C8 Vormontage Kletterschienen RCS
Bolzen Sets RCS MAX in der Mitte
( jeweils eine Bohrung frei lassen) zwi-
schen jeder Distanzierung M20-82
(9.1) montieren.
Ergebnis: Rastpositionen in der Kletter-
schiene im Raster von 25 cm.
Im unteren Loch in der Kletterschiene
RCS wird erst bei der Vervollständi-
gung der Einheit ein Bolzen Set RCS
MAX montiert, da sonst das Kletter-
schienen Gelenk RCS mit dem Bolzen
Set RCS MAX kollidiert.
Bolzen Sets RCS MAX montieren
1. Bolzen Set RCS MAX (84) demontie-
ren.
2. Hülse (84.2) an der vorgegebenen
Stelle in der Kletterschiene RCS (9)
platzieren.
3. Bolzen 20 x 140 (84.1) durch Kletter-
schiene RCS (9) und Hülse (84.2)
stecken.
4. Bolzen 20 x 140 (84.1) mit Federste-
cker 4/1 (84.3) sichern.

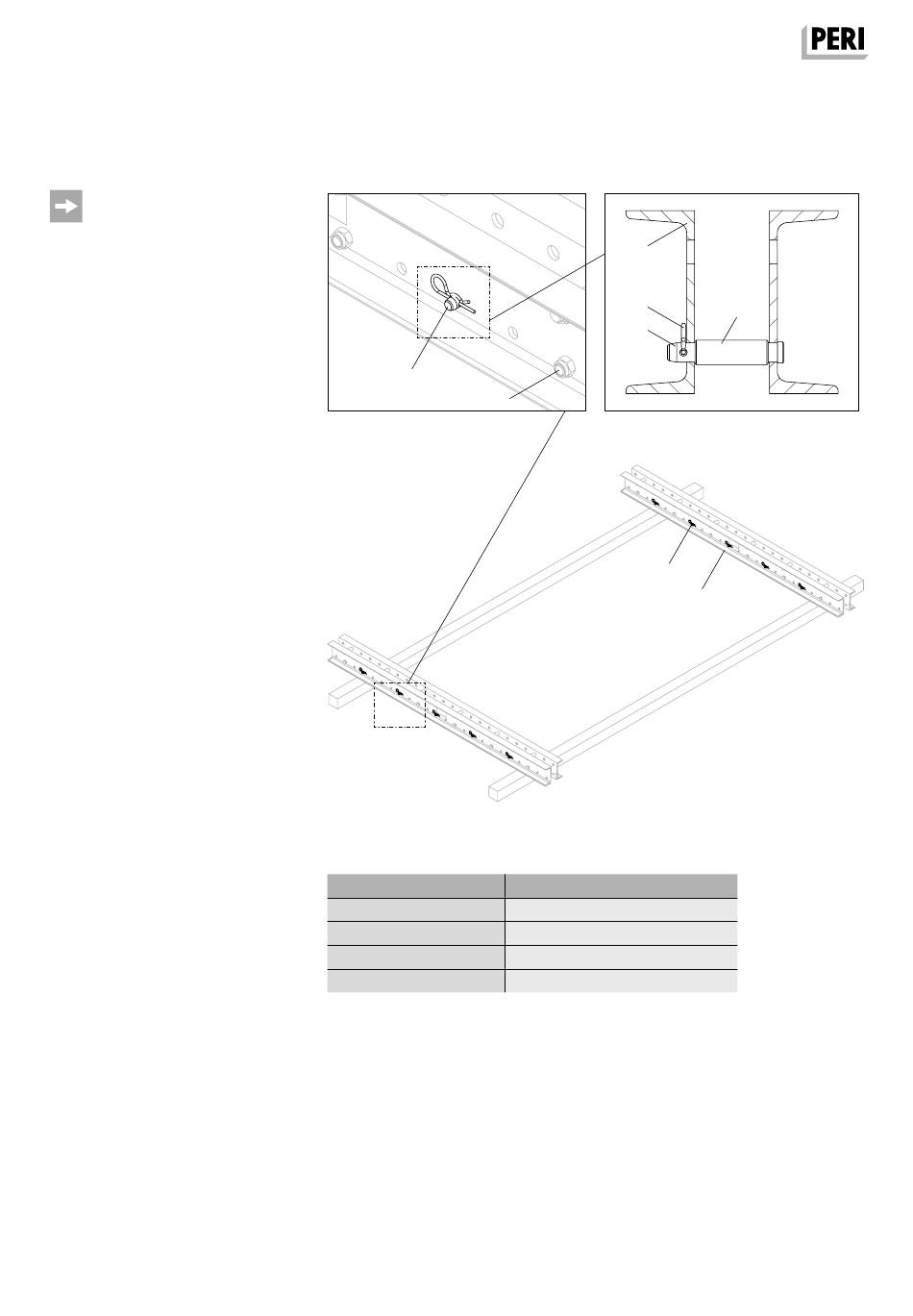

(Abb. C8.02 + C8.02a + C8.02b)
88
84
9.1
Abb. C8.02a
Abb. C8.02
Kletterschiene RCS
248
298
349
398
Tab. C8.01
Schnitt
9
84.3
84.1
Abb. C8.02b
84
Anzahl Bolzen Sets RCS MAX
4 + 1
5 + 1
6 + 1
7 + 1
RCS C MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
84.2
9
