D3 Klettereinheit vervollständigen
Aussteifung montieren
Bauteile
39 Gerüstrohr Stahl Ø 48,3 x 3,2
86 Drehkupplung SW 48/48
Montage
1. Diagonalanschlüsse (10.2) öffnen.
2. Gerüstrohre Stahl Ø 48,3 x 3,2 (39a)
einlegen.
3. Diagonalanschluss (10.2) schließen.
4. Drehkupplungen SW 48/48 (86)
montieren und obere Kupplungen
öffnen.
5. Gerüstrohr Stahl Ø 48,3 x 3,2 (39b)
einlegen.
6. Drehkupplungen SW 48/48 (86)
schließen.

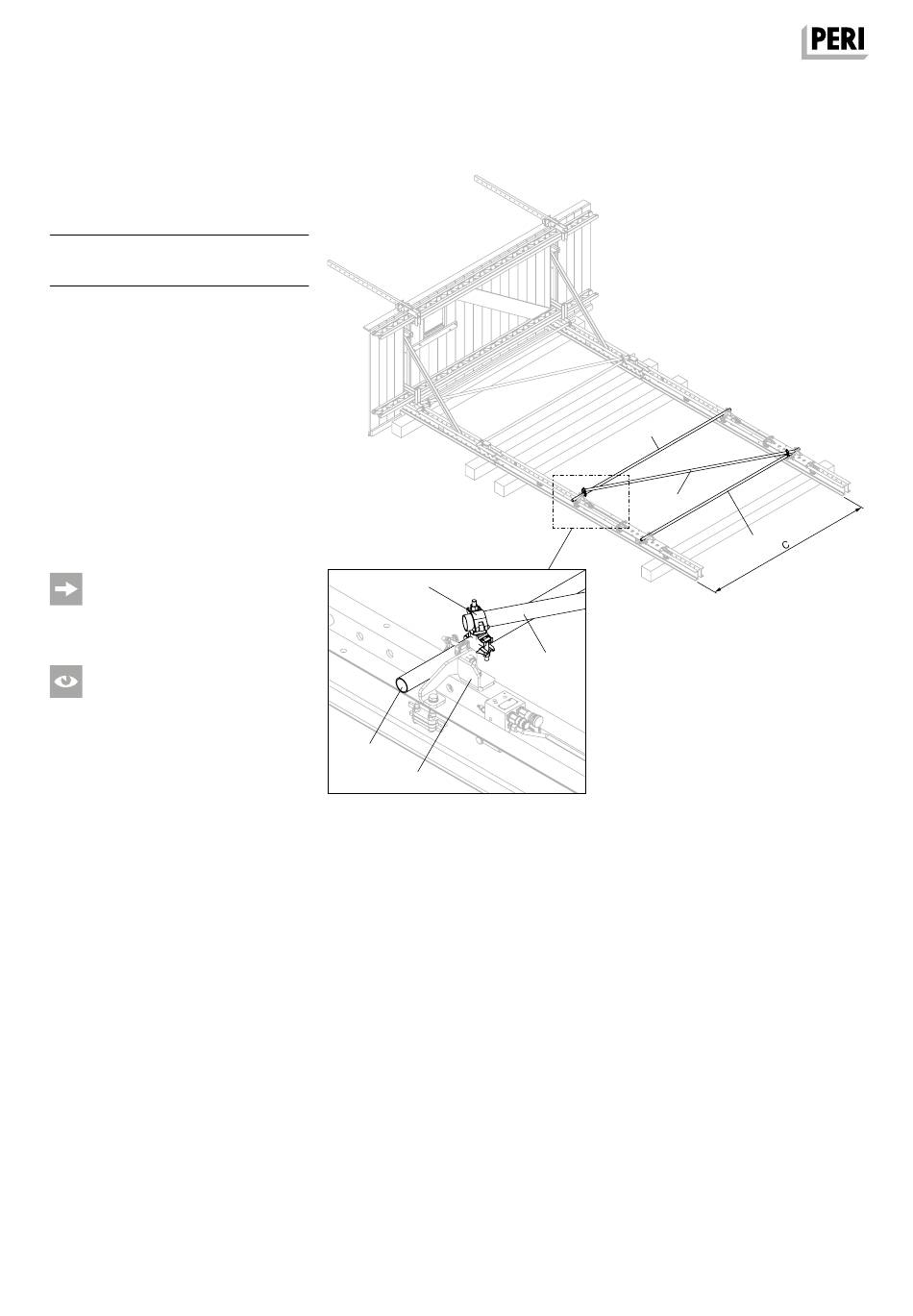

(Abb. D3.04 + D3.04a)
Die Länge der Gerüstrohre der pro-
jektspezifischen Planung entnehmen.
Sind die Antriebsschienen RCS (10)
richtig ausgerichtet?
■
parallel,
■
fluchtend mit den Kletterschienen,
■
korrekter Abstand zueinander.
RCS C MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
86
DR-21-031013_004-06 Antriebsschienenverband montieren.eps
39a
10.2
DR-21-031013_004-06 Antriebsschienenverband
montierenDET.eps
Abb. D3.04a
39a
39b
39b
39a
Abb. D3.04
105
