A1 Systemübersicht
Variante 3:
Einsatz mit VARIO GT 24 Träger-Wand-
schalung und Ge rüst rohren als Seiten-
schutz.
■
Betonierbühne mit Eckverbinder
SRU VARIOKIT und Stahlriegel Uni-
versal SRU U120.
■
Zwischenbühne mit Gerüstkonsole
GB 80.
■
Geschosshöhe h
= 4,50 m.
B

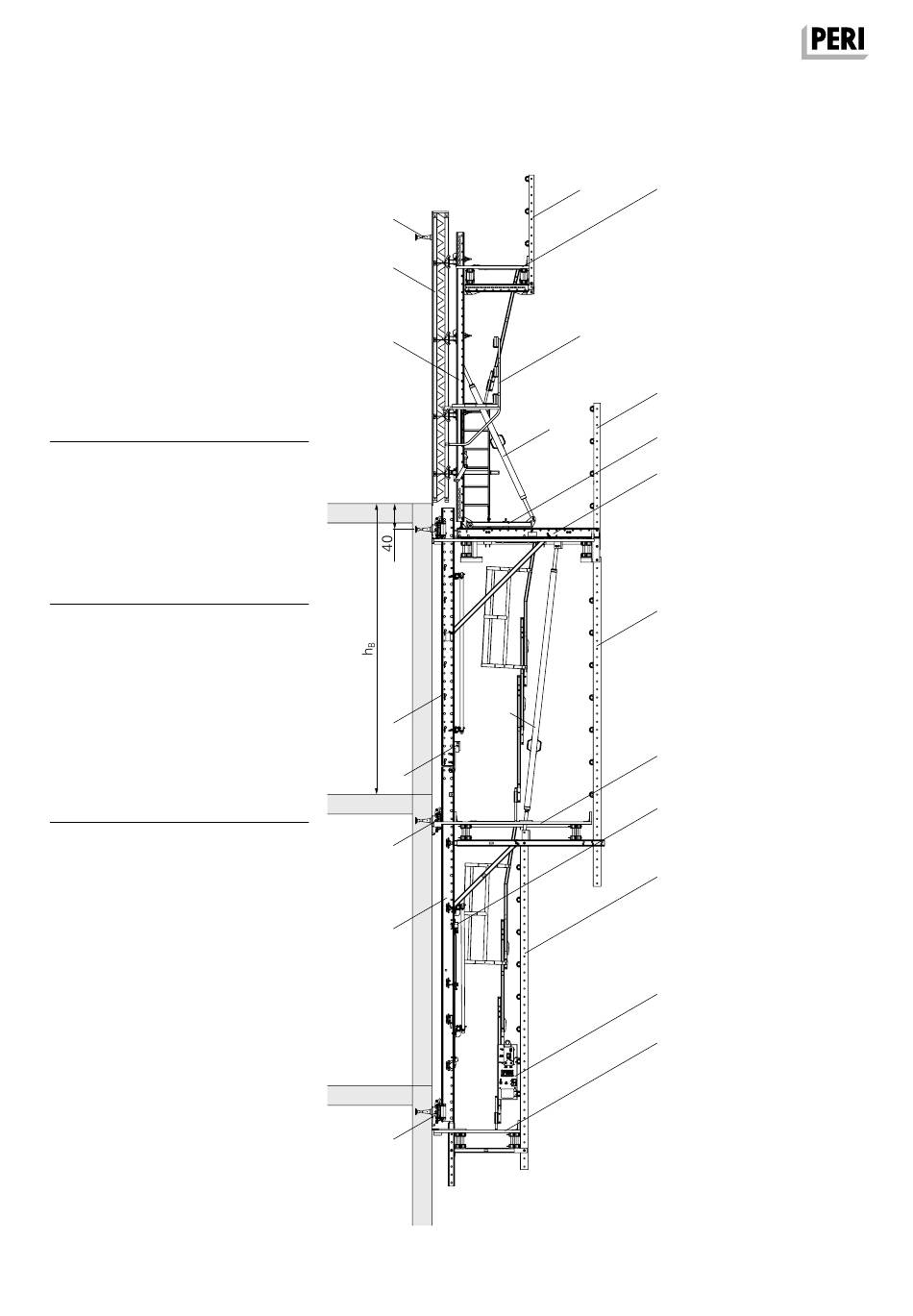

(Abb. A1.03)
Bauteile
A Arbeitsbühne
B Nachlaufbühne
C Zwischenbühne
D Betonierbühne
E Zwischenbühne an der Schalung
F Schwerlastspindel SLS
G Vorlaufanker
H Absturzsicherung Gerüstrohre
1 Kletterzylinder RCS MAX 75
3 Hydraulik Aggregat RCS MAX
2x 210bar, 380-460V
5 Kletterschuh RCS
6 Wandschuh RCS
9 Kletterschiene RCS
10 Antriebsschiene RCS C MAX
23 Kletterschienen Gelenk RCS
24 Querbalkeneinheit RCS 220 VARIO
54 VARIO GT 24 Träger-Wandschalung
55 Stahlriegel Universal SRU U120
22
G
54
55
F
9
23
5
10
6
DR-21-015970_030-01 Regelaufbau BH=4,5 m.eps
H
D
E
H
F
24
A
H
C
1
H
3
B
Abb. A1.03
RCS C MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
