C2 Vormontage Zwischenbühne
Montage vorbereiten
■
Zur Montage ist ein Kran oder sonsti-
ges Hebegerät und eine ebene Mon-
tagefläche erforderlich.
■
Zwischenzustände durch temporäre
Abstützungen gegen Umkippen si-
chern.
■
Projektspezifische Bohrpläne beach-
ten.
■
Ausgerichtete und eingemessene
Anschläge vereinfachen eine exakte
und schnelle Vormontage der Ar-
beitsbühne. (Abb. C2.01)
Montagefläche montieren
1. Ausreichend lange Kanthölzer
12 x 12 cm im Abstand 180 cm auf
Montagefläche montieren.
2. Anschläge im Abstand „C" auf die
Kanthölzer 12 x 12 cm montieren.
3. Anschläge am hinteren Kantholz
montieren.
(Abb. C2.01)
Bühne montieren
Bauteile
28 Zwischenbühnenträger RCS 241
25 Gitterträger GT 24
26 Flr. Schr. DIN 603 M8 x 200 MU
27 Belagbohlen
30 Bohlendiagonale
31 Bordbrett 15 x 3
32 Luke 55 x 60-2, klappbar
33 TSS-Torx 6 x 40
34 Winkelverbinder 90° verstärkt
35 Spax Schraube TX 30 6 x 80
36 Spax Schraube TS 25,5 x 20
60 Bohle 12 x 4
68 Scheiben ISO 7094 100 HV, A 8
62

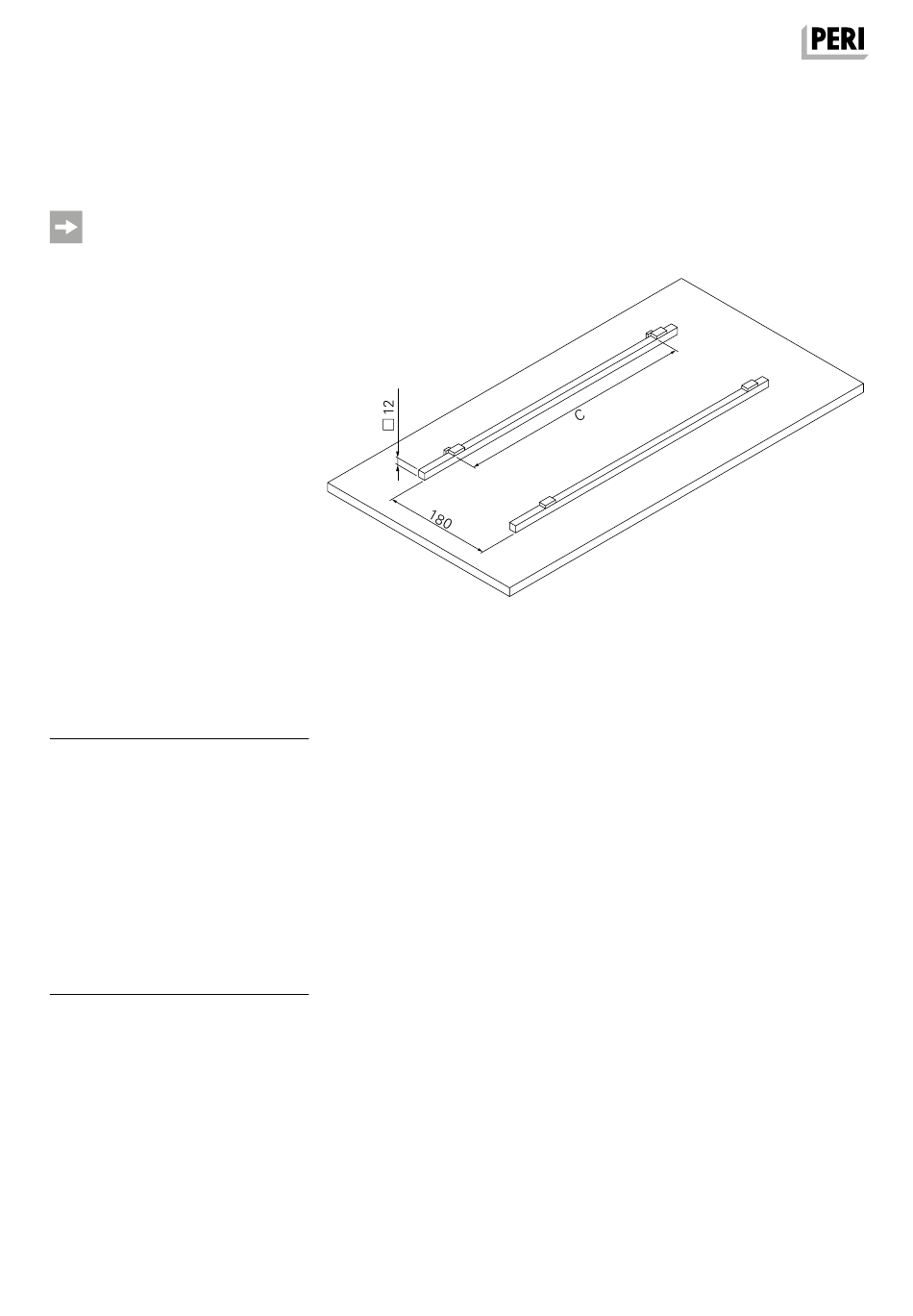

Abb. C2.01
DR-21-009129_006-01 Vorbereitung Montageplatte (Zwischenbühne).eps
