D1 Erster Betonierabschnitt
Arbeitsbühne montieren
Arbeitsbühne beim Einhängen mit Sei-
len führen.
Bauteile
24 Querbalkeneinheit RCS 220
VARIO
87 Diagonalstrebe RCS 212
110 Projektspezifische Abspannung
Montage
1. Arbeitsbühne mit Vierstranggehänge
am Fahrwagen RCS (24.3) anschla-
gen.
– Anschlagpunkte: 4x Passbolzen
Ø 21 x 120 (71) und Federstecker
4/1 (72).
2. Querbalkeneinheit RCS 220 VARIO
(24) mit Querbalkenkopf RCS/VARIO
(24.2) in der vorgegebenen Bohrung
mit Schr ISO 4014 M24 x 130-8.8
(24.4) und Mutter ISO 7040 M24-8
(24.5) an Kletterschiene RCS (9) be-
festigen.
3. Diagonalstreben RCS 212 (87) mit 2x
Bolzen Ø 25 x 180 (87.1) und 2x Fe-
derstecker 4/1 (87.2) am Querbalken
RCS 220 (24.1) und Kletterschiene
RCS (9) montieren.
4. Arbeitsbühne mit projektspezifischer
Abspannung (110) am Boden befesti-
gen (hier: Spanngurt L = 5,70 m /
2,5 t und Fußplatte-3 für RS 210 –
1400, verankert mit Ankerschraube
PERI 14/20 x 130).
5. Krangehänge von einer sicheren Po-
sition aus abschlagen.

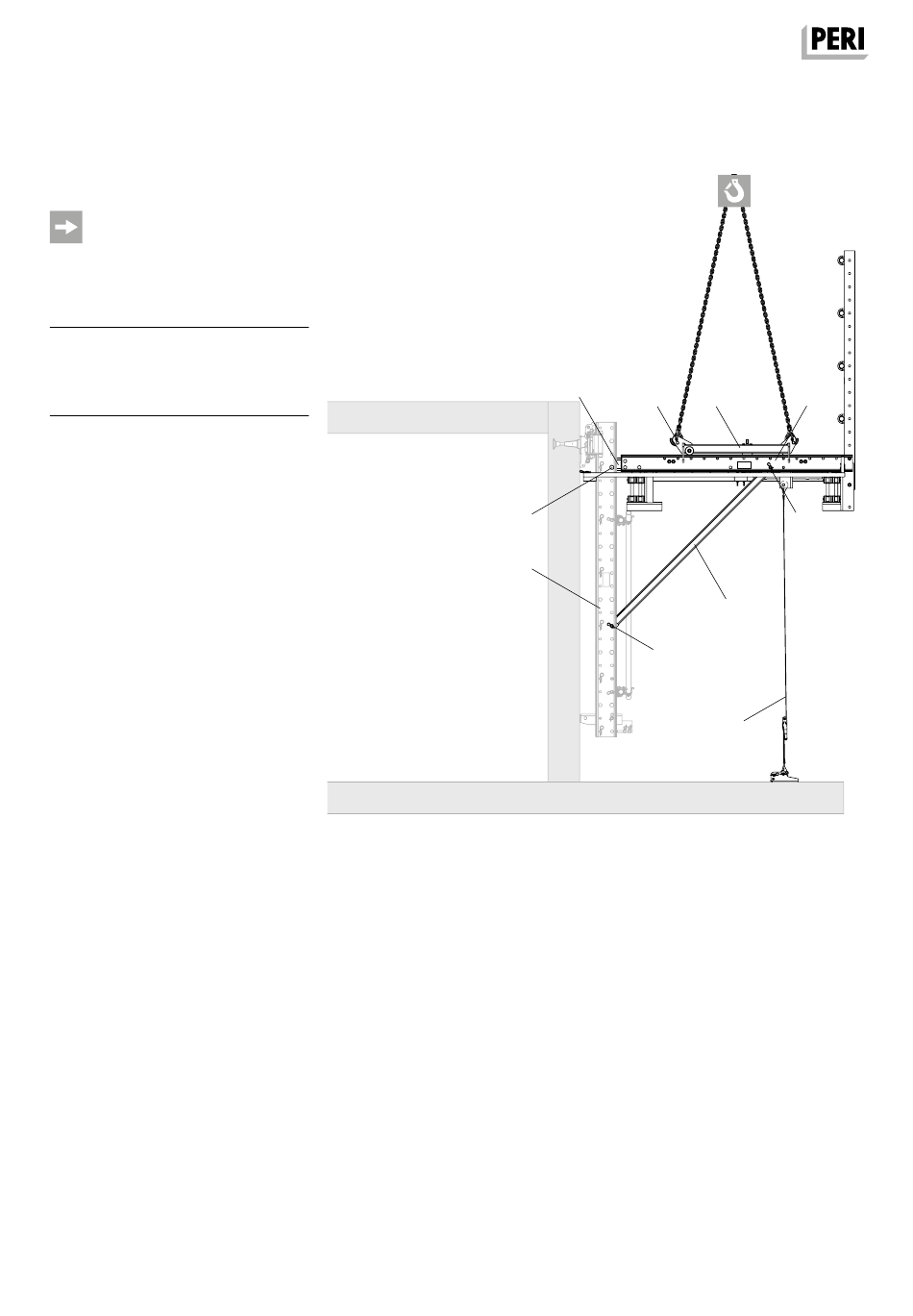

(Abb. D1.03)
94
24.4 + 24.5
DR-21-013122_003-03 Arbeitsbühne montiert.eps
Abb. D1.03
24.1
71 + 72
9
87.1 + 87.2
RCS C MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
24.3
24.1
87.1 + 87.2
87
110
