RCS C MAX Schienenklettersystem
Art-Nr. Gew. [kg]

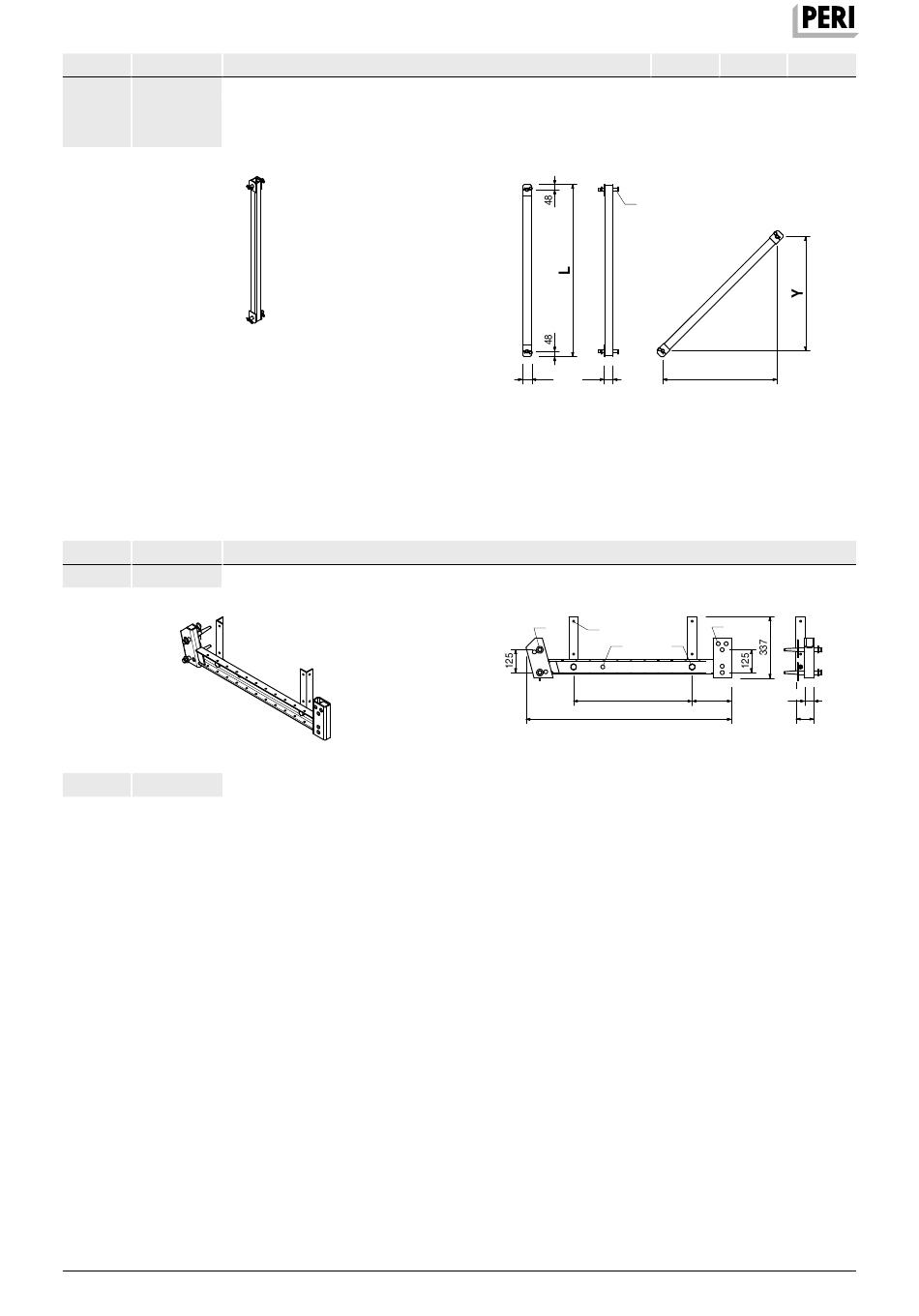

Diagonalstreben RCS
109718 16,600 DIAGONALSTREBE RCS 142
110012 23,500 DIAGONALSTREBE RCS 212
Zum Aussteifen der RCS Fachwerkkonsolen.
Komplett mit
1 Stück 710894 Bolzen Ø 25 x 180, geomet.
1 Stück 018060 Federstecker 4/1, verz.
2 Stück 109612 Schr ISO 4014 M24 x 130-8.8, verz.
1 Stück 105032 Mutter ISO 7040 M24-8, verz.
Art-Nr. Gew. [kg]
114301 17 ,100 BUEHNENTRAEGER RCS/SRU 113
Zur Montage von auskragenden Bühnen an Stahlriegeln SRU oder Kletterschienen RCS.
Zubehör (nicht inklusive)
114328 16,600 GELAENDERPFOSTEN RCS/SRU 184
Komplett mit
2 Stück 104031 Passbolzen Ø 21 x 120
2 Stück 706454 Scheibe ISO 7089 200 HV, A 20, verz.
2 Stück 022230 Federstecker 5/1, verz.
2 Stück 706458 Schr ISO 4017 M20 x 40-8.8, verz.
2 Stück 781053 Mutter ISO 7040 M20-8, verz.
156
L [mm]
1512
2217
25x180
80 78
Ø21
Ø10
Ø21 M 20
650 215
1126
X [mm] Y [mm]
1000 1000
1500 1500
X
Ø21
50
98
