C1 Vormontage Arbeitsbühne
Querbalkeneinheit RCS 220 VARIO
vorbereiten
1. Querbalkeneinheiten RCS 220
VARIO (24) an den Anschlägen anle-
gen und ausrichten.
(Abb. C1.02)
Belagträger ausrichten und montie-
ren
1. Gitterträger GT 24 (25) nach Bohr-
plan mit Ø 8 mm vorbohren.
2. Gitterträger GT 24 (25) nach Plan auf
den Querbalkeneinheiten RCS 220
VARIO (24) auflegen und ausrichten.
(Abb. C1.03)
3. 2x Gitterträger GT 24 (25) mit Flr.
Schr. DIN 603 M8 x 200 MU (26)
und Scheiben ISO 7094 100 HV, A 8
(68) an den Querbalkeneinheiten
RCS 220 VARIO (24) befestigen.
(Abb. C1.03a + C1.03b)
■
Doppelte Trägeranordnung:
– 2x Gitterträger GT 24 oder 2x Trä-
ger VT 20.
– Flr. Schr. DIN 603 M8 x 200 MU.
■
Einfache Trägeranordnung:
– Gitterträger GT 24 oder Träger
VT 20.
– Flr. Schr. DIN 603 M8 x 100 MU.
RCS C MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung

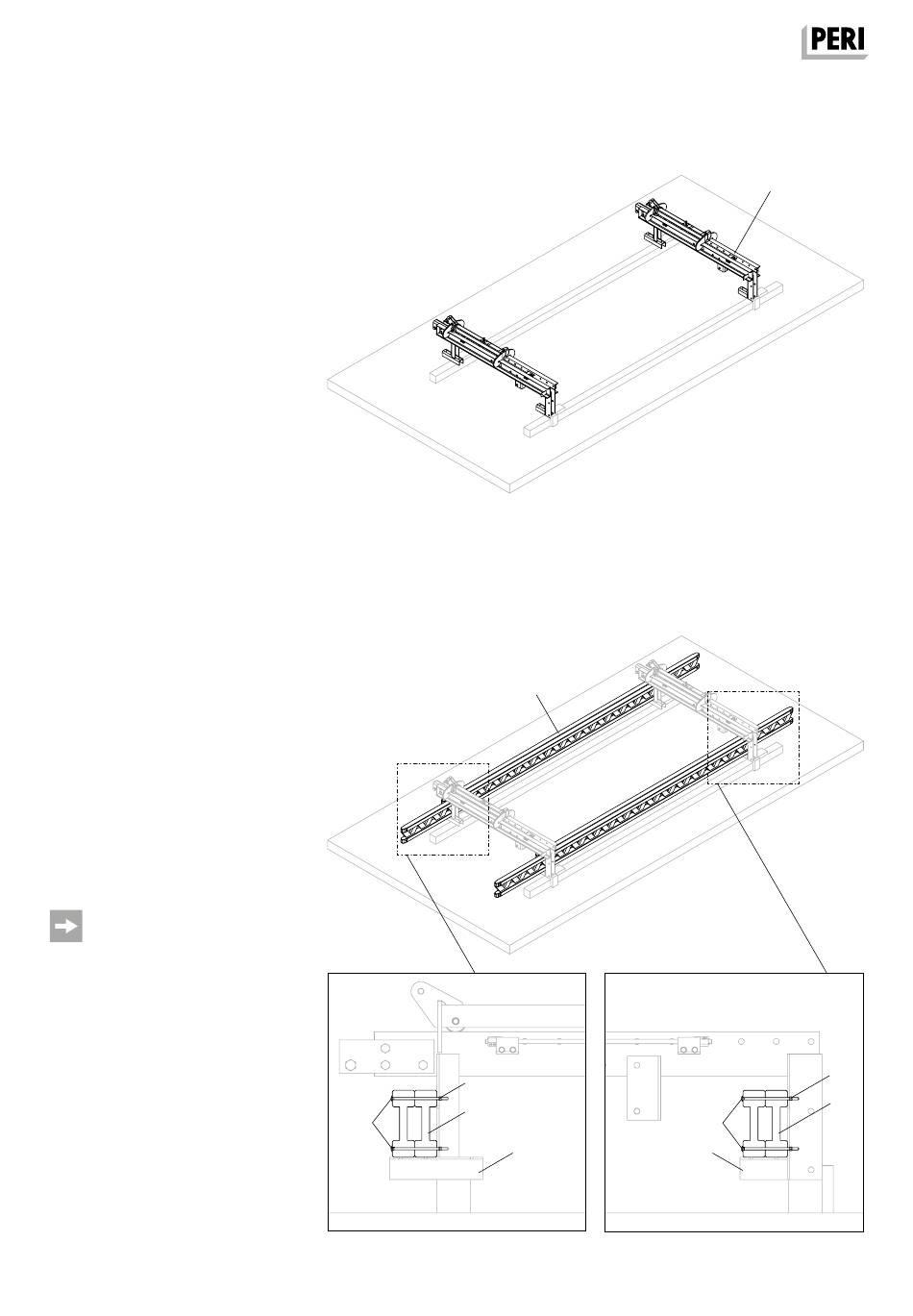

Abb. C1.02
DR-21-008240_005-02 Querbalkeneinheit RCS 220 Vario positionieren.eps
Abb. C1.03
DR-21-008250_005-03 Belagträger montieren.eps
26
25
68
DR-21-008250_005-03 Belagträger montieren-
Abb. C1.03a
DET.eps
25
24
DR-21-008250_005-03 Belagträger montieren-
Abb. C1.03b
DET.eps
24
26
25
68
24
57
