C8 Vormontage Kletterschienen RCS
■
Position und Richtung der Gerüst-
rohrhalter Ø 48 RCS der projektspe-
zifischen Planung entnehmen.
■
Längen der Gerüstrohre der pro-
jektspezifischen Planung entneh-
men.

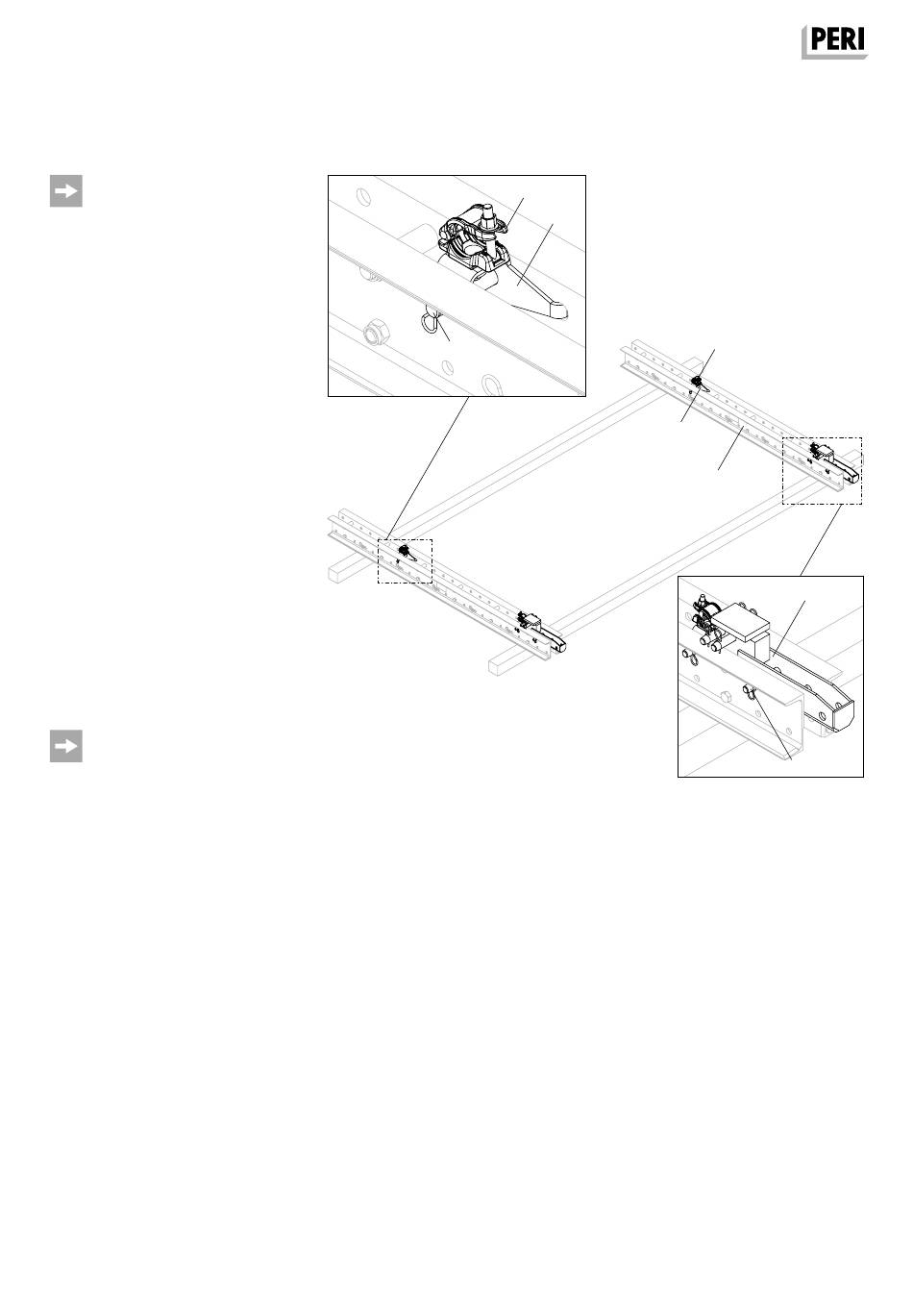

Gerüstrohrhalter und Kletterschie-
nen Gelenk RCS montieren
1. Bolzen Ø 25 x 180 (85.2) und Feder-
stecker 4/1 (85.3) entfernen.
2. Gerüstrohrhalter Ø 48 RCS (85) an
der geplanten Position in der Kletter-
schiene RCS (9) platzieren.
3. Gerüstrohrhalter Ø 48 RCS (85) mit
Bolzen Ø 25 x 180 (85.2) und Feder-
stecker 4/1 (85.3) montieren.
(Abb. C8.03 + C8.03a)
4. Bolzen Ø 25 x 180 (23.1) und Feder-
stecker 4/1 (23.2) aus Kletterschie-
nen Gelenk RCS (23) entfernen.
5. Kletterschienen Gelenk RCS (23) in
die Kletterschiene RCS (9) stecken.
6. Kletterschienen Gelenk RCS (23) mit
Bolzen Ø 25 x 180 (23.1) und Feder-
stecker 4/1 (23.2) montieren.
(Ann. C8.03 + C8.03b)
■
Das Kletterschienen Gelenk RCS
klappt beim Aufrichten nach unten
und dient beim Ersteinsatz als Kon-
soldruckpunkt.
■
Wenn das Kletterschienen Gelenk
RCS nicht als Druckpunkt eingesetzt
wird, muss ein weiterer Bolzen 25 x
180 (23.1) aus der Parkposition an
der unteren Bohrung mit Federste-
cker 4/1 (23.2) montiert werden.
RCS C MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
85.2 + 85.3
DR-20-102055_004-03 GERUESTROHRHALTER
Abb. C8.03a
RCS D=48 montierenDET.eps
Abb. C8.03
DR-21-030832_008-03 GERUESTROHRHALTER RCS, KS-Gelänk mont. NEU.eps
DR-20-102062_004-04 Gerüstrohre D48,3x3,2
montierenDET.eps
DR-21-030944_008-04 Gerüstrohre D48,3x3,2 montieren.eps
85.1
85
85
DR-21-030832_008-03 GERU-
ESTROHRHALTER RCS, KS-Gelänk
85.1
9
23
23.1 + 23.2
Abb. C8.03b
89
