E6 Kletterschuh bedienen
Aktivieren der Kletterklinke
1. Stillstand der Klettereinheit sicher-
stellen.
2. Anzeige Kletterschuh RCS (93) am
Kletterschuh RCS (5) nach oben
klappen.
→ Die Kletterklinke (5.1) ist aktiviert
und damit in Funktion.

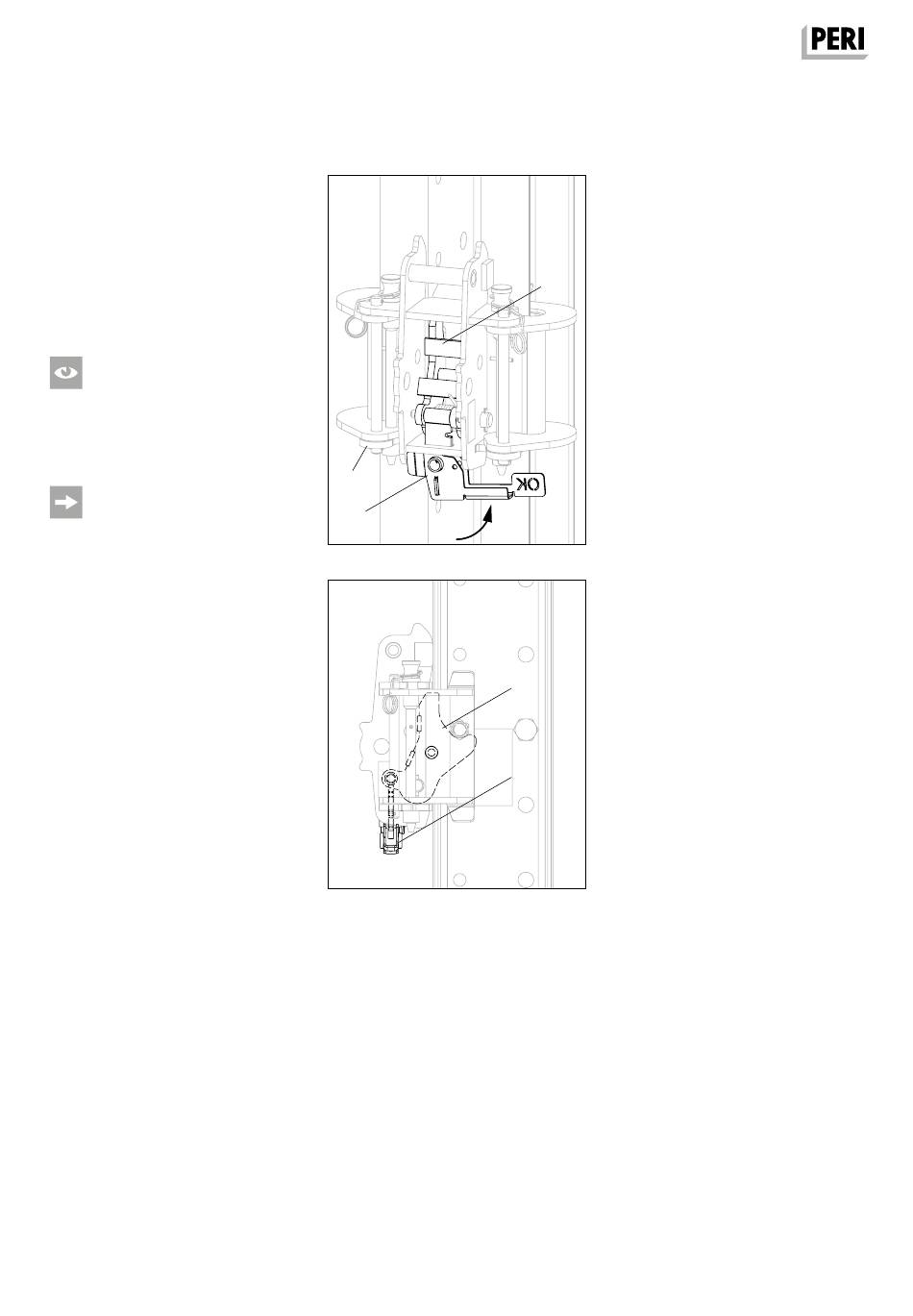

(Abb. E6.08 + E6.08a)
■
Ist die Kletterklinke (5.1) frei beweg-
lich?
■
Hängt die Anzeige Kletterschuh RCS
(93) horizontal?
In dieser Position können Vertikalkräfte
aus der Kletterschiene und Antriebs-
schiene beim Arbeiten und beim Klet-
tern abgeleitet werden.
140
5
93
DR-20-104081_011-05 Kletterklinke aktiviert3D.
Abb. E6.08
eps
DR-20-104081_011-05 Kletterklinke aktiviert2D.
Abb. E6.08a
eps
5.1
5.1
93
RCS C MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
