D4 Klettereinheit einhängen

Schalung montieren

Bauteile
71 Passbolzen Ø 21 x 120
72 Federstecker 4/1
89 Schwerlastspindel SLS 140/240
Montage
1. Schwerlastspindel SLS 140/240 (89)
mit Passbolzen Ø 21 x 120 (71) und
Federstecker 4/1 (72) am Fahrwagen
(24.3) montieren.
2. Distanzierung-2 LPS 52 (63) im
Stahlriegel SRU (55) mit Klettertra-
verse RCS 9 t (62) anschlagen.
3. VARIO GT 24 Träger-Wandschalung
(54) in Position bringen.
(Abb. D4.03)
RCS C MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
62
54
24.3
DR-21-014486_007-03 Schalungseinheit einfliegen.eps

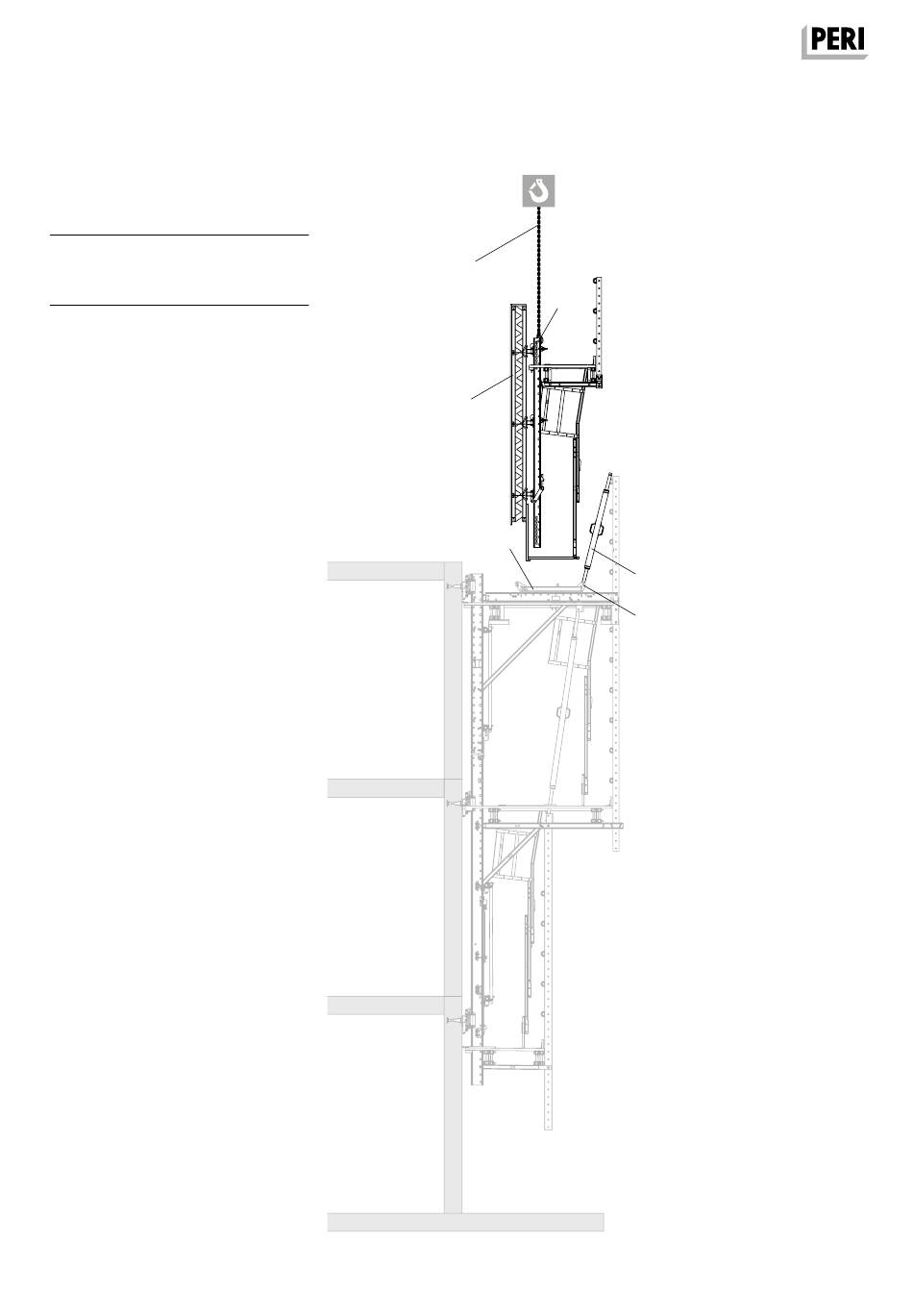

Abb. D4.03
63
89
71 + 72
