E4 Aufhängung
Fachwerk einstellen
Bauteile
9 Kletterschiene RCS
10 Antriebsschiene RCS C MAX
111 Stellspindel

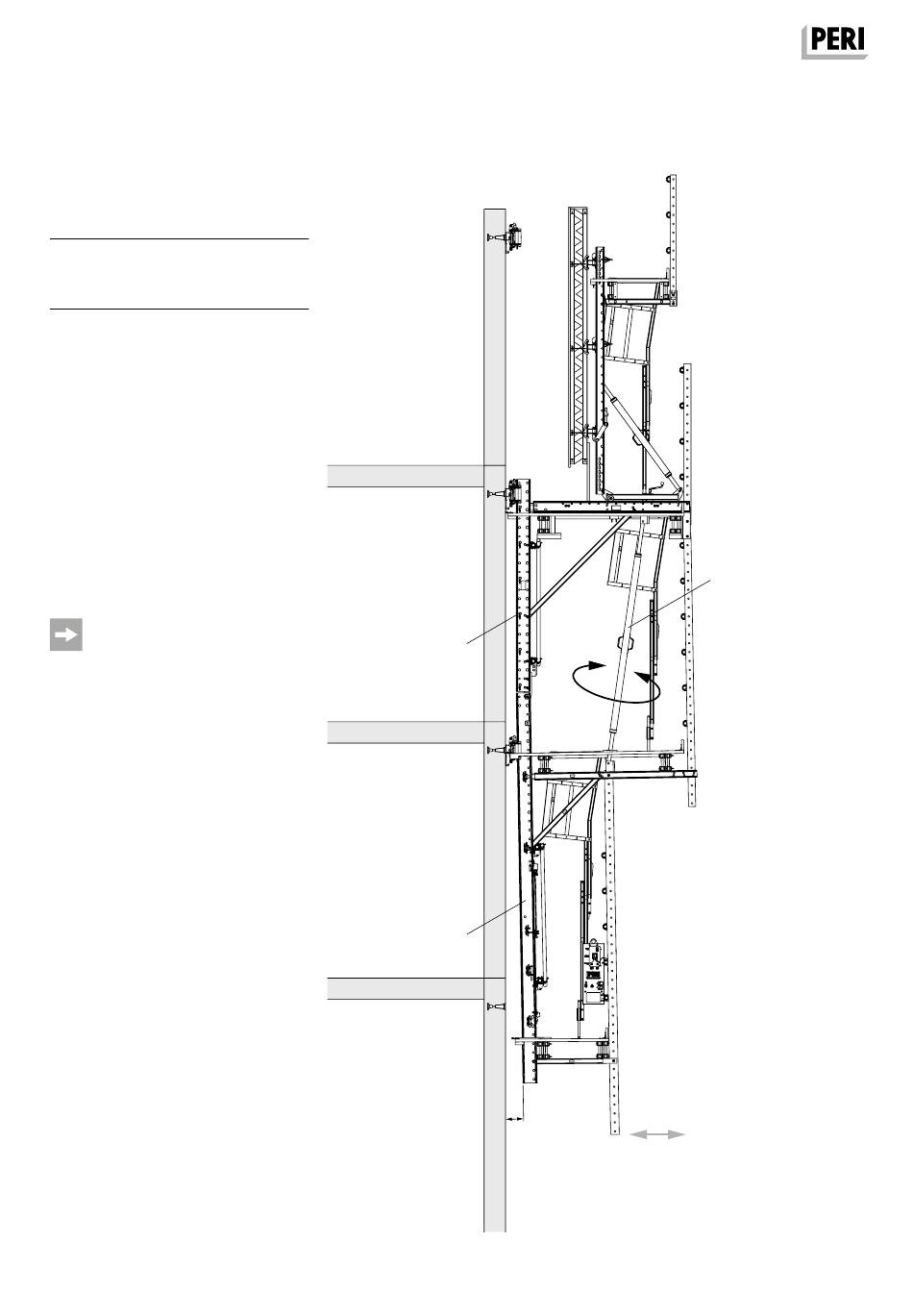

Die Neigung der Kletterschiene RCS
(9) kann gegenüber der Antriebsschie-
ne RCS C MAX (10) verstellt werden.
Dazu Stellspindel (111) drehen.
■
Dadurch wird der untere Kletter-
schuh entlastet und kann ausgebaut
werden.
■
Die Kletterschiene kann beim Klet-
tern leichter in den nächsten Kletter-
schuh eingefädelt werden.
■
Wandvorsprünge oder Wand rück-
sprünge können überklettert wer-
den.
■
Maximale Neigung zwischen Wand-
schuh und Kletterschuh α ≤4°.
■
Abhängig von der Kletterschienen-
und Stockwerkskonfiguration sind
Wandversprünge bis zu 100 mm po-
sitiv und negativ möglich.
130
9
10
DR-21-036196_007-12 Fachwerk verstellen.eps
Abb. E4.03
111
RCS C MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
