C6 Vormontage Leitern
Leitermontage am Bauwerk, siehe Ka-
pitel „Leitern und Rückenschutz mon-
tieren" auf Seite 112.
Leiter an Luke montieren
1. Leiter mit Kran einheben. Leiter
durch die Luke 55 x 60-2, klappbar
(32) nach unten ablassen.
2. Leiter von oben mit 2x Schr ISO
4017 M12 x 40-8.8 (51) und Mutter
ISO 7040 M12-8 (52) an der Luke
55 x 60-2, klappbar (32) festschrau-
ben und Krangehänge entfernen.
(Abb. C6.04)
Ausstiegsleiter 180/2 einhängen
1. Lukendeckel (32.1) öffnen und Fe-
derstecker entfernen.
2 Vormontierte Leiter (45 + 47) mit
Kran in Luke 55 x 60-2, klappbar (32)
heben und nach unten ablassen, so
dass die oberste Sprosse der Leiter
im U-Profil der Luke liegt.
3. Leiter mit Federsteckern gegen Her-
ausfallen sichern.
(Abb. C6.05)
Leiterfuß fixieren
1. Bügel (48.1) des Leiterfußes 30 ver-
stellbar (48) bis auf den Bühnenbelag
ausziehen. Bügel mit 3 Schrauben
TSS-Torx 6 x 40 (33) auf dem Boh-
lenbelag festschrauben.
Rückenschutz montieren
■
Der Abstand vom Bühnenbelag zum
Rückenschutz darf eine Höhe von
2,2 m – 3,0 m betragen.
■
Die Öffnung zwischen zwei Rücken-
schutzen darf max. 50 cm betragen.
1. Rückenschutz (49 / 50) mit einem
Seil in Position bringen und halten.
2. Schraube M12 x 25 (49.2) der
Klemm platte (49.1) leicht lösen,
Klemmplatte in den Leiterholm (46)
ein legen, verdrehen und Schraube
festziehen.
(Abb. C6.06)
84
32
AuV_CB240_09_124.eps

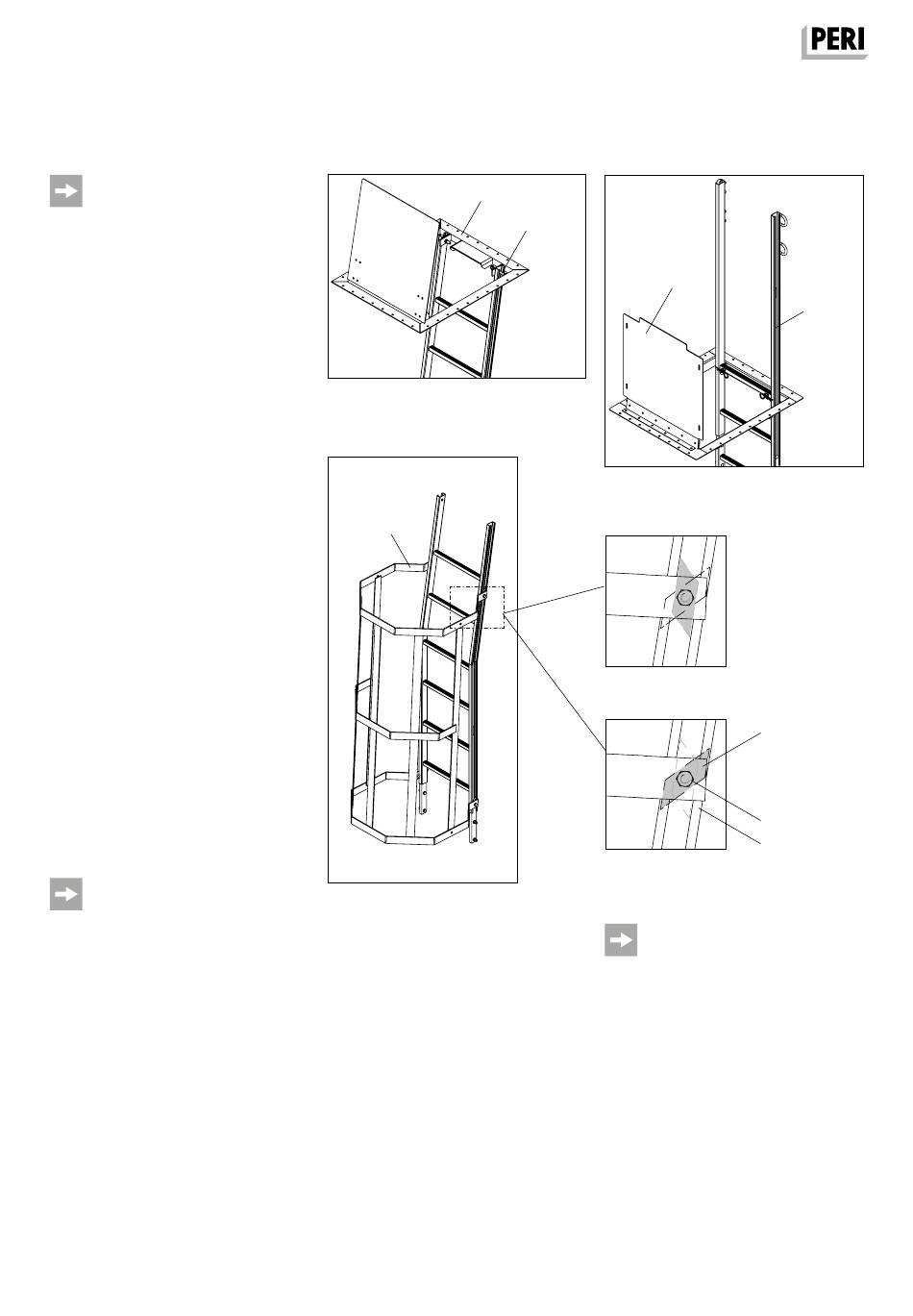

Abb. C6.04
49 / 50
AuV_CB240_09_125.eps
Abb. C6.06
51 + 52
32.1
DR-14-18424.eps
Abb. C6.05
AuV_CB240_09_127.
Abb. C6.06a
eps
AuV_CB240_09_126.
Abb. C6.06b
eps
■
Die Leiter kann, nach den Kriterien
der DIN EN 131-2, bis zu einem Büh-
nenabstand von 7,0 m benutzt wer-
den.
■
Maximale Schrägstellung α < 15°.
RCS C MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
