C3 Vormontage Nachlaufbühne

Montage vorbereiten

■
Zur Montage ist eine ebene Monta-
gefläche erforderlich.
■
Zwischenzustände durch temporäre
Abstützungen gegen Umkippen si-
chern.
■
Ausgerichtete und eingemessene
Anschläge vereinfachen eine exakte
und schnelle Vormontage der Ar-
beitsbühne. (Abb. C3.01)
Montagefläche montieren
1. Ausreichend lange Kanthölzer
12 x 12 cm im Abstand 186 cm auf
Montagefläche montieren.
2. Anschläge im Abstand „C" auf die
Kanthölzer 12 x 12 cm montieren.
(Abb. C3.01)
Nachlaufbühne montieren
Bauteile
25 Gitterträger GT 24
26 Flr. Schr. DIN 603 M8 x 200 MU
27 Belagbohlen
31 Bordbrett 15 x 3
34 Winkelverbinder 90° verstärkt
36 Spax Schraube TX 25, 5 x 20
40 Nachlaufbühnenträger RCS 122
60 Bohle 12 x 4
Nachlaufbühnenträger RCS 122 vor-
bereiten
1. Nachlaufbühnenträger RCS 122 (40)
an den Anschlägen anlegen und aus-
richten. (Abb. C3.02)
66

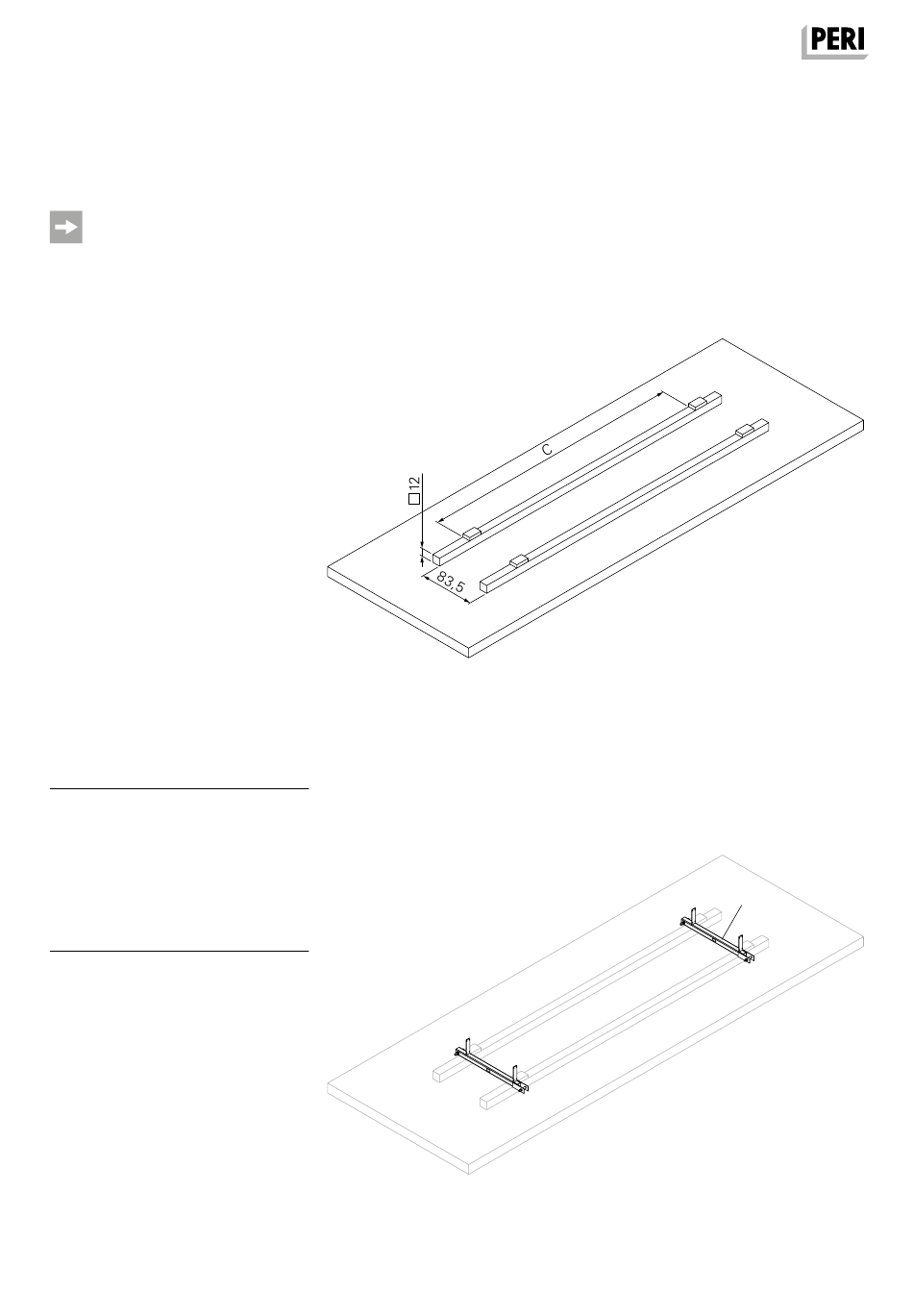

Abb. C3.01
DR-20-095113_006-01 Vorbereitung Montageplatte NLB.eps
Abb. C3.02
DR-20-095120_006-02 Nachlaufbühnenträger RCS 122 montieren.eps
40
