C3 Vormontage Nachlaufbühne
Belagträger ausrichten und montie-
ren
1. Gitterträger GT 24 (25) nach Bohr-
plan mit Ø 8 mm vorbohren.
2. Gitterträger GT 24 (25) nach Plan auf
den Nachlaufbühnenträgern RCS
122 (40) auflegen und ausrichten.
(Abb. C3.03)
3. Gitterträger GT 24 (25) mit Flr. Schr.
DIN 603 M8 x 200 MU (26) und
Scheiben ISO 7094 100 HV, A 8 (68)
(68) an den Nachlaufbühnenträgern
RCS 122 (40) befestigen.
(Abb. C3.03a + C3.03b)
■
Doppelte Trägeranordnung:
– 2x Gitterträger GT 24 oder 2x Trä-
ger VT 20.
– Flr. Schr. DIN 603 M8 x 200 MU.
■
Einfache Trägeranordnung:
– Gitterträger GT 24 oder Träger
VT 20.
– Flr. Schr. DIN 603 M8 x 100 MU.
RCS C MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung

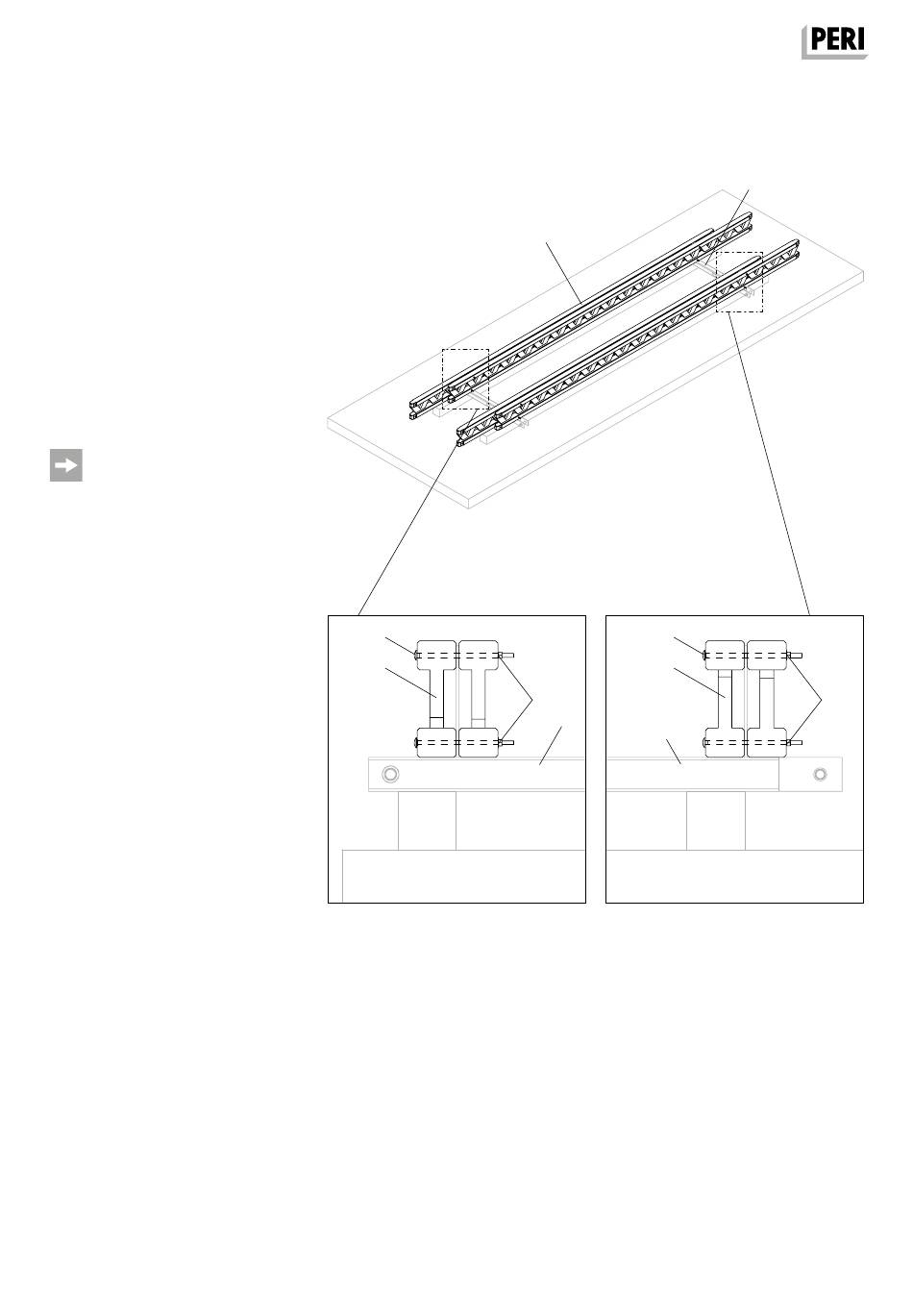

Abb. C3.03
DR-20-095124_006-03 Belagträger montieren.eps
26
25
DR-20-095124_006-03 Belagträger montieren-
Abb. C3.03a
DET.eps
25
26
25
68
40
40
DR-20-095124_006-03 Belagträger montieren-
Abb. C3.03b
DET.eps
40
68
