D3 Klettereinheit vervollständigen
Nachlaufbühne montieren
Bauteile
D Nachlaufbühne
Montage
1. Nachlaufbühne (D) am Kran anschla-
gen und einheben. Nachlaufbühne
(D) temoprär gegen Umkippen si-
chern.
2. Nachlaufbühnenträger RCS 122 (40)
mit Schr ISO 4014 M24 x 130-8.8
(40.1) und Mutter ISO 7040 M24-8
(40.2) an der Antriebsschiene RCS C
MAX (10) am untersten Loch mon-
tieren.

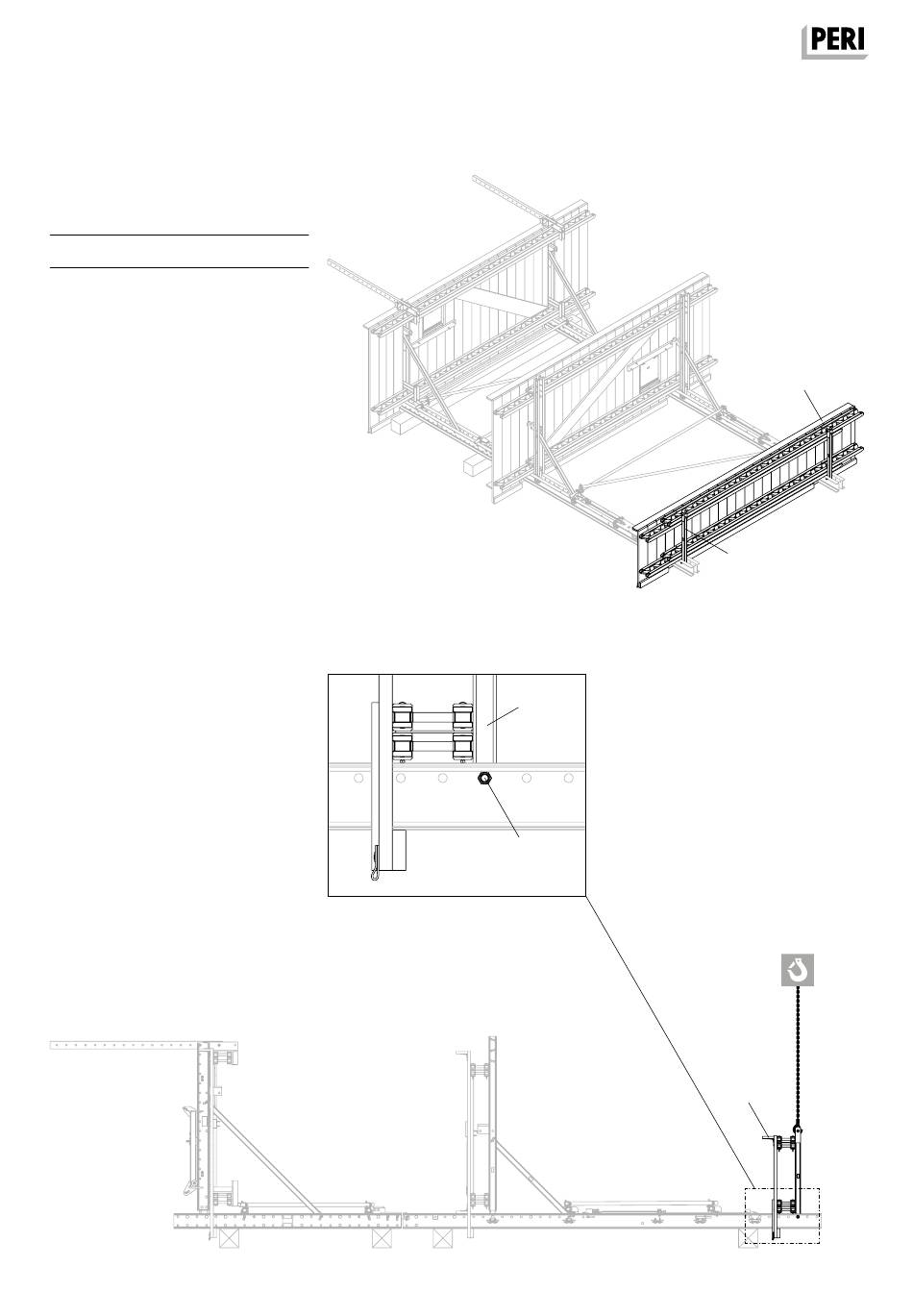

(Abb. D3.06 + D3.06a + D3.06b)
Abb. D3.06a
DR-21-013429_004-04 Nachlaufbühne montierenSEITE.eps
RCS C MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
DR-21-013429_004-04 Nachlaufbühne montieren.eps
40.1 + 40.2
DR-21-013429_004-04 Nachlaufbühne montie-
Abb. D3.06b
renSEITEDET.eps
40
D
40
Abb. D3.06
D
