E1
Kletterablauf
Schritt 7: Letzter Hub
Je nach Betonierhöhe kann nach dem
kompletten Ausfahren des Kletterzylin-
ders RCS 75 (1) der erste Rastbolzen
(P) der Kletterschiene RCS (9) schon in
die Kletterklinke des Kletterschuh RCS
(5c) an Position A einrasten oder es ist
noch ein Hub notwendig.
Lastsituationen nach dem Einfahren:
■
Last liegt mittels Rastbolzen (P) der
Kletterschiene RCS (9) auf Kletter-
schuh RCS (5a) an Position B.
Alternativ bei verbleibender Hublänge
von min. 50 cm:
■
Last liegt mittels Kletterzylinder (1)
über Klettersäge (10.6) auf Kletter-
schuh RCS (5b) an Position C.
Ausfahren
1. Ausfahren des Kletterzylinders RCS
MAX 75 (1) bis die Kletterklinke des
Kletterschuhs RCS (5c) an Position A
unterhalb des obersten Rastbolzens
(P) in der Kletterschiene RCS (9) ein-
rastet.
– Der letzte ist in der Regel kein vol-
ler Hub.
Lastsituation nach dem Ausfahren:
■
Last liegt mittels Kletterzylinder RCS
MAX 75 (1) über Klettersäge (10.6)
auf Kletterschuh RCS (5b) an Positi-
on C.
RCS C MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
5c
A
9
5a
B
5b
C

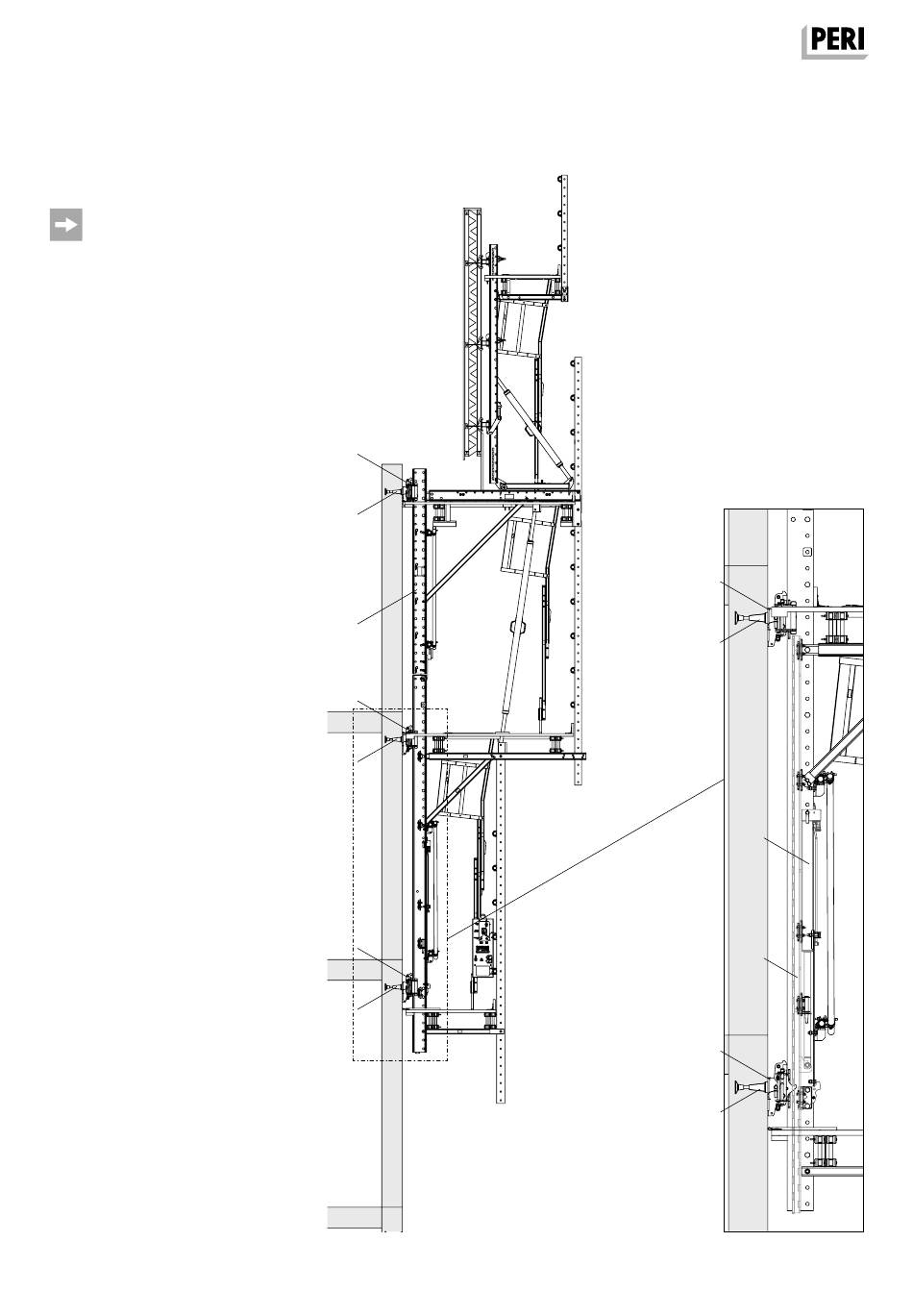

DR-21-015791_002-12 Fünftes Klettern d. Kletter-
Abb. E1.08
einheit.eps
5a
B
1
10.6
5b
C
DR-21-015791_002-12
Abb. E1.08a
Fünftes Klettern d. Kletter-
123
