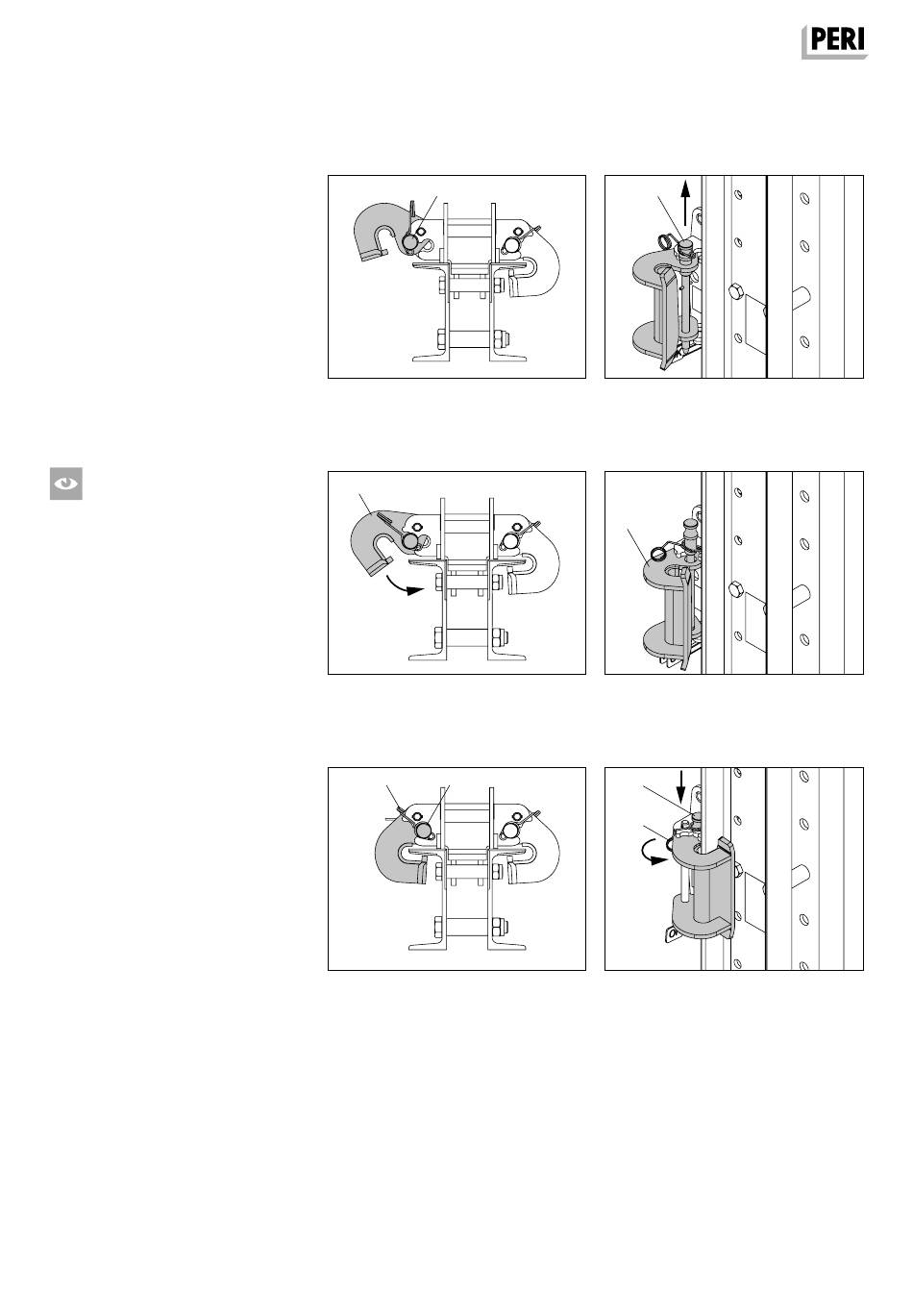

E6 Kletterschuh bedienen
Kletterschuh schließen
1. Sicherungsbolzen (5.3) anheben.
(Abb. E6.04 + E6.04a)
2. Führungskufe (5.2) nach vorne klap-
pen. (Abb. E6.05 + E6.05a)
3. Sicherungsbolzen (5.3) in geschlos-
sener Position wieder ganz einste-
cken.
4. Federsicherung (5.6) fixieren. Dazu
den Ring unter die Führungskufe
(5.2) einschnappen lassen.
(Abb. E6.06 + E6.06a)
5. Mit der anderen Führungskufe ge-
nauso verfahren.
(Ohne Abbildung)
Sind beide Steckbolzen ganz einge-
steckt und die Federsicherung fixiert?
138
5.3
DR-20-104004_011-03 Kufe geöffnet2D.eps
Abb. E6.04
5.2
DR-20-104000_011-02 Kufe teils geöffnet2D-
Abb. E6.05
schließen.eps
5.6 5.3
DR-20-103987_011-01 Kletterschuh geschlos-
Abb. E6.06
sen2D.eps
5.3
DR-20-104004_011-03 Kufe geöffnet3Dschlie-
Abb. E6.04a
ßen.eps
5.2
DR-20-104000_011-02 Kufe teils geöffnet3D-
Abb. E6.05a
schließen.eps
5.3
5.6
DR-20-103987_011-01 Kletterschuh geschlos-
Abb. E6.06a
sen3Dschließen.eps
