E5 Montage Anzeige Kletterschuh RCS
Die Anzeige Kletterschuh RCS nicht an
beschädigten bzw. verbogenen Klin-
kenarretierungen befestigen, da da-
durch die Rastfunktion der Kletterklinke
beeinträchtigt werden kann.
Zur Anzeige des Status der Kletterklin-
ke wird an den Kletterschuh RCS (5)
die Anzeige Kletterschuh RCS (93)
montiert.
Bauteile
5
Kletterschuh RCS
5.4 Klinkenarretierung
93
Anzeige Kletterschuh RCS
93.1 Lagerrohr
93.2 Klappsplint
Montage

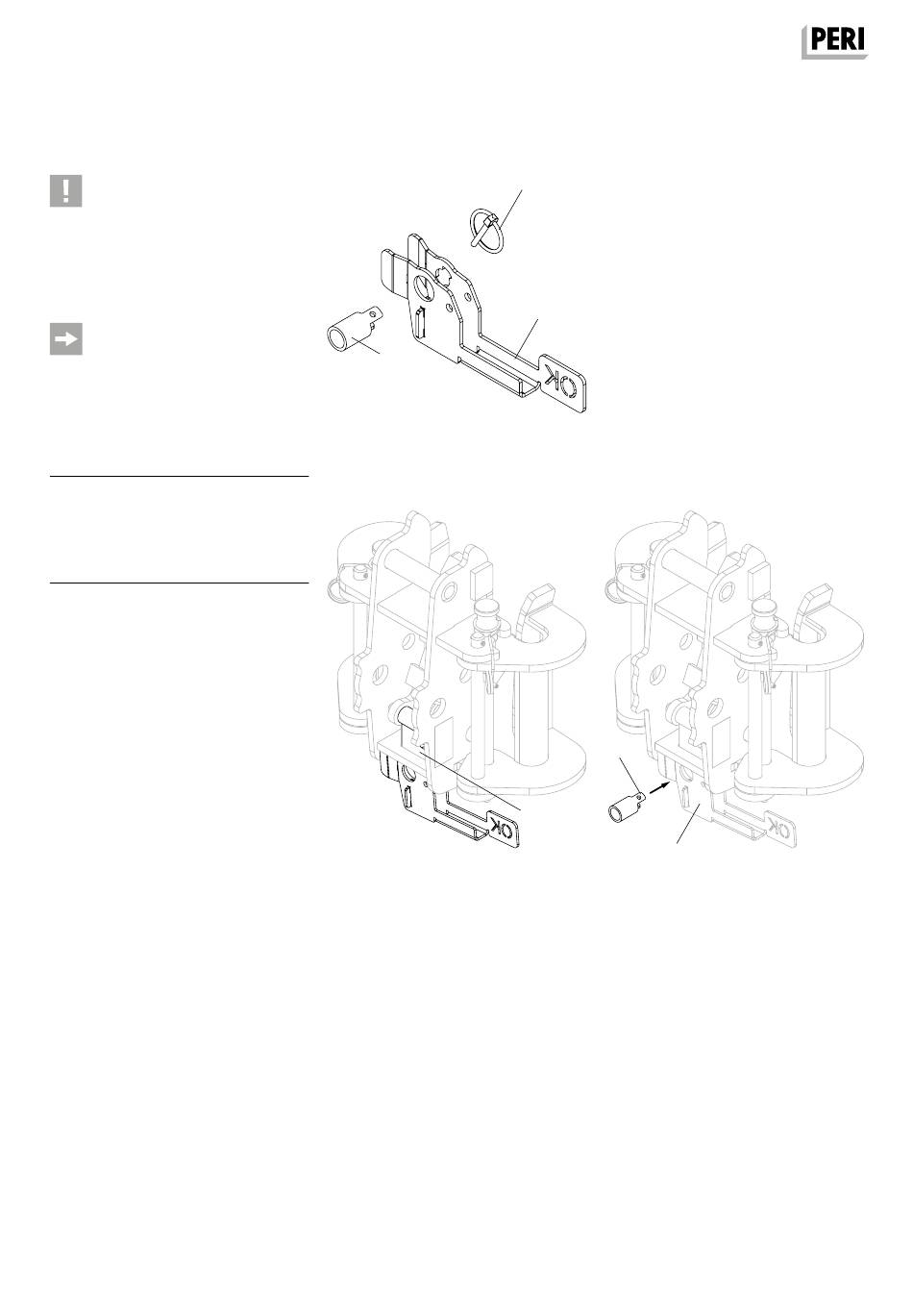

1. Lagerrohr (93.1) und Klappsplint
(93.2) der Anzeige Kletterschuh RCS
(93) demontieren. (Abb. E5.01)
2. Anzeige Kletterschuh RCS (93) auf
die Klinkenarretierung (5.4) schieben.
– Die Aussparung in der Anzeige
Kletterschuh RCS (93) und der
Klinkenarretierung (5.4) müssen
fluchtend sein. (Abb. E5.02)
3. Lagerrohr (93.1) durch die Anzeige
Kletterschuh RCS (93) und Klinkenar-
retierung (5.4) stecken. (Abb. E5.03)
RCS C MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
93.1
DR-20-114507_015-01 Adapter d. Anzeige in den
Abb. E5.01
Hebel v.Kletterschuh stecken_1.eps
DR-20-114704_015-02 - Klinkenanzeige positio-
Abb. E5.02
nieren.eps
93.2
93
93.1
5.4
93
DR-20-114507_015-01 Lagerrohr stecken.eps
Abb. E5.03
