C7 Vormontage Antriebsschiene RCS C MAX
Montagepositionen der Diagonalan-
schlüsse und der Bolzenposition des
Kletterzylinders den Montageplänen
entnehmen.
Montage Zylinderfixierung und Dia-
gonalanschluss
1. Zylinderfixierung (10.1) und Diagonal-
anschlüsse (10.2a + 10.2b) mit vor-
gegebenen Schr ISO 4014 M16 x
60-8.8 (10.7), Schr ISO 4014 M16 x
90-8.8 (10.15), Muttern ISO 7040
16-8 (10.10), Scheiben ISO 7089 200
HV, A 16 (10.8) und Scheiben DIN
434 18 (10.9) wieder montieren.
→ Kletterzylinder RCS MAX 75 (1) ist
montiert.

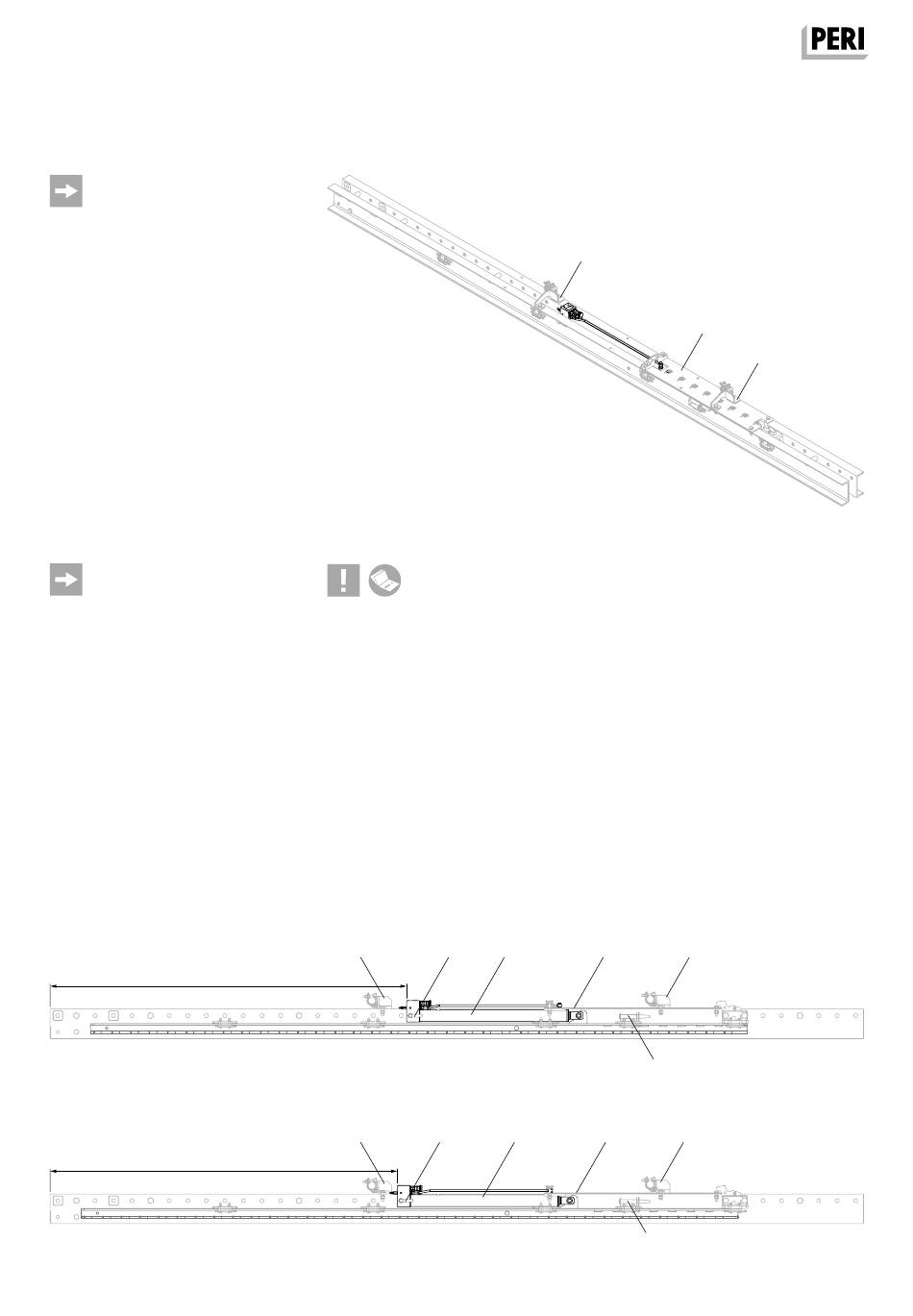

(Abb. C7.03)
■
Der Passbolzen Ø 26 x 120 (10.11)
und Federstecker 5/1 (10.5) in der
Klettersäge vor der Montage des
Kletterzylinders RCS MAX 75 (1)
entfernen und die Säge in Position
bringen.
■
Passbolzen Ø 26 x 120 (10.11) an der
Antriebsschiene in Parkposition ste-
cken.
Bolzenposition 1
240
DR-20-111311_008-03 Antriebsschiene RCS CL MAX vormontiertPOS1.eps
Abb. C7.03a
Bolzenposition 2
234
DR-20-111311_008-03 Antriebsschiene RCS CL MAX vormontiertPOS2.eps
Abb. C7.03b
86
DR-20-111311_008-03 Antriebsschiene RCS CL MAX vormontiert.eps
Hinweis
Vor dem Einbau die Antriebsschiene an
den Gleitflächen fetten.
Hinweise siehe Montageanleitung
„RCS MAX Antriebsschiene und Hyd-
raulik".
10.4 + 10.5
10.2b
Pos. 1
10.4 + 10.5
10.2b
Pos. 2
10.2b
Abb. C7.03
1
10.1
10.2a
10.11 + 10.5 in Parkposition
1
10.1
10.2a
10.11 + 10.5 in Parkposition
RCS C MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
