C5 Vormontage Schalung
Montage Kippträger
1. Kippträger (55) entsprechend Pla-
nungsangaben im Abstand c auf den
Schalungsriegeln 150 CB (103) posi-
tionieren. (Abb. C5.09)
2. Stelleinheit SRU, außen (57) über
das untere Ende des Kippträgers
Stahlriegel Universal SRU U120 (55)
ziehen.
3. Kippträgeradapter RCS/SRU (102)
mit 2x Passbolzen 20 x 120 (71) und
Federstecker 4/1 (72) am Kippträger
Stahlriegel Universal SRU U120 (55)
montieren und Kippträger (55) mit
Hilfe des Planungsmaßes h
nieren.
4. Kippträger (55) an den oberen Scha-
lungsriegeln 150 CB (103) mit Riegel-
haltern U100 – U120 (56) anlegen.
(Abb. C5.09a + C5.09b)
5. Oberen Teil der Stelleinheit SRU, au-
ßen (57) in den Kippträger Stahlrie-
gel Universal SRU U120 (55) mit Bol-
zen Ø 20 x 140 (57.1) und
Federstecker 4/1 (57.2) montieren.
6. Unteren Teil an der Stellschraube
SW 30 (57.3) gegen die Schalungs-
riegel 150 CB (103) auf Kontakt spin-
deln. (Abb. C1.09b)
→ Schalungsriegel 150 CB (103) liegt
nun beidseitig an den Wangen der
Stelleinheit an. (Abb. C5.09b)
7. Kippträger Stahlriegel Universal SRU
U120 (55) feineinstellen, z. B. Positi-
on und Lage.
8. Riegelhalter U100 – U120 (56) fest-
spannen.
Maximales Schalungsgewicht je
Stelleinheit SRU: 1.200 kg.
Position des Kippträgers (55) auf dem
Schalungselement kontrollieren.
82
57
positio-
W
DR-20-121430_016-08 Kippträger montieren Variante 1DET2.eps
55
DR-20-121282_016-05 Kippträger montieren_
DET1.eps
83

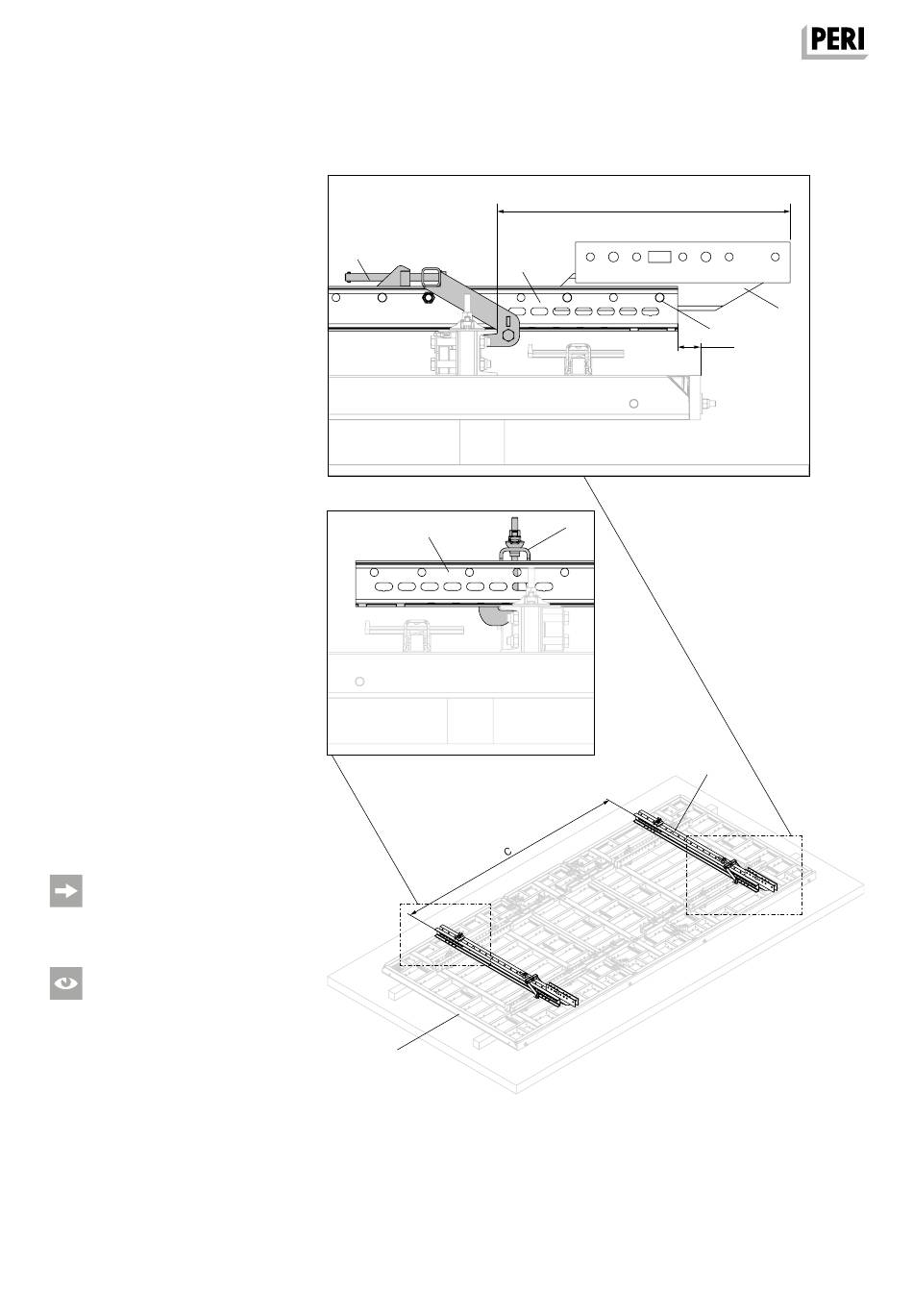

Abb. C5.09
DR-20-121430_016-07 Kippträger m. Kippträgeradapter montieren.eps
h
w
55
56
Abb. C5.09a
RCS C MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
102
71 + 72
119
Abb. C5.09b
55
