D4 Klettereinheit einhängen
Leitern und Rückenschutz
montieren
Bauteile
Leiter
38 Bügel A64 DIN 3570 M12
39 Gerüstrohr Stahl Ø 21 x 120
44 Mutter ISO 4032 M12-8
Montage
1. Gerüstrohre Stahl Ø 48,3 x 3,2 (39)
in Bügel A64 DIN 3570 M12 (38) ein-
legen und zusammen mit Mutter
ISO 4032 M12-8 (44) auf der Innen-
seite an den Geländerpfosten RCS
184 (43) festschrauben.
2. Vormontierte Leiter einhängen und
an Luke 55 x 60-2, klappbar (32)
festschrauben.
3. Leiterfuß 30 verstellbar (48) an Belag
der Nachlaufbühne festschrauben.
(Abb. D4.02)
■
Zur Vermeidung von Überlastungen
mindestens 4 Gerüstrohre Ø 48,3 x
3,2 bei Auskragungen d > 1,10 m an
den Enden und in Feldmitte verwen-
den, bei Spannweiten c > 4,40 m
durch vertikale Gerüstrohre miteinan-
der verbinden oder abstützen.
■
Die Länge der Gerüstrohre muss der
projektspezifischen Planung entnom-
men werden.
■
Die Montage folgender Seiten-
schutzbauteile muss aus der pro-
jektspezifischen Planung entnom-
men werden:
– Geländerbretter,
– Gerüstrohre Ø 60,3,
– Gerüstrohre mit Netzeinhausung,
– Kanthölzer mit Volleinhausung.
112
38 + 39 + 44
DR-21-014441_007-02 Rückenschutz. Leiter mont..eps

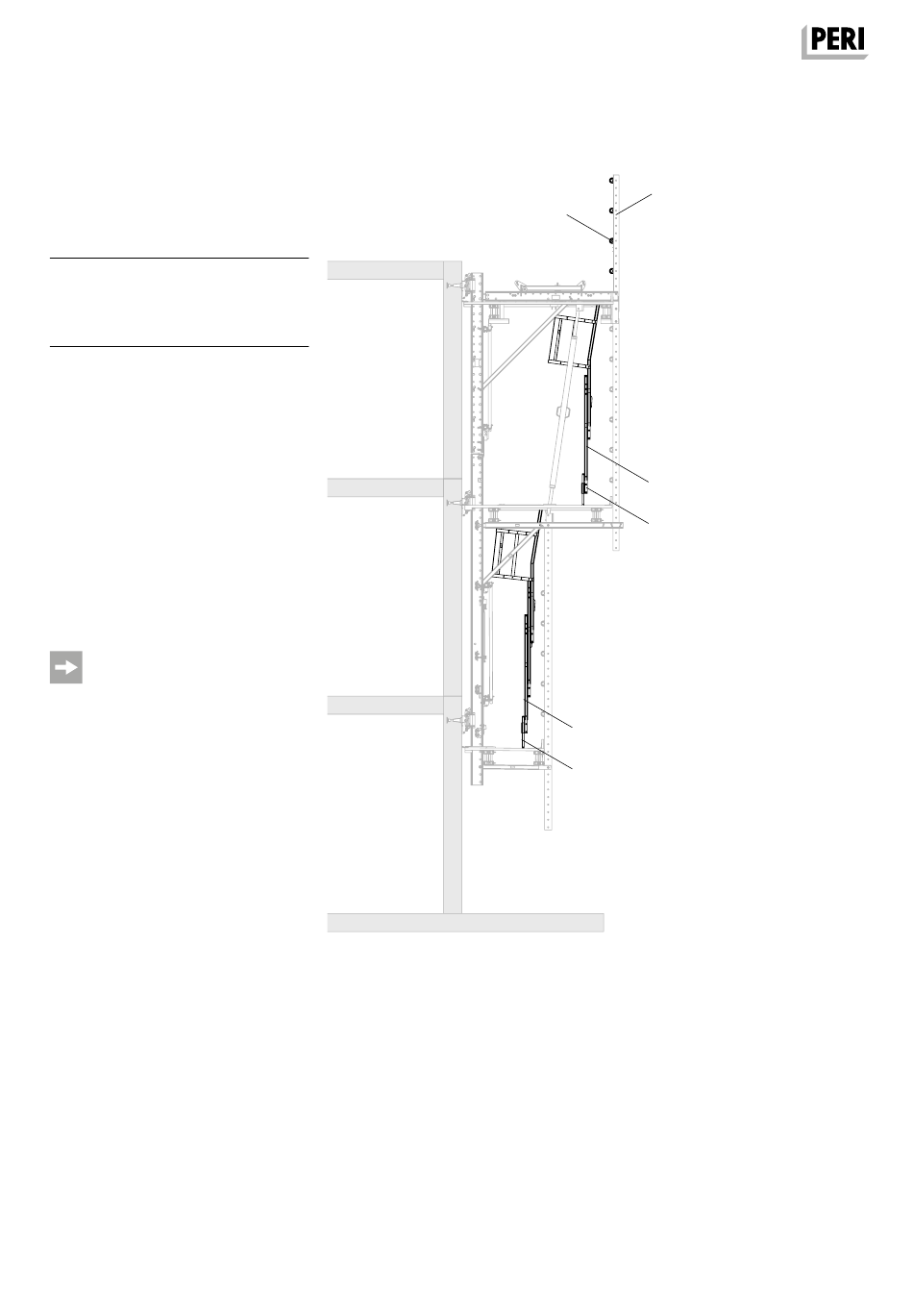

Abb. D4.02
43
Leiter
48
Leiter
48
RCS C MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
