Kletterablauf
Schritt 8: Vertikallastklinke aktivie-
ren
Lastsituation davor:
■
Last liegt mittels Kletterzylinder RCS
MAX 75 (1) über Klettersäge (10.6)
auf Kletterschuh RCS (5a) an Positi-
on B.
■
Vertikallastklinke (10.7) ist deakti-
viert.
Umlagern
1. Kletterzylinder RCS MAX 75 (1) ein-
fahren, bis der oberste Rastbolzen
(P) der Kletterschiene RCS (9) auf
der Kletterklinke des Kletterschuhs
RCS (5c) an Position A aufliegt.
→ Klettereinheit senkt sich wenige
cm.
(Abb. E1.08b)
Lastsituation danach:
■
Last liegt mittels Rastbolzen (P) der
Kletterschiene RCS (9) auf Kletter-
schuh RCS (5c) an Position A.
Einfahren
1. Kletterzylinder RCS MAX 75 (1) kom-
plett einfahren.
→ Klettereinheit bewegt sich nicht.
→ Klettersäge (10.6) fährt nach oben.
2. Vertikallastklinke (10.7) aktivieren.
(Abb. E1.09b)
Umlagern
1. Kletterzylinder RCS MAX 75 (1) aus-
fahren, bis die Vertikallastklinke
(10.7) in die Klettersäge (10.6)
schwenkt.
→ Klettereinheit hebt sich wenige
cm.
2. Kletterzylinder RCS MAX 75 (1) ein-
fahren, bis er stoppt und die Vertikal-
lastklinke in die (10.7.) Klettersäge
(10.6) einrastet.
→ Klettereinheit senkt sich ein we-
nig.
→ Vertikallastklinke (10.7) überträgt
die Last.
Neue Lastsituation:
■
Last liegt mittels Vertikallastklinke
(10.7) über Klettersäge (10.6) auf
Kletterschuh RCS (5a) an Position B.
■
Vertikallastklinke (10.7) ist aktiviert.
124
5c
A
9
5a
B
5b
C

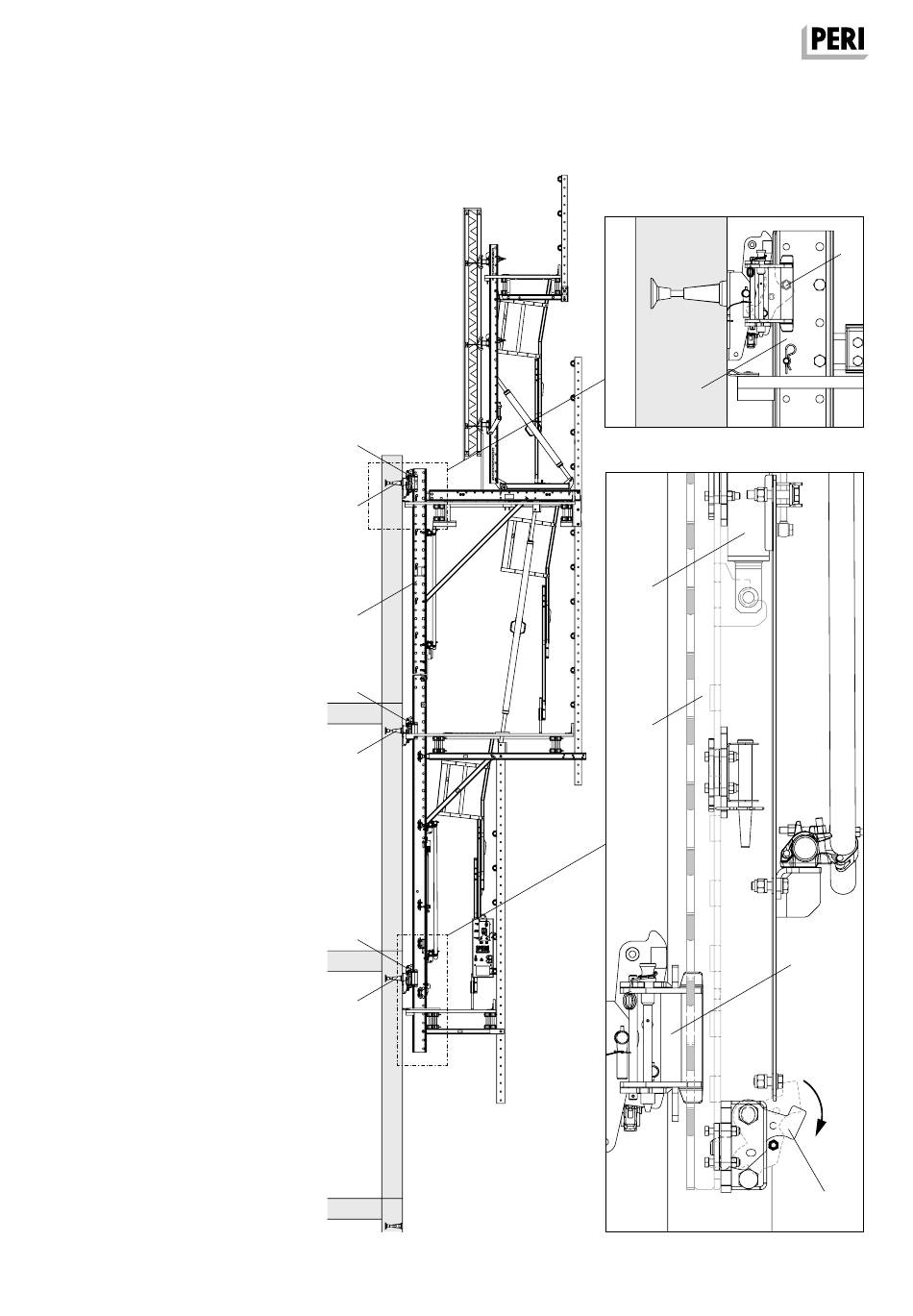

DR-21-015803_002-13 Fünftes Klettern d. Klet-
Abb. E1.09
tersäge.eps
9
DR-21-015803_002-13 Fünftes Klettern d. Klet-
tersägeDET.eps
1
10.6
DR-21-015803_002-13 Fünftes Klettern d. Klet-
tersägeDET2.eps
RCS C MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
P
Abb. E1.09a
5b
C
10,16
