E2 Schalung bedienen
Schalung einrichten
Bauteile
55 Stahlriegel Universal SRU U120
56 Riegelhalter U100 – U120
57 Stelleinheit SRU, außen
89 Schwerlastspindel SLS 140/240
Senkrecht stellen
1. Wasserwaage gegen die Schalung
halten und durch Drehen der
Schwerlastspindel SLS 140/240 (89)
die Schalung senkrecht einrichten.
(Abb. E2.02)
Steht die Schalung satt an der Wand
an?
Höhe justieren:
1. Riegelhalter U100 – U120 (56) leicht
lösen.
2. Durch Drehen an der Stelleinheit
SRU, außen (57) die Schalung auf
die genaue Höhe einrichten.
3. Riegelhalter U100 – U120 (56) wie-
der spannen.
4. Höhe und Position des Vorlaufankers
kontrollieren.
Beim horizontalen Verschieben der
Schalung kann es erforderlich sein, das
Leiterpodest von der Schalung zu lö-
sen.
Horizontal verschieben:
1. Riegelhalter U100 – U120 (56) leicht
lösen.
2. Schalung mit einem Hebeleisen ge-
gen Stahlriegel Universal SRU U120
(55) verschieben.
3. Riegelhalter U100 – U120 (56) span-
nen.
4. Höhe und Position des Vorlaufankers
kontrollieren (Fluchtend über dem
Kletteranker des vorherigen Beto-
nierabschnitts) .
RCS C MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
DR-21-035751_007-08 Schalung geneigt u. eingeschalt.eps

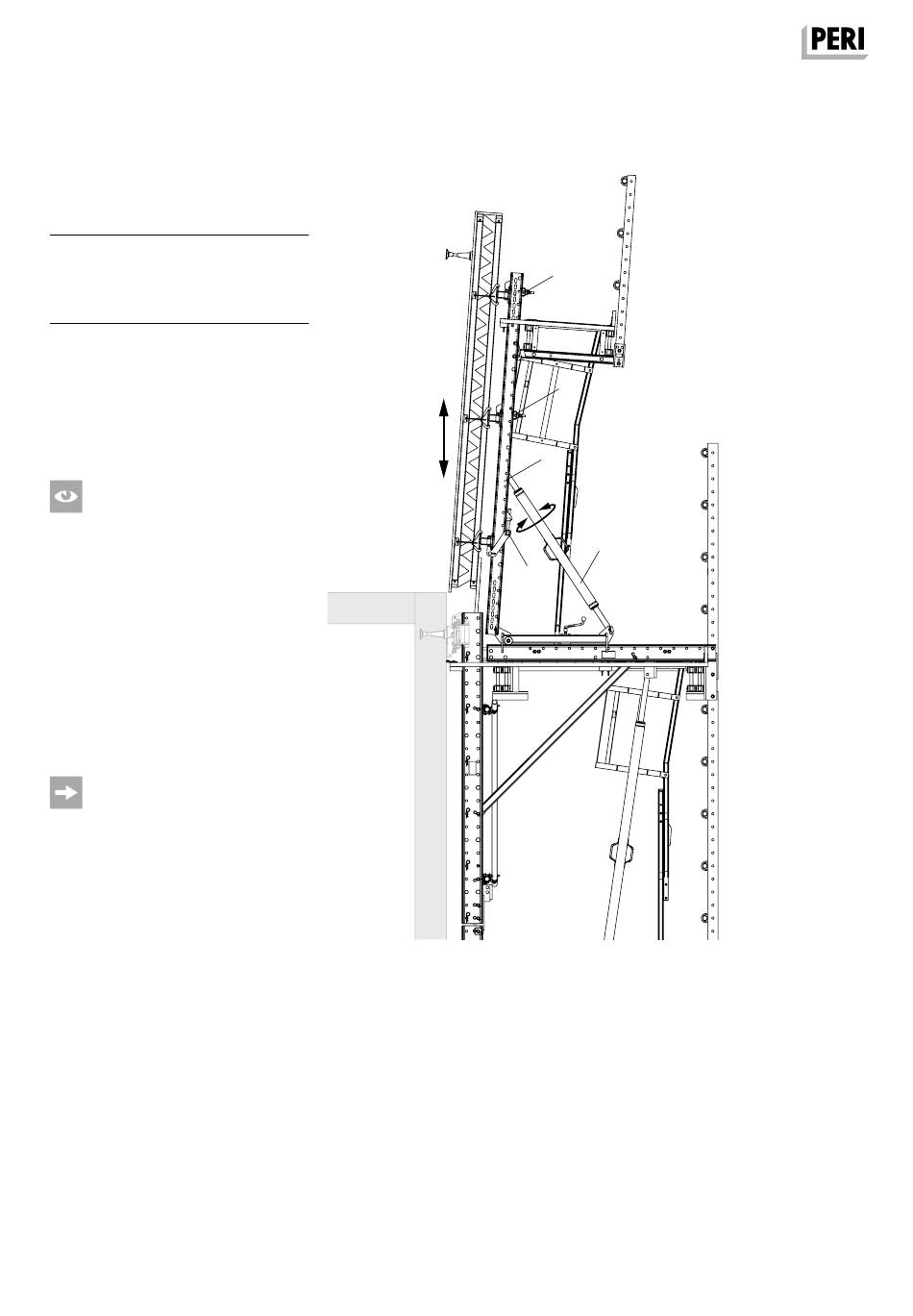

Abb. E2.02
56
56
55
89
57
127
