D1 Erster Betonierabschnitt
Kletterschuhe montieren
Bauteile
5 Kletterschuh RCS
6 Wandschuh RCS
Montage
1. Schalungsanker, Elementverbindun-
gen und Vorlaufankerbefestigung lö-
sen.
2. Schalung mit Fahrwagen RCS (24.3)
zurückfahren.
3. Wandschuhe RCS (6) an den Kletter-
konen-2 M30/DW 20 (76) mit Schr
ISO 4017 M30x70-8.8 montieren.
4. Kletterschuhe RCS (5) an Wandschu-
hen RCS (6) mit zugehörigem Steck-
bolzen montieren.
5. Projektspezifische Abspannung (110)
demontieren. (Hier: Vom Befesti-
gungspunkt lösen und an der Quer-
balkeneinheit RCS 220 VARIO hän-
gen lassen).

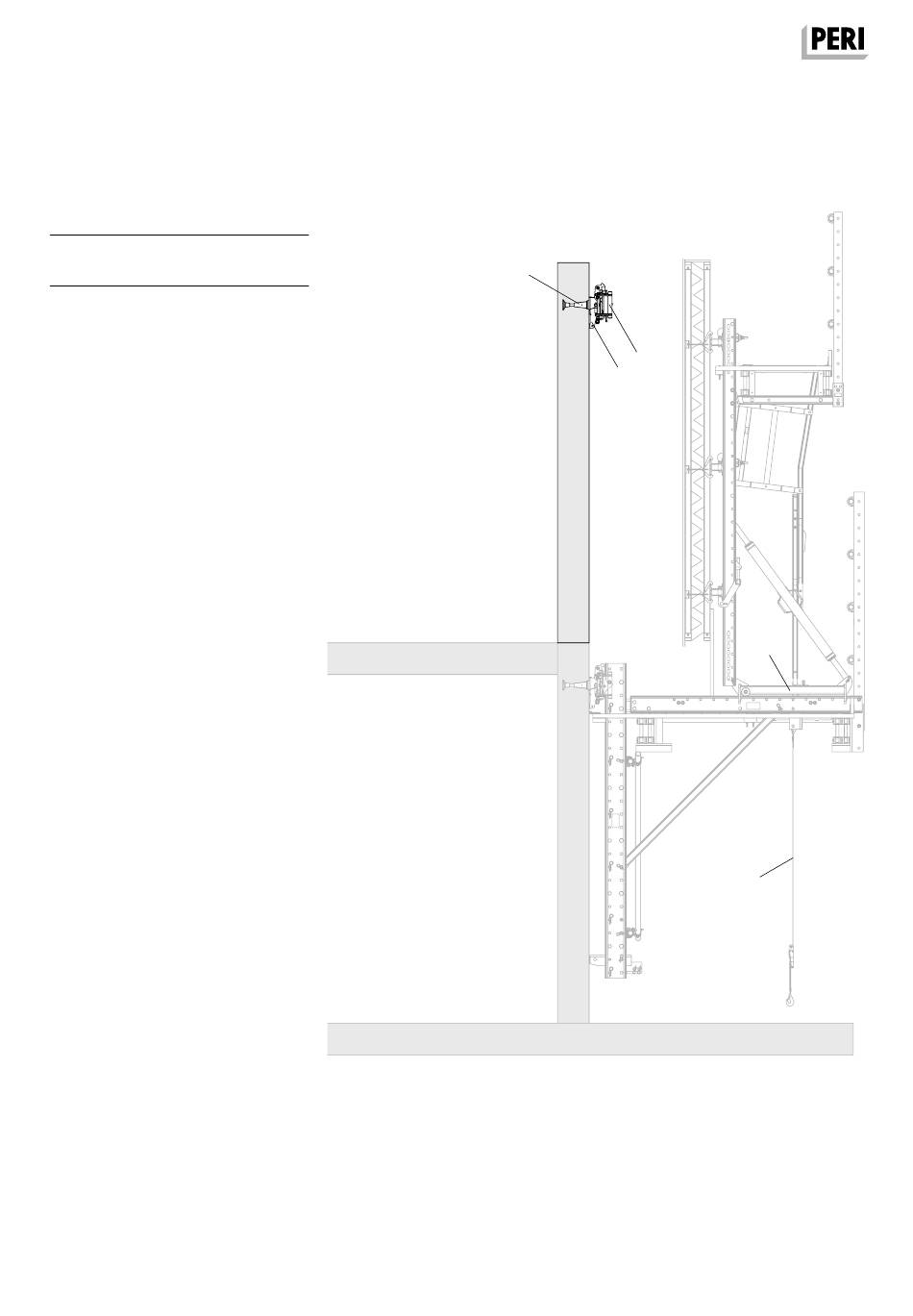

(Abb. D1.09)
RCS C MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
DR-21-013226_003-06 Ausschalen.eps
Abb. D1.09
76
5
6
24.3
110
99
