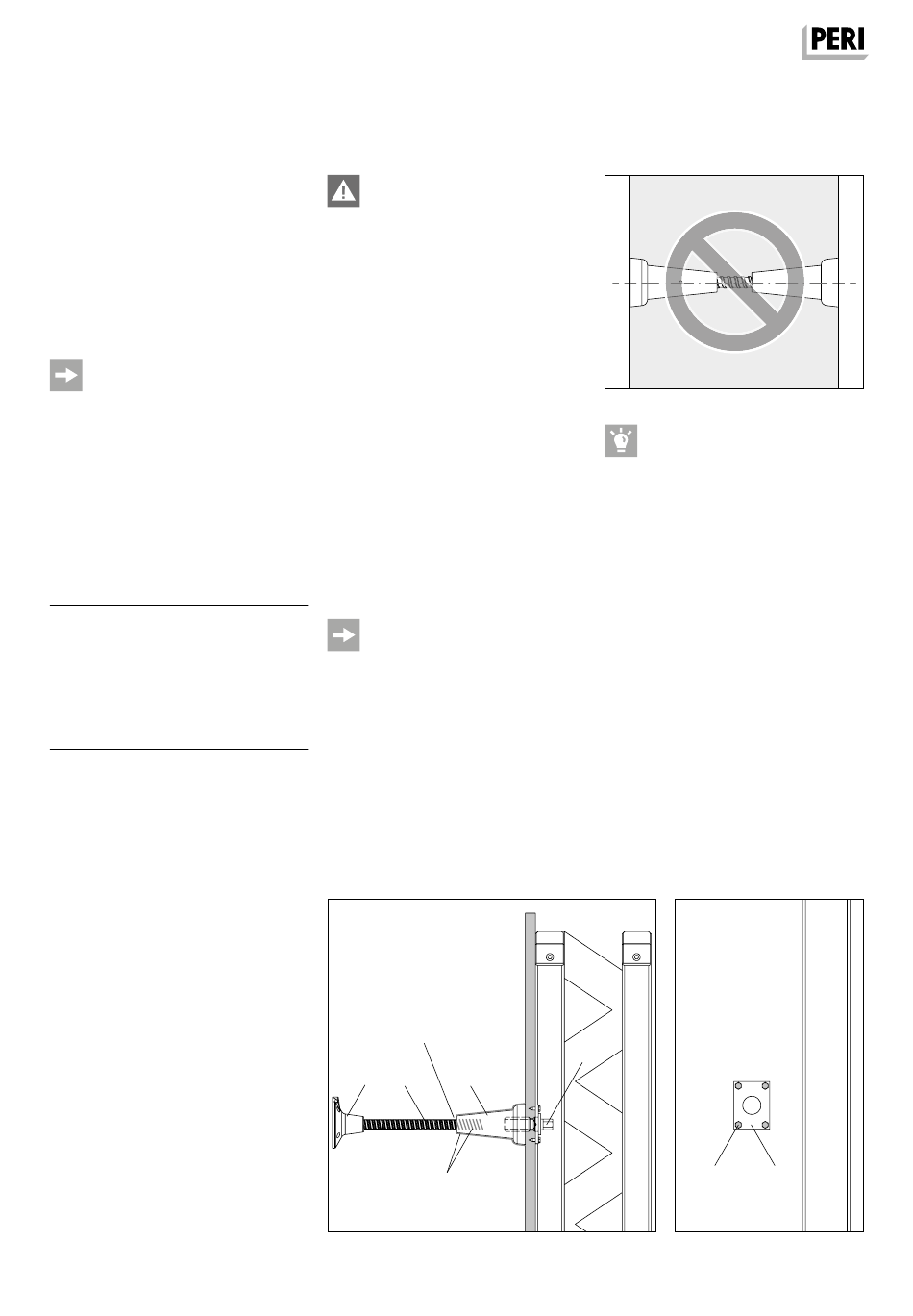

D1 Erster Betonierabschnitt
Vorlaufanker montieren
Vorbereitung
Position des Vorlaufankers im Grund-
riss und in der Höhe einmessen und
auf der Schalungsoberfläche markie-
ren.
Standard: Vorlaufschraube
■
Auf genügend Abstand zum Scha-
lungsträger achten. (Abb. D1.05a)
■
Reicht der Abstand nicht, muss die
Vorlaufscheibe verwendet werden.
■
Alle Ankerteile, den Zusammenbau
und die Position vor dem Betonieren
prüfen.
■
Vor jedem Ausschalen zuerst die
Vorlaufschrauben lösen!
Bauteile pro Kletteranker
76 Kletterkonus-2 M30/DW 20
77 Gewindeplatte DW 20
78 Spannstahl DW 20, Sonderlänge 1x
79 Anker-Vorlaufplatte M30
80 Vorlaufschraube M30
90 Skt. Holzschraube DIN 571
6 x 20
Montage
1. Passendes Loch in die Schalhaut
bohren. (M30 = Bohrung Ø 32 mm)
2. Anker-Vorlaufplatte M30 (79) mit 4x
Skt. Holzschraube DIN 571 6 x 20
(90) passend zur Bohrung auf die
Rückseite der Schalhaut schrauben.
3. Vorlaufschraube M30 (80) von der
Rückseite durch die Bohrung ste-
cken.
4. Kletterkonus-2 M30/DW 20 (76) von
der Vorderseite auf die Vorlauf-
schraube M30 (80) schrauben.
5. Spannstahl DW 20 (78) auf den Klet-
terkonus-2 M30/DW 20 (76) schrau-
ben.
6. Gewindeplatte DW 20 (77) auf den
Spannstahl DW 20 (78) schrauben.
(Abb. D1.05 + D1.05a)
96
Gefahr
Bei falscher Montage der Verankerung
kann die Bühne abstürzen!
Ein Absturz der Bühnen kann schwere
Verletzungen bis hin zum Tod verursa-
chen.
⇒ Das Lösen oder Ausbauen der Ver-
ankerung darf nur von der Seite der
Lasteinleitung möglich sein.
⇒ Zwei Konen nicht gegeneinander
einbauen. (Abb. D1.05b)
⇒ Die Verankerungstiefe darf nicht
durch eine Verminderung der Ein-
schraubtiefe korrigiert werden.
⇒ Für das Schließen der Schalung auf
entsprechende Fenster in der Be-
wehrung achten. Gewindeplatte
nicht abschrauben.
⇒ Alle Verankerungen vor dem Beto-
nieren auf die richtige Einbschraub-
tiefe und auf Vollständigkeit über-
prüfen.
1x
1x
Damit der Kletterkonus später wieder-
1x
gewonnen werden kann, die betonbe-
1x
rührenden Flächen und das Innenge-
winde für den Spannstahl sorgfältig
4x
einfetten. Die Fuge zwischen Spann-
stahl und Gewinde des Kletterkonus
mit Silikon abdichten.
Silikon
77 78
76
Fett
DR-18-038996_15-01 BefVorlaufschr.eps
Abb. D1.05
2015_PERI_AuV_falsche
Anwend_auf_Strichzeich.ai
AuV_CB240_09_065richtig.eps
Abb. D1.05b
Für die einwandfreie Funktion der Klet-
tereinheit ist die genaue Ausrichtung
der Verankerungen in allen 3 Achsen
maßgeblich.
■
Verankerungen exakt einmessen
(Lot, Schlagschnur) und in ihrer Lage
sicher montieren.
■
Zur Lagesicherung die Gewindeplat-
te DW 20 (77), z. B. mit Draht, an
der Bewehrung befestigen.
■
Dazu, falls erforderlich, zusätzliche
Bewehrungs stäbe vertikal und hori-
zontal einbinden.
■
Montierte Vorlaufanker dürfen nicht
unplanmäßig belastet oder angesto-
ßen werden.
■
Nicht als Steighilfe verwenden.
80
90
DR-13-57270.eps
Abb. D1.05a
RCS C MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
79
