Kletterablauf
Schritt 6: Einfädeln in Kletterschuh
und weiter klettern
Zum leichteren Einfädeln in den jeweils
nächsten Kletterschuh RCS weist die
Kletterschiene RCS relativ zur Antriebs-
schiene einen leichten Knick in Rich-
tung Bauwerk auf.
Ein- und Ausfahren
1. Ein- und Ausfahren des Kletterzylin-
ders wiederholen bis beim Ausfah-
ren die Kletterschiene (9) ca. 10 cm
unterhalb des Kletterschuhs (5c) an
Position A zum Stehen kommt.
Lastsituation:
■
Last liegt mittels Kletterzylinder RCS
MAX 75 (1) über Klettersäge (10.6)
auf Kletterschuh RCS (5b) an Positi-
on C.
Einfädeln
1. Die Neigung der oberen Kletterschie-
ne RCS (9) durch Drehen der Stell-
spindel (111) anpassen, siehe Kapitel
„Fachwerk einstellen" auf Seite
130.
→ Flansche der Kletterschiene RCS
(9) fluchten mit den Führungsku-
fen des nächsten Kletterschuhs
RCS (5c) an Position A.
2. Ausfahren des Kletterzylinders fort-
setzen.
→ Kletterschiene RCS (9) fädelt in
Kletterschuh RCS (5c) an Position
A ein.
(Abb. E1.07 + E1.07a)
Lastsituation danach:
■
Last liegt mittels Kletterzylinder (1)
über Klettersäge (10.6) auf Kletter-
schuh RCS (5b) an Position C.
122
5c
A
9
5a
B
5b
C
D

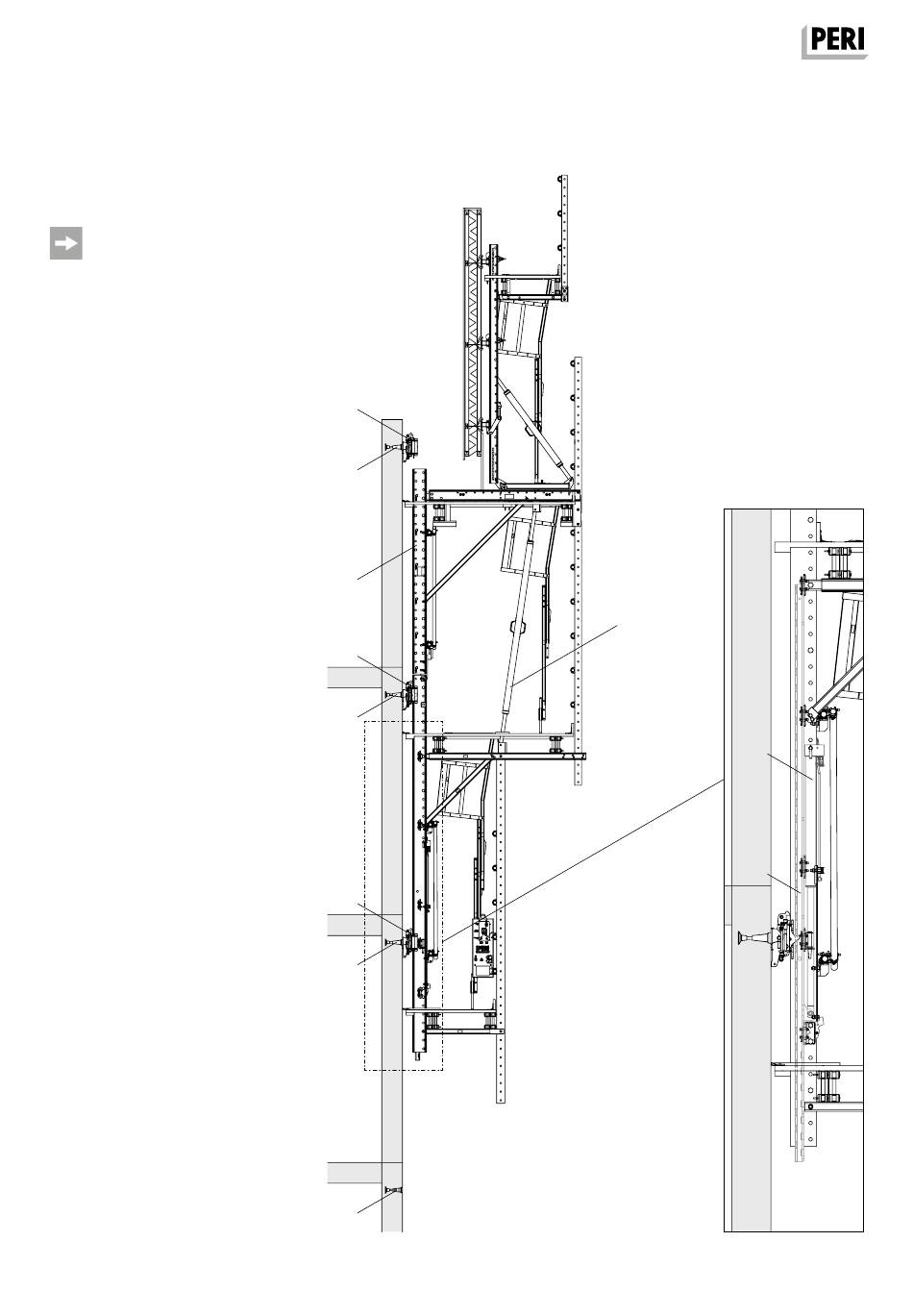

DR-21-015751_002-10 Viertes Klettern d. Kletter-
Abb. E1.07
einheit.eps
111
10.6
DR-21-015751_002-10
Viertes Klettern d. Kletter-
RCS C MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
1
Abb. E1.07a
