C3 Vormontage Nachlaufbühne
Bordbrett montieren
1.Bordbrett 15 x 3 (31) mit Winkelver-
binder 90° verstärkt (34) im Abstand
von ca. 1 m mit TSS Torx 6 x 40 (33)
am Belag (27) befestigen.
(Abb. C3.05 + C3.05a)
Abdeckband montieren
1. Abdeckband LPS 0,20 x 10 m (94)
auf geplante Länge schneiden.
2. Abdeckband LPS 0,20 x 10 m (94)
mit TSS-Torx 6 x 40 (33) und Schei-
be ISO 7094 100 HV, A 8 (68) am
Belag (27) befestigen.
(Abb. C3.05 + C3.05a)
RCS C MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
94 33 +68
6
DR-20-095154_006-05 Bordbrett montierenDET.eps

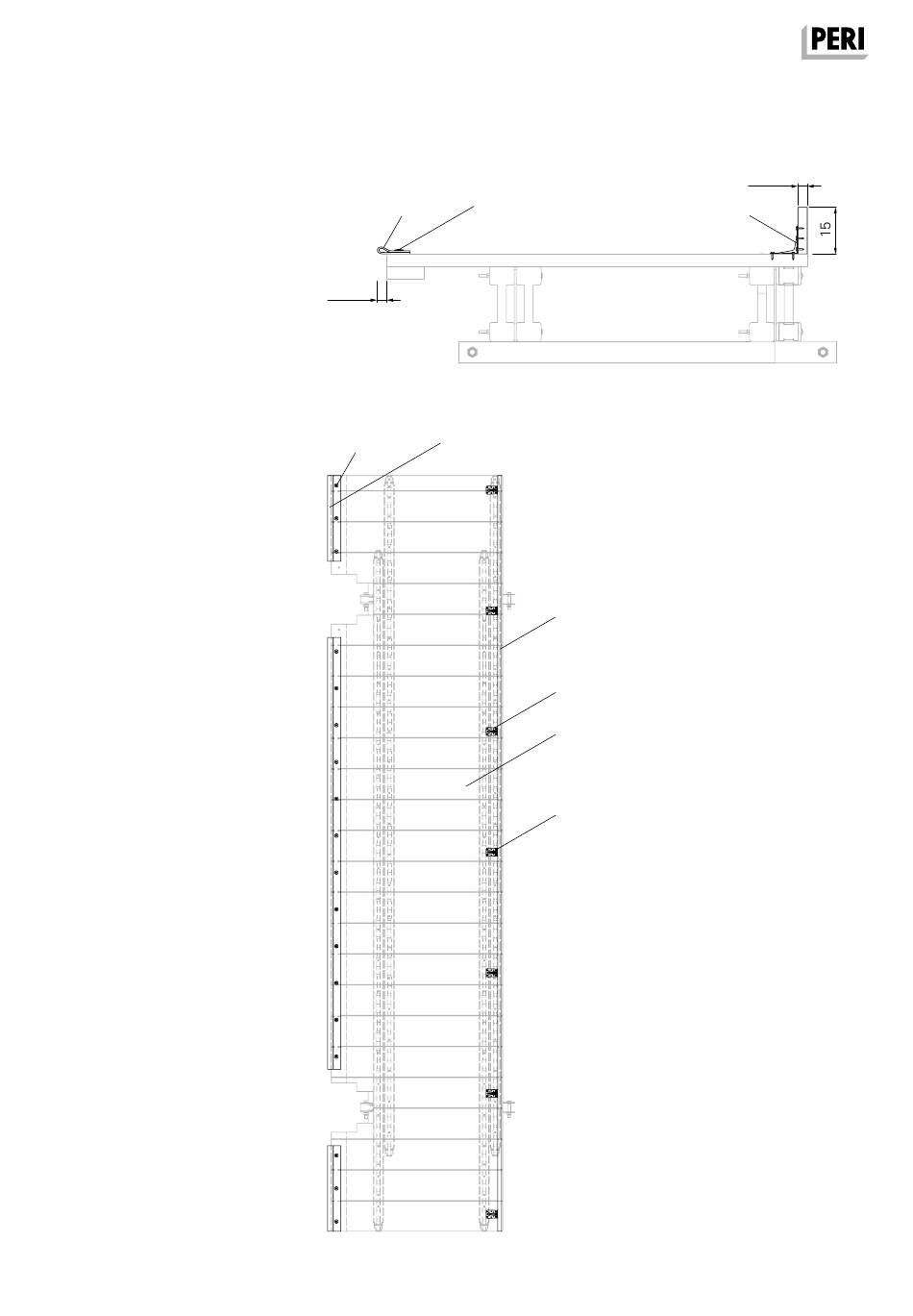

Abb. C3.05a
33 + 68 94
DR-20-095154_006-05 Bordbrett
Abb. C3.05
montieren.eps
31
31
34
27
33
3
