C5 Vormontage Schalung
Betonierbühne montieren
1. Betonierbühne am Belagträger (Git-
terträger GT 24 (25)) mit Hilfe von
Hebebändern am Kran anschlagen
und zur Schalung transportieren
( ohne Abbildung).
2. Betonierbühne mit 2x Passbolzen
Ø 21 x 120 (41.1) und Federstecker
5/1 (41.2) am Kippträger (Stahlriegel
Universal SRU U120 (55)) montieren.

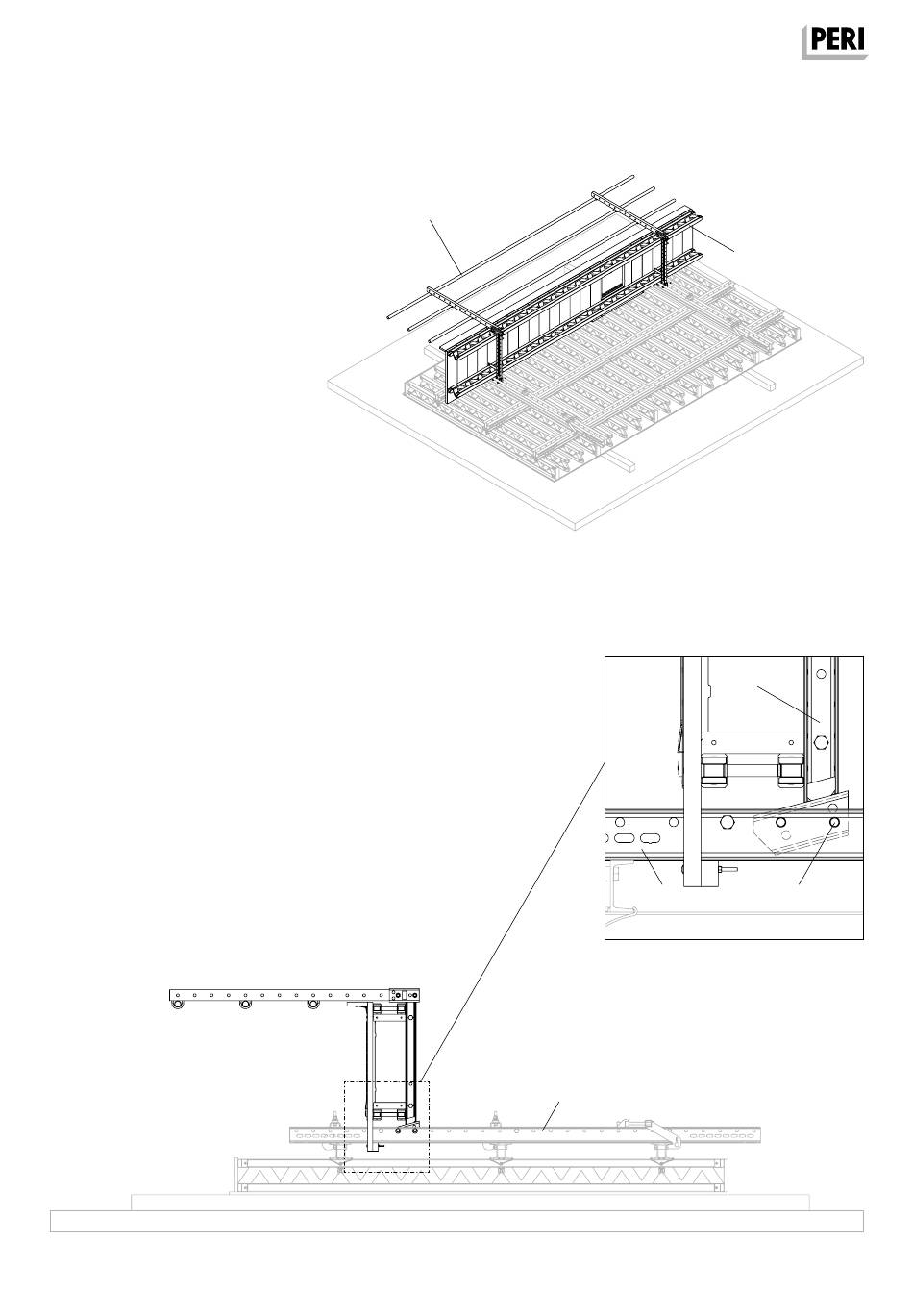

(Abb. C5.03 + C5.03a +C5.03b)
DR-20-098979_008-03 Betonierbühne montierenSEITE.eps
Abb. C5.03a
78
Betonierbühne
Abb. C5.03
DR-20-098979_008-03 Betonierbühne montieren.eps
55
DR-20-098979_008-03 Betonierbühne montie-
Abb. C5.03b
renDET.eps
55
RCS C MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
25
41
41.1 + 41.2
