D3 Klettereinheit einhängen
Einheit einhängen
Arbeitsbühne beim Einhängen mit Sei-
len führen.
Bauteile
9
Kletterschiene RCS
24.3 Fahrwagen RCS
64
KK Betonkonus M30-80/52
Einhängen
1. Führungskufen (5.2) an den Kletter-
schuhen RCS (5) an den Positionen
B, C und D öffnen und deaktivieren.
Die Kletterschuhe RCS (5) an den
Positionen A bleiben geschlossen
und aktiviert.
2. Vier-Strang-Gehänge am Fahrwagen
RCS (24.3) anschlagen.
3. Die Kletterschienen RCS (9) der
Klettereinheit in die Kletterschuhe
RCS (5) an den Positionen A von un-
ten einführen.
→ Die Innenführungen der offenen
Kletterschuhe an Position B, C und
D fädeln dabei in die Kletterschie-
ne RCS (9) und in die Antriebs-
schiene RCS CL (10) ein.
4. Klettereinheit mit oberster Distanzie-
rung (9.1) der Kletterschiene RCS (9)
auf Kletterklinke im Kletterschuh
RCS (5) an Position A aufsetzen.
(Abb. D3.01a)
5. Führungskufen der Kletterschuhe
RCS (9) an Position B, C und D von
einem sicheren Arbeitsplatz aus
schließen und falls nötig Kletterklin-
ken aktivieren.
6. Vier-Strang-Gehänge von einer si-
cheren Position aus abschlagen.
(Abb. D3.01)
■
Ist die Last der Klettereinheit richtig
gelagert? (Abb. D3.01 + D3.01a)
■
Sind alle Führungskufen (5.2) richtig
verriegelt?
94
A
5
5.2
B
9
C
10
D
64

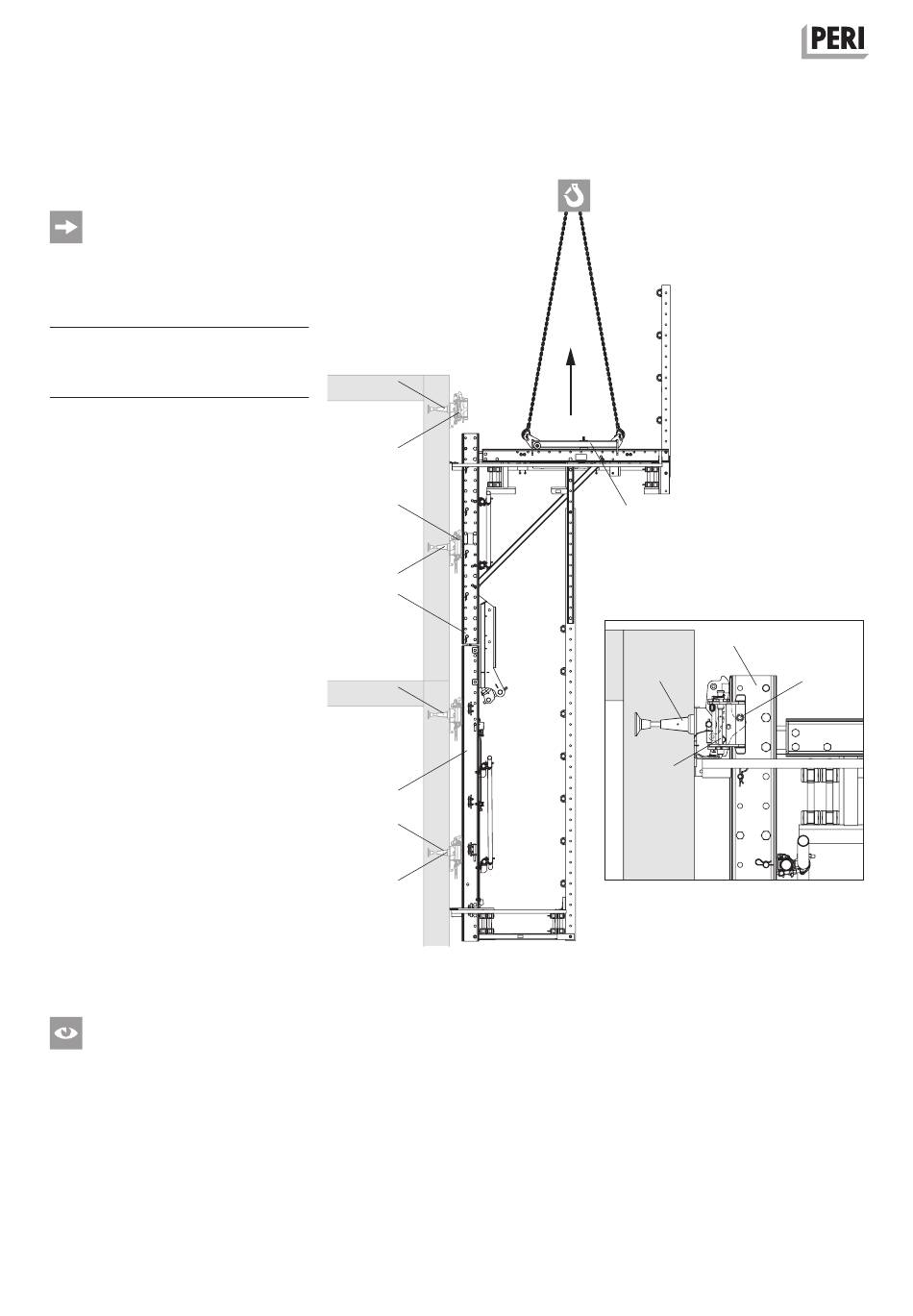

Abb. D3.01
24.3
9
A
5
Abb. D3.01a
RCS CL MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
9.1
