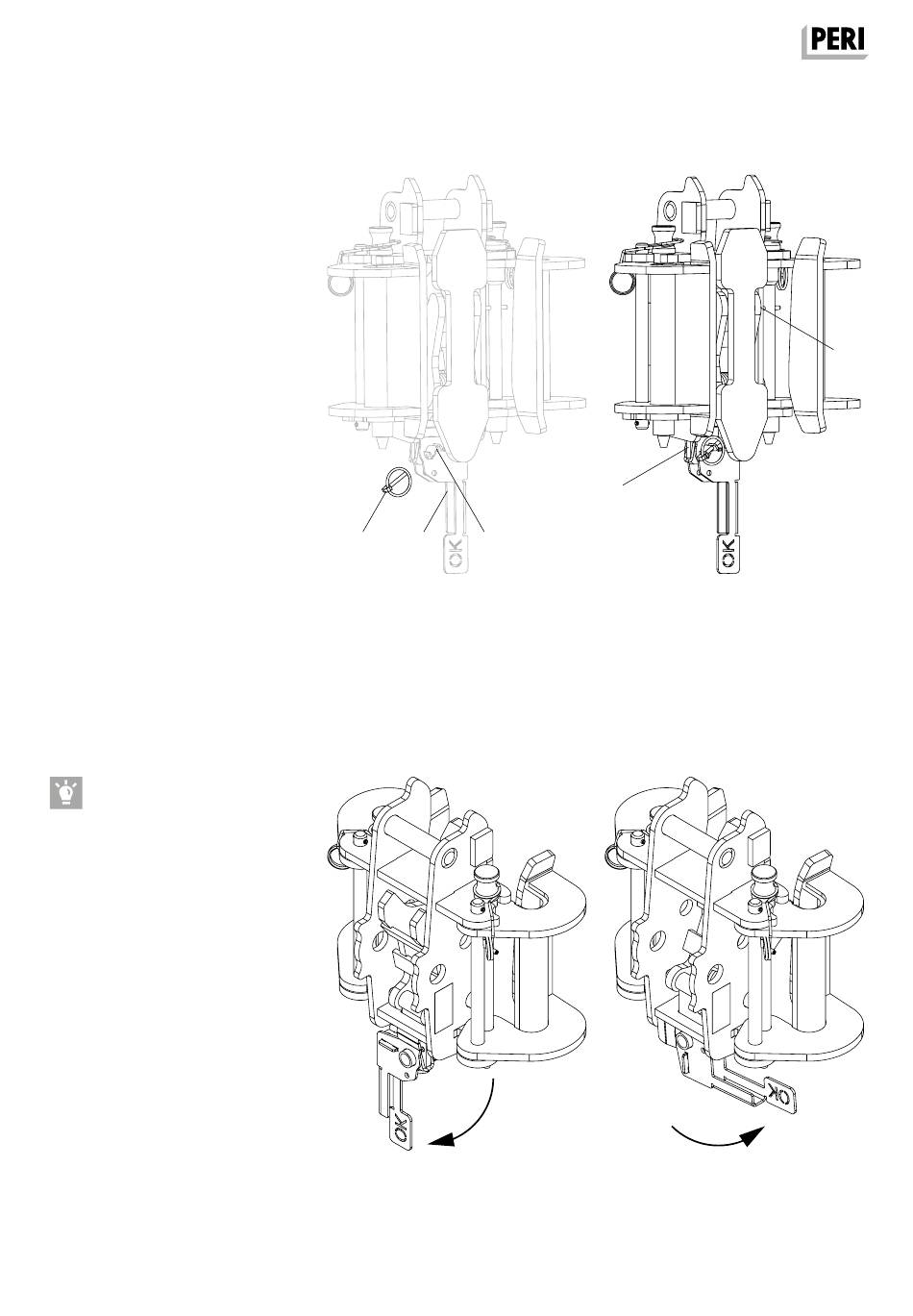

E5 Montage Anzeige Kletterschuh RCS
4. Kletterklinke durch Ziehen an Anzei-
ge Kletterschuh RCS (93) deaktivie-
ren. (Abb. E5.04)
5. Klappsplint (93.2) durch die Bohrun-
gen in Lagerrohr (93.1) stecken.
→ Montage ist abgeschlossen.
(Abb. E5.05)
Funktionsprüfung:
Beim Hineindrücken der Kletterklinke
(5.1) in den Kletterschuh bewegt sich
die Klinkenarretierung (5.4) aus dem
Schuh und die Anzeige Kletterschuh
RCS (93) dreht sich selbsttätig nach
unten. Lässt man die Kletterklinke los,
so wird die Klinkenarretierung selbsttä-
tig in den Kletterschuh RCS gezogen
und die Anzeige Kletterschuh RCS
stellt sich wieder waagerecht.
■
Wenn sich die Anzeige Kletterschuh
RCS (93) nicht mehr selbsttätig zu-
rückstellt, ist die Feder im Kletter-
schuh RCS defekt.
Mit der Anzeige Kletterschuh RCS
lässt sich der Kletterschuh RCS aktivie-
ren und deaktivieren.
■
Zum Deaktivieren des Kletterschuhs
RCS die Anzeige Kletterschuh RCS
nach unten schwenken.
(Abb. E5.06)
■
Zum Aktivieren die Anzeige Kletter-
schuh RCS wieder nach oben
schwenken.
(Abb. E5.07)
136
93.2
93
93.1
Abb. E5.04
DR-20-114742_015-03 - Mont Anzeige Kletter-
schuh RCS Schritt 3.eps
DR-20-127783_015 -05 Anzei_Klettschu_RCS_
Abb. E5.06
senkr.eps
5.4
Abb. E5.05
DR-20-114776_015-04 Anzeige Kletterschuh
RCS Schritt 3 montiert.eps
DR-20-114776_015-04 Anzeige Kletterschuh RCS
Abb. E5.07
aktivieren.eps
RCS C MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
5.1
