C4 Vormontage Betonierbühne
Bühnenbelag montieren
■
Auskragende Belagbohlen mit Bohle
12 x 4 (60) fixieren.
■
Bei der Lukenaussparung muss in
die Bohle ein Schlitz gesägt werden,
um die Luke einzulegen. Dabei nicht
in den Gitterträger GT 24 sägen!
Montage
1. Belagbohlen (27) auf die vorgegebe-
ne Länge zusägen.
2. Belagbohlen (27) an jeder Kreuzung
mit Gitterträgern GT 24 (25) mit 2x
Spax Schraube TX 30 6 x 80 (35)
festschrauben.
3. Bohle 12 x 4 (60) zur Unterstützung
an der Lukenöffnung mit Spax
Schraube TX 30 6 x 80 (35) und Flr.
Schr. DIN 603 M8 x 125 MU (61) an
die Belagbohlen (27) schrauben.
(Abb. C4.04 + C4.04a)
4. Aussparungen und Lukenöffnung
aus den Belagbohlen sägen.
(Abb. C4.04)
■
Mindestbreite von 10 cm der seitlich
verbleibenden Belagbohle beachten!
■
Bei Aufbauten mit anderen Bühnen-
trägern müssen die Abmessungen
der angepasst werden.
20

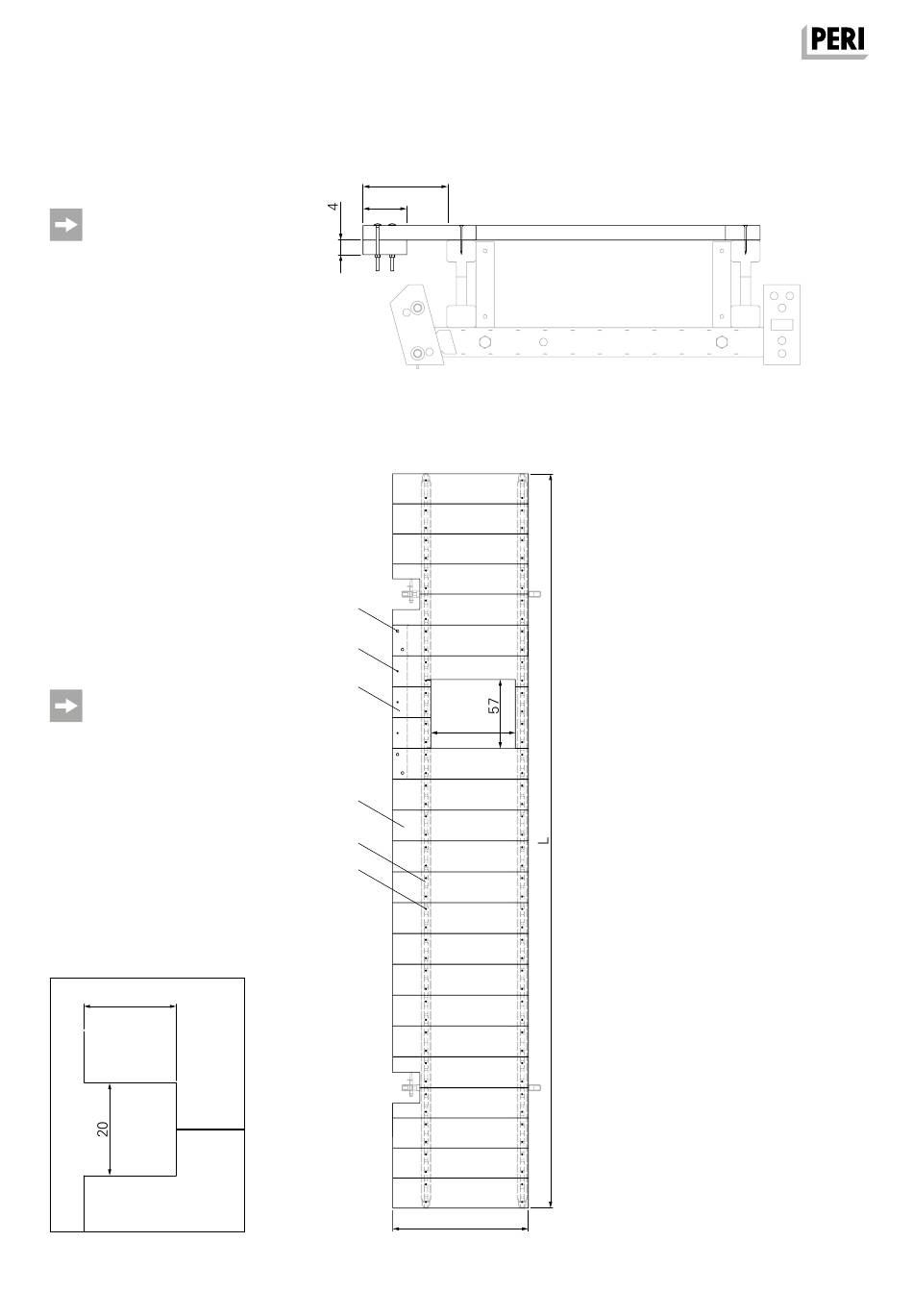

Abb. C4.04b
72
240
12
DR-20-095669_007-04 Bohlenbelag montierenSEITE.eps
Abb. C4.04a
61
59
60
68,5
27
25
35
110
DR-20-095669_007-04 Bohlenbe-
Abb. C4.04
lag montierenDRAUF.eps
RCS C MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
