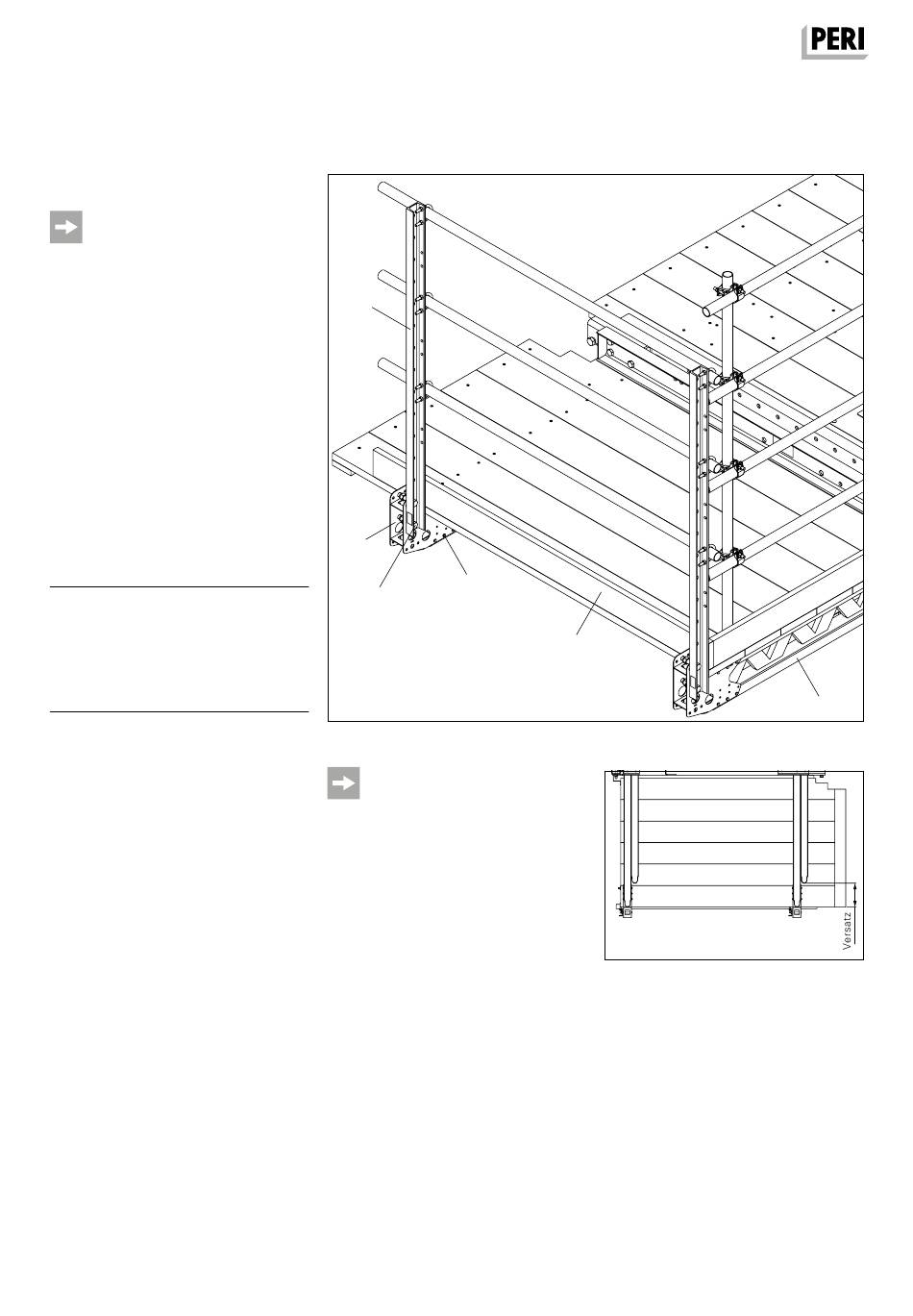

B5 Absturzsicherungen

Seitliche Absturzsicherung

Eine seitliche Absturzsicherung ist
erforderlich, wenn vom Kletterablauf
nicht alle Bühnen gleichzeitig geklet-
tert werden.
Alternative Befestigungsmöglichkei-
ten siehe separate Produktinformati-
on (auf Anfrage).
Die Länge der Geländer und Bord-
bretter muss zur entsprechenden
Bühnenbreite passen.
Wenn die Belagträger nur wenig
gegen einander verschoben sind, die
Stirngeländerpfosten vor der Monta-
ge der Belagträger festschrauben.
Schraub löcher können sonst ver-
deckt sein. (Abb. B5.05a)
Bauteile
31 Bordbrett 15 x 3
43 Geländerpfosten RCS/SRU 184
68 Scheibe ISO 7094 100 HV, A8
70 Geländerpfostenhalter Multi
73 Flr. Schr. DIN 603 M8 x 45 MU
114 TSS-Torx 6 x 60
Montage
1. Geländerpfostenhalter Multi (70) mit
je 12x TSS-Torx 6 x 60 (114) am Git-
terträger GT 24 (25) befestigen.
2. Geländerpfosten RCS/SRU 184 (43)
mit je 2x Schr ISO 4017 M20 x 100-
8.8 (43.1) und 2x Mutter ISO 7040
M20-8 (43.2) montieren.
3. Geländer montieren, siehe nachfol-
gendes Kapitel.
4. Bordbrett 15 x 3 (31) an Geländer-
pfostenhalter Multi (70) festschrau-
ben:
– Bordbrett mit Ø 8 mm vorbohren.
– Bordbrett mit Flr. Schr. DIN 603
M8 x 45 MU (73) und Scheibe ISO
7094 100 HV, A8 (68) festschrau-
ben.
(Abb. B5.05)
50
43
70
114
43.1 + 43.2
Abb. B5.05
DR-19-016123_0 017-02SeitMulti1.eps
Alternativ kann der Geländerpfosten-
halter Multi insbesondere bei höheren
Geländerpfosten oder bei einer höhe-
ren Belastung durch Einhausung mit
Ø 8 vorgebohrten Schrauben ISO 4014
M8 x 100-8.8 + Mutter ISO 7042
M8-8 (je 6x) am Belagträger befestigt
werden.
31
Abb. B5.05a
DR-18-051491_23-01 StirngelVersatz.eps
RCS C MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
25
