E3 Vorlaufanker

Vorlaufanker lösen
Bauteile
80 Vorlaufschraube M30
82
Vorlaufscheibe M30
Vorbereitung
Alle Anschlüsse zu den Schalelemen-
ten der benachbarten Klettereinheiten
demontieren, z. B. Kupplungen.
Standard: Vorlaufschraube
Demontage
1. Vorlaufschrauben M30 (80) lösen
und entfernen. (Abb. E3.01)
2. Schalung mit Schwerlastspindel SLS
140/240 von der Wand lösen.
3. Schalung mit Fahrwagen RCS aus-
schalen.
Alternativ: Vorlaufscheibe
Demontage
1. Krumme Drahtnägel Ø 3 x 80 (75)
gerade biegen.
2. Schalung mit Schwerlastspindel SLS
140/240 von der Wand lösen.
→ Drahtnägel Ø 3 x 80 (75) werden
aus der Schalhaut gezogen.
(Abb. E3.02)
3. Schalung mit Fahrwagen RCS aus-
schalen.
4. Drahtnägel Ø 3 x 80 (75) zum Schutz
der Hände krumm schlagen.
5. Vorlaufscheibe M30 (82) mit Innen-
sechskantschlüssel SW 14 entfer-
nen. (Abb. E3.03)

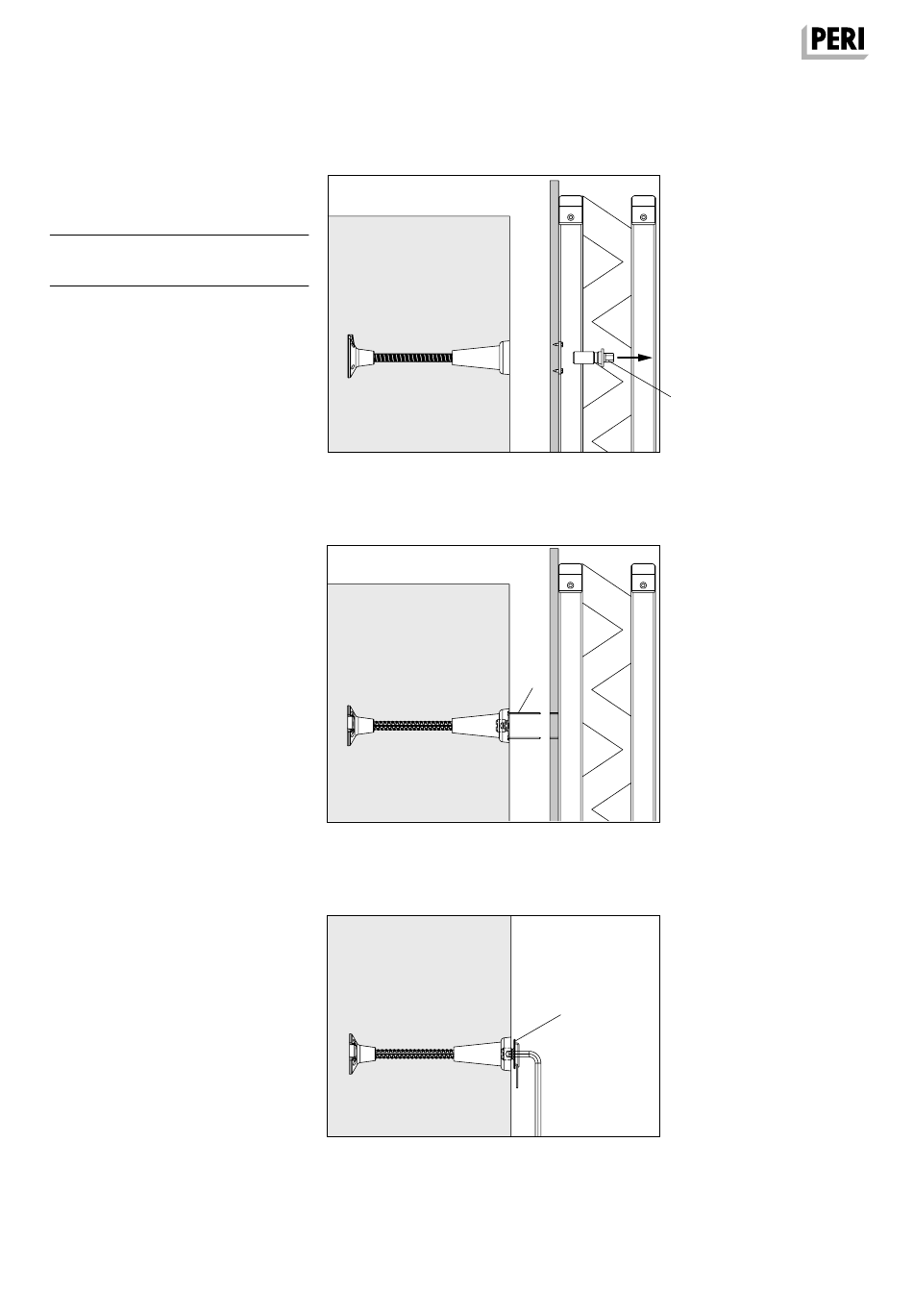

128
DR-18-039012_15-03 LösVorlaufschr.eps
Abb. E3.01
DR-18-039018_15-04 Ausschal.eps
Abb. E3.02
DR-18-039024_15-05 ÖffVrlaufschei.eps
Abb. E3.03
80
75
82
