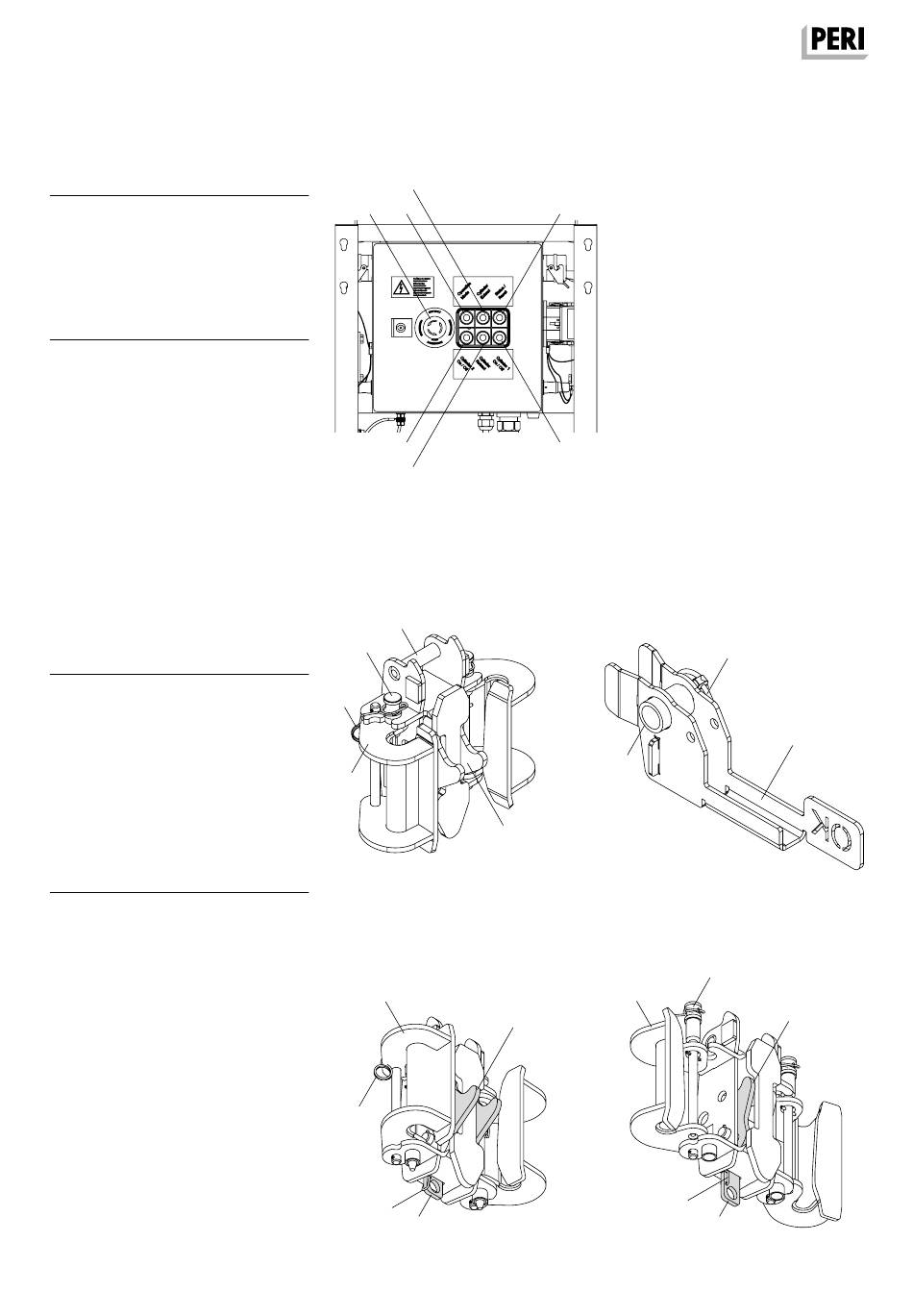

A2 Antriebsschiene, Kletterzylinder und Hydraulik
Bedienfeld
3.16 Not-Halt-Schalter
3.17 Taste „Operation Mode"
3.18 Taste „Cylinder Extend"
3.19 Taste „Status / Reset"
3.20 Taste „Cylinder 2 On / Off"
3.21 Taste „Cylinder Retract"
3.22 Taste „Cylinder 1 On / Off"
Kletterschuh RCS
Bauteile
5
Kletterschuh RCS
5.1 Kletterklinke
5.2 Klappkufe
5.3 Sicherungsbolzen
5.4 Klinkenarretierung
5.5 Klappbügel
5.6 Federsicherung
5.7 Aufnahmebolzen für Kletterwerk
93
Anzeige Kletterschuh RCS
93.1 Lagerrohr
93.2 Klappsplint
RCS C MAX Schienenklettersystem
Aufbau- und Verwendungsanleitung – Regelausführung
3.18
3.16 3.17
DR-19-133554_135500 Hydr Aggr RCS MAX 2x210
3.20
Front.eps
3.21
Abb. A2.04
5.7
5.3
5.6
5.2
5.1
DR-19-134465_109468 Kletter-
Abb. A2.05
schuh RCS 3D.eps
Kletterschuh geschlossen
5.2
5.6
5.5
SW_Kletterschuh RCSb.eps
5.4
Abb. A2.05b
3.19
3.22
Anzeige Kletterschuh RCS
93.1
Abb. A2.05a
DR-20-110322_135962 ANZEIGE KLETTER-
SCHUH RCS MAX.eps
Kletterschuh offen
5.2
5.1
5.5
SW_Kletterschuh RCSa.eps
Abb. A2.05c
93.2
93
5.3
5.1
5.4
