Löffel montieren
H
K
J
I

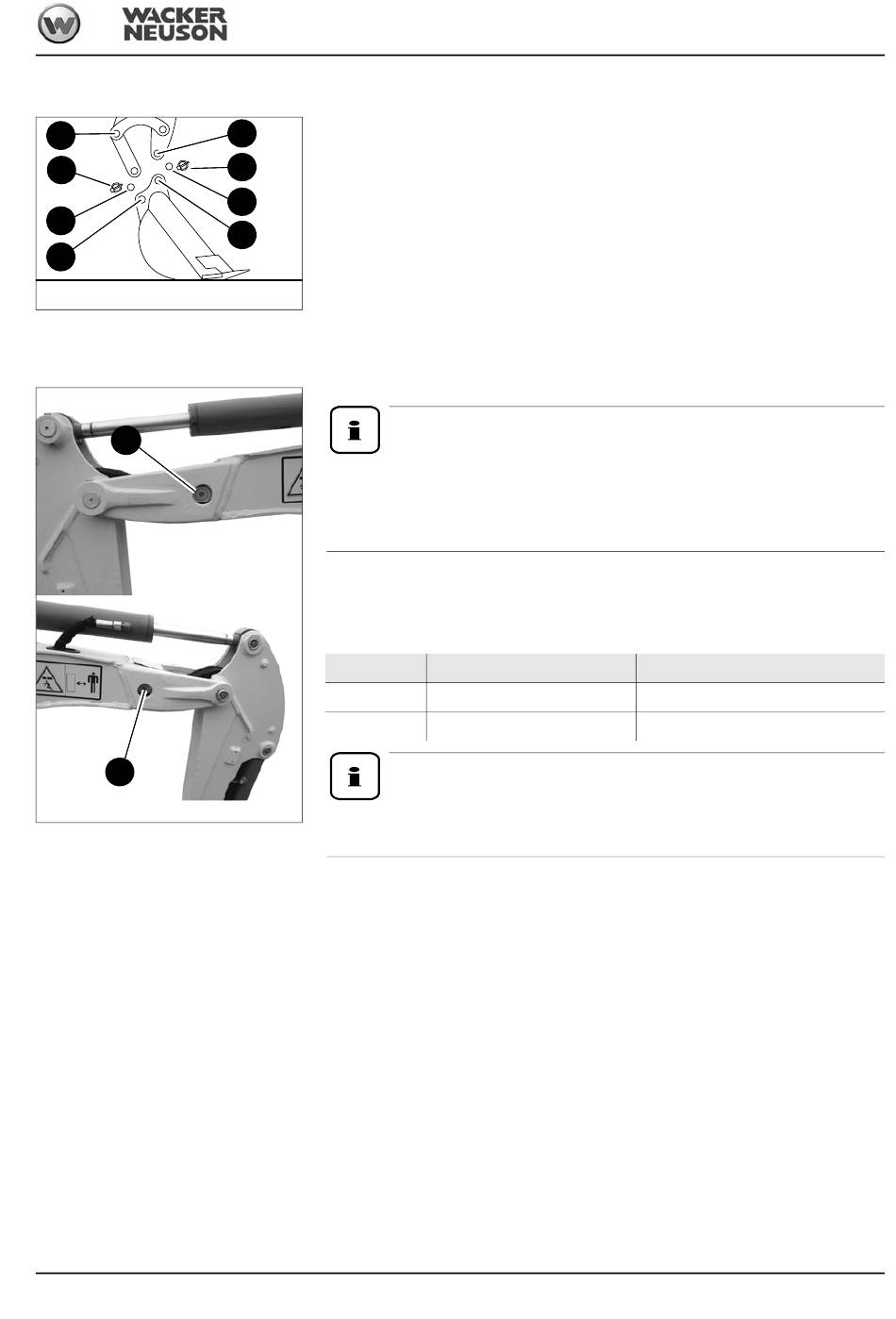

Abb. 167: Löffelmontage
Anschlüsse für die Zusatzhydraulik
T
U
Abb. 168: Anschlüsse Zusatzhydraulik
BA 803 de - Ausgabe 3.7 * 803b340.fm
• Nur einen Tieflöffel der mit der flachen Unterseite auf ebenem Untergrund abgestellt
D
ist montieren
K
• Vor dem Einsetzen der Bolzen und Gelenke, sind diese einzufetten
• Motor starten
F
• Löffelstiel so ausrichten, dass Bohrung D und E fluchten
E
• Eingefetteten Bolzen F einsetzen
• Stielzylinder betätigen, bis Bohrung H und I fluchten
• Eingefetteten Bolzen J einsetzen
• Klappstecker K montieren
Information!
Beim Hammerbetrieb empfehlen wir die Hydraulikleitungen bis zum Löffelstiel
zu verlegen, um Beschädigungen zu vermeiden.
– siehe Kapitel
chung am Löffelstiel) auf Seite 3-78
Die Zusatzhydraulik kann nach Anwenderwunsch angeschlossen werden.
Bei der Option Zusatzhydraulik - doppelwirkend ändert sich lediglich die Flussrichtung des
Hydrauliköles bei Betätigung.
Anschluss
T
U
Information!
Zum Anschließen der Zusatzhydraulik an ein Anbauwerkzeug Betriebsanlei-
tung des Anbauwerkzeugherstellers beachten.
Zum An- bzw. Abschließen wie folgt vorgehen:
☞
Maschine auf ebenem waagrechten Untergrund abstellen.
☞
Löffelstielzylinder bis zur Mitte ausfahren.
☞
Motor abstellen.
☞
Druckentlasten der Arbeitshydraulik.
– siehe Kapitel 3.19
➥
Die Kupplungen des Anbauwerkzuges können angeschlossen werden.
☞
Sicherungssperrhebel hochklappen.
☞
Zündschlüssel abziehen.
Anschlüsse für die Zusatzhydraulik (Option Verschlau-
Hubarm links
☞
Rücklaufleitung
Druckentlasten der Zusatzhydraulik auf Seite 3-75
Bedienung
Hubarm rechts
☞
Druckleitung
3-77
