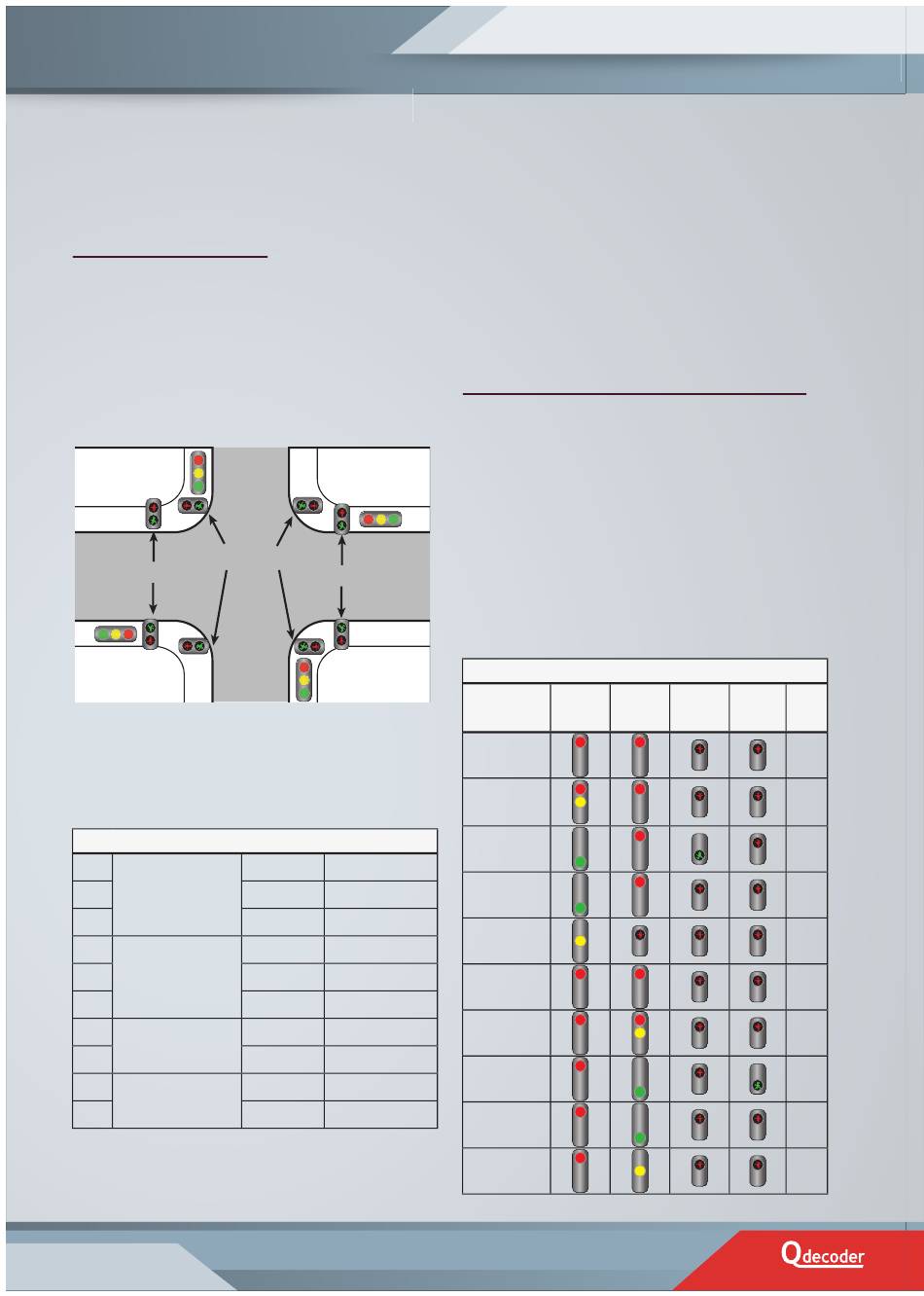

ABLAUFSTEUERUNGEN
wird mit Ampelanlagen für Fahrzeuge und
Fußgänger ausgerüstet. Spezielle Ampeln
für abbiegende Fahrzeuge werden nicht
vorgesehen.
Schritt 2: Feinentwurf
Damit können eine ganze Reihe von
Ampeln gemeinsam geschaltet werden.
Gesondert angesteuert werden nur jeweils
die Fahrzeug- und Fußgängerampeln der
waagerechten und der senkrechten Richtung.
Zur Vereinfachungen bezeichnen wir die
waagerechte Richtung mit dem Index 1 und
die senkrechte mit dem Index 2.
Fahrzeuge 2
Fußgänger 1
Fußgänger 2
Fahrzeuge 1
Wir müssen für unsere Ampeln folgende
Lampen einzeln ansteuern (und legen
gleich mal die zu verwendenden Funkti-
onsausgänge des Decoders in aufsteigender
Reihenfolge fest).
Einzellampen
1
2
Fahrzeuge 1
3
4
5
Fahrzeuge 2
6
7
Fußgänger 1
8
9
Fußgänger 2
10
Die nicht benötigten 6 Ausgänge eines
Qdecoder Z1-16+ können beliebig anders
verwendet werden, wobei Sie diese völlig
74
Fahrzeuge 1
Fußgänger 2
Fahrzeuge 2
R
Rot
Fz1
Ge
Gelb
Fz1
Gr
Grün
Fz1
R
Rot
Fz2
Ge
Gelb
Fz2
Gr
Grün
Fz2
R
Rot
Fg1
G
Grün
Fg1
R
Rot
Fg1
G
Grün
Fg1
frei für die Schaltung einer weiteren Ampel,
für einzelne Lampen oder für Signale und
Weichen einsetzen können. Die erforder-
liche Konfi guration müssen Sie allerdings
noch ergänzen.
An jedem Funktionsausgang kann ein
Qdecoder bis zu 2 A treiben. (Insgesamt
allerdings auch nicht mehr.) Ein paral-
leler Betrieb von bis zu 14 Lampen wie
für unsere Ampel benötigt, stellt also für
einen Qdecoder kein Problem dar.
Schritt 3: Zustandsdauer / Startzustand
Jetzt erarbeiten wir uns eine Abfolge von
Zuständen, die auf unserer Ampelanlage
ablaufen sollen. Der Einfachkeit halber
gehen wir davon aus, dass die Ampel mit
Rot an allen Einzelampeln startet. Für den
weiteren Ablauf nehmen wir uns das heute
in Deutschland übliche Ampelschaltschema
zum Vorbild.
Die Dauer der einzelnen Schaltzustände
ist weithin willkürlich und kann natürlich
nach Ihrem „Gefühl" abgewandelt werden.
Zustände
Fahr-
Fahr-
zeuge 1
zeuge 2
Zustand 1
Rot1
Zustand 2
RotGelb1
Zustand 3
Grün1
Zustand 4
Grün1Auto
Zustand 5
Gelb1
Zustand 6
Rot2
Zustand 7
RotGelb2
Zustand 8
Grün2
Zustand 9
Grün2Auto
Zustand 10
Gelb2
Fuß-
Fuß-
Dauer
gänger 1
gänger 2
5 s
2 s
15 s
3 s
2 s
5 s
2 s
15 s
3 s
2 s
