Schaltmodi
Die in diesem Kapitel beschriebenen
wichtigsten Schaltmodi werden von allen
Qdecodern unterstützt. Für die vielfäl-
tigen Lichtsignal-Schaltmodi gibt es das
Qdecoder-Signalbuch.
Schaltmodi der Standard-Decoder

Einzellampe, Blinklicht (1, 17, 18, 41)

Lichtumschalter (2 bis 16)
Relais-Umschaltmodi (42 bis 50)
Motormodi (31, 32)
Weichen und Formsignale (20 bis 29)
Einfache Lichtsignale
Lichteff ekte
Zufälliges Schalten
Mit dem Einstellen eines Schaltmodes
werden Eigenschaften der Funktions-
ausgänge festgelegt, die auch dann
wirksam sind, wenn die Ausgänge nicht
mit Zubehör-Schaltbefehlen geschaltet
werden (z.B. mit Funktionstasten oder
durch autonome Steuerungen).
Nach Einstellen des Modes können die Eigen-
schaften individuell geändert werden: Alle
zu den Funktionsausgängen gehörenden
Konfi gurationsvariablen sind in der Tabelle
auf der hinteren inneren Umschlagseite in
einer Übersicht zusammengefasst. Die CVs
zur Einstellung von Lichteff ekten sind nur
bei Alleskönnern verfügbar.
Sie können einen ganzen Decoder auf
gleichen Mode und gleiche Adresse
einstellen, indem Sie Mode und Adresse
in die CVs 1 und 550 eintragen und
anschließend auf CV8 den Wert 1
schreiben.
6.1.

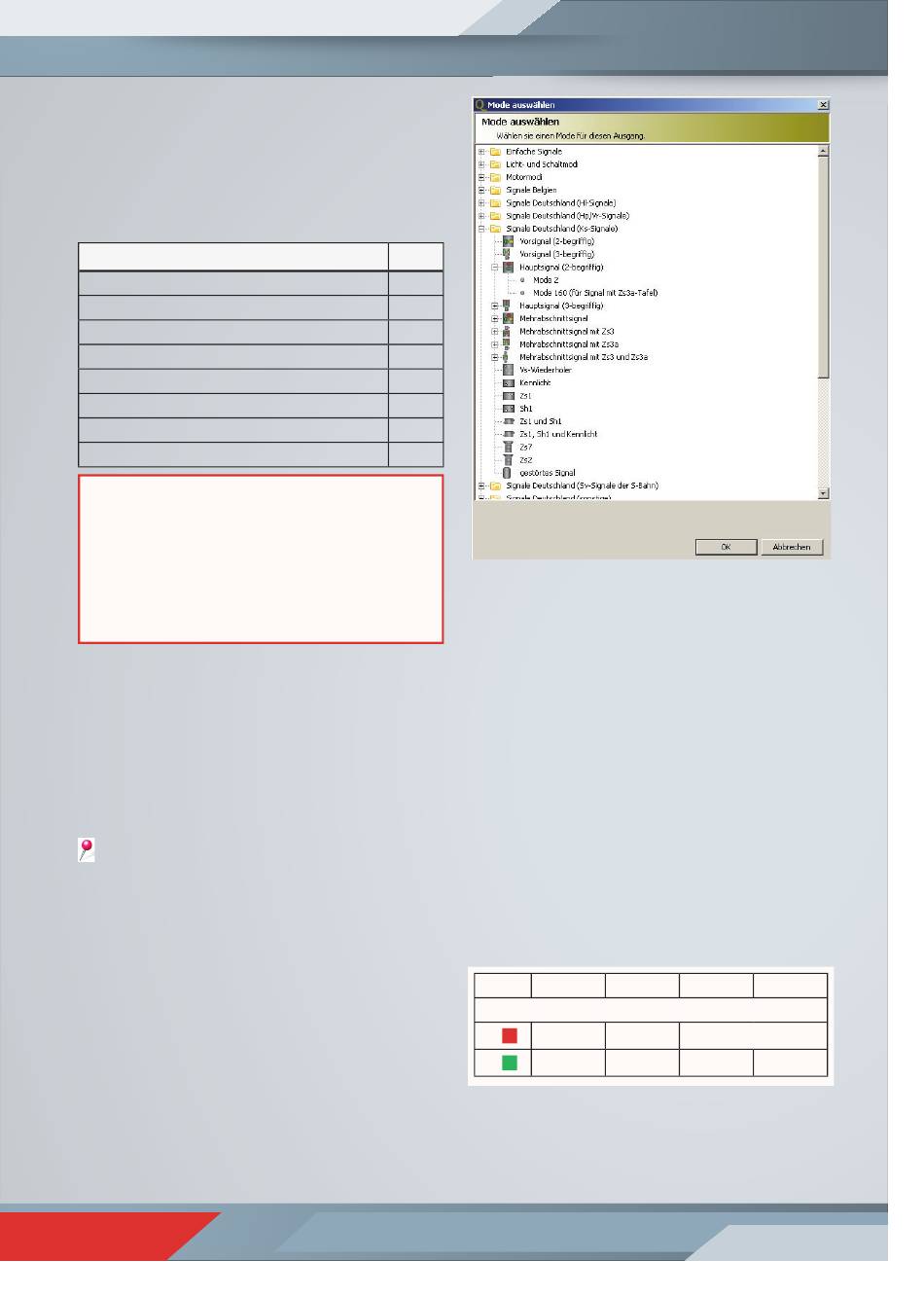

Schaltmodi mit Qrail einstellen

Neben der auf Seite 10 vorgestellten
Konfi gurationsunterstützung enthält auch
die
Konfi gurationsvariablen-Übersicht
eine Zusammenstellung von Mode und
Adresse für jeden Funktionsausgang eines
Qdecoders. Der Mode kann aus einer Liste
der für den angeschlossenen (oder händisch
ausgewählten)
Decodertyp
Modi komfortabel ausgewählt werden:
Seite
37
41
42
42
43
44
44
46
6.2.
Lampen können mit allen Qdecodern
geschaltet werden. Bei LEDs muss die
Polung beachtet werden. Nähere Infor-
mationen entnehmen Sie bitte den Anlei-
tungen, die dem jeweiligen Decoder
beiliegen. In aller Regel werden Lampen,
LEDs und Relais zwischen einem der
Funktionsausgänge 1 bis 16 und dem blau
markierten Rückleiter angeschlossen.
In die Konfi gurationsvariablen des Funkti-
onsausgangs wird in jedem Mode die
Zubehöradresse A
der Ausgang ein- und ausgeschaltet wird.
Zum Schalten einzelner Funktionsausgänge
bieten Standard-Decoder die folgenden
Modi:
Mode
A
1
A
1
Im folgenden Bild sind die unterschied-
lichen
Schaltmodi für einen Funktionsausgang
verfügbaren
schematisch dargestellt.
H A N D B U C H
SCHALTMODI
Einzellampe, Blinklicht (1, 17, 18, 41)
eingetragen, unter der
1
1
17
Schaltbefehle
aus
ein
ein
aus
blinkend
Eigenschaften
der
18
41
aus
ein
Licht-
und
37
