Die Festelegung einer Adresse ist auch für den
Einsatz in analogen Anlagen erforderlich, um
automatische Abläufe oder Tasterschaltungen
korrekt umsetzen zu können.
Ist ein Qdecoder Programmer mit dem
PC verbunden, kann die Konfi guration
dieses einen Zubehörartikels sofort in den
Qdecoder geschrieben werden
Haben Sie das Signal dann an den
Qdecoder angeschlossen, können Sie - bei
Bedarf nach Einstellung des verwendeten
Protokolls
- die Ansteuerung direkt am
Signal prüpfen. Andernfalls folgt nur das
Signal am Bildschirm
gegebenen Schaltbefehlen
2.3.4. CVs programmieren
Sind
alle
Zubehörartikel
Decoder verbunden, alle Adressen wie
gewünscht vergeben und ist ein Qdecoder
Programmer im Einsatz, dann können alle
notwendigen CVs mit einem Knopfdruck in
den angeschlossenen Decoder geschrieben
werden. Am unteren Rand des Qrail
Fensters befi nden sich dafür immer zwei
Schaltfl ächen:
14
1
2
3
4
5
6
.
den mit der Maus
.
mit
dem
Falls der Decoder unerwartete Dinge tut,
ist häufi g noch eine ältere Konfi guration
mit aktiv und stört die neu programmierte.
Dann kann mit „Decoder zurücksetzen"
und erneutem Schreiben aller CVs ein
defi nierten Zustand gebracht werden.

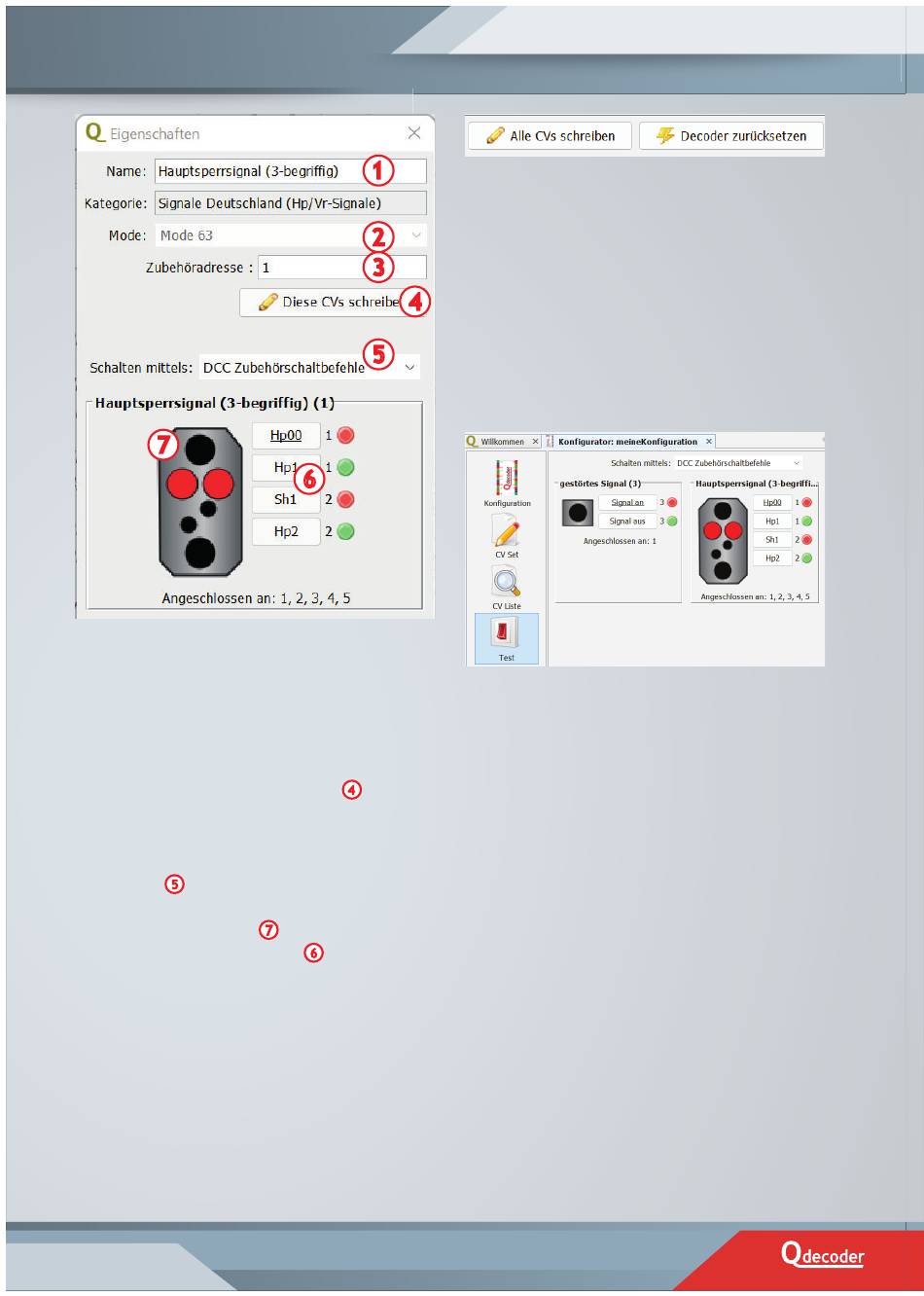

2.3.5. Testen der Konfi guration
Nach dem Erstellen der Konfi guration
kann die korrekte Funktion der Zubehörar-
tikel im auf der linken Seite anwählbaren
Testbereich ausprobiert werden.
Wurden
alle
CVs
geschrieben
und
korrekt an den Qdecoder angeschlossen,
so folgen die „physischen" Signale den
Schaltbefehlen.
Die
Reihenfolge
entspricht der Anschlussreihenfolge am
Qdecoder. Hinter dem Namen des Zubehör-
artikels wird in Klammern die Zubehör-
adresse angezeigt. Für alle verfügbaren
Signalbegriff e / Schaltzustände wird eine
Schaltfl äche dargestellt. Durch Betätigung
einer Schaltfl äche wird das entsprechende
Schaltkommando verschickt und der Signal-
schirm stellt das Signalbild dar.
In der Auswahlbox im oberen Bereich der
Testseite kann wieder die zu verwendende Art
der Zubehörschaltbefehle eingestellt werden.
2.3.6. Mode-Parameter Komfort
Für einige Modi, insbesondere solche, die
spezielle Eff ekte wie zufälliges Blinken
realisieren, können wichtige Parameter
in
den
Qdecoder
alle
Zubehörartikel
der
Zubehörartikel
