L1 Rib
Gebrauchsanweisung
Artikelnummer Bezeichnung
50-820-77-07 Vorbohrer 1,5x70x7 mm, BOD, 1 St.
50-924-07-07 Vorbohrer 1,5x20x7 mm, dental, 1 St.
50-990-00-07 Angul us 2 a bgewinkelter Schraubendreher, vol lständig
50-991-20-07 ma xDri ve-Klinge, 2,0 / 2,3 mm, 10 mm
50-991-20-71 ma xDri ve-Klinge, 2,0 / 2,3 mm, 10 mm, s teril
50-996-07-07 Vorbohrer 1,5x15x7 mm, Angul us 2, 1 St.
Neben Standardinstrumenten wie Haltezangen, Schraubendrehern etc., deren Verwendung selbsterklärend
ist, stehen Spezialinstrumente zur Verfügung, auf deren Verwendung nachfolgend eingegangen wird:

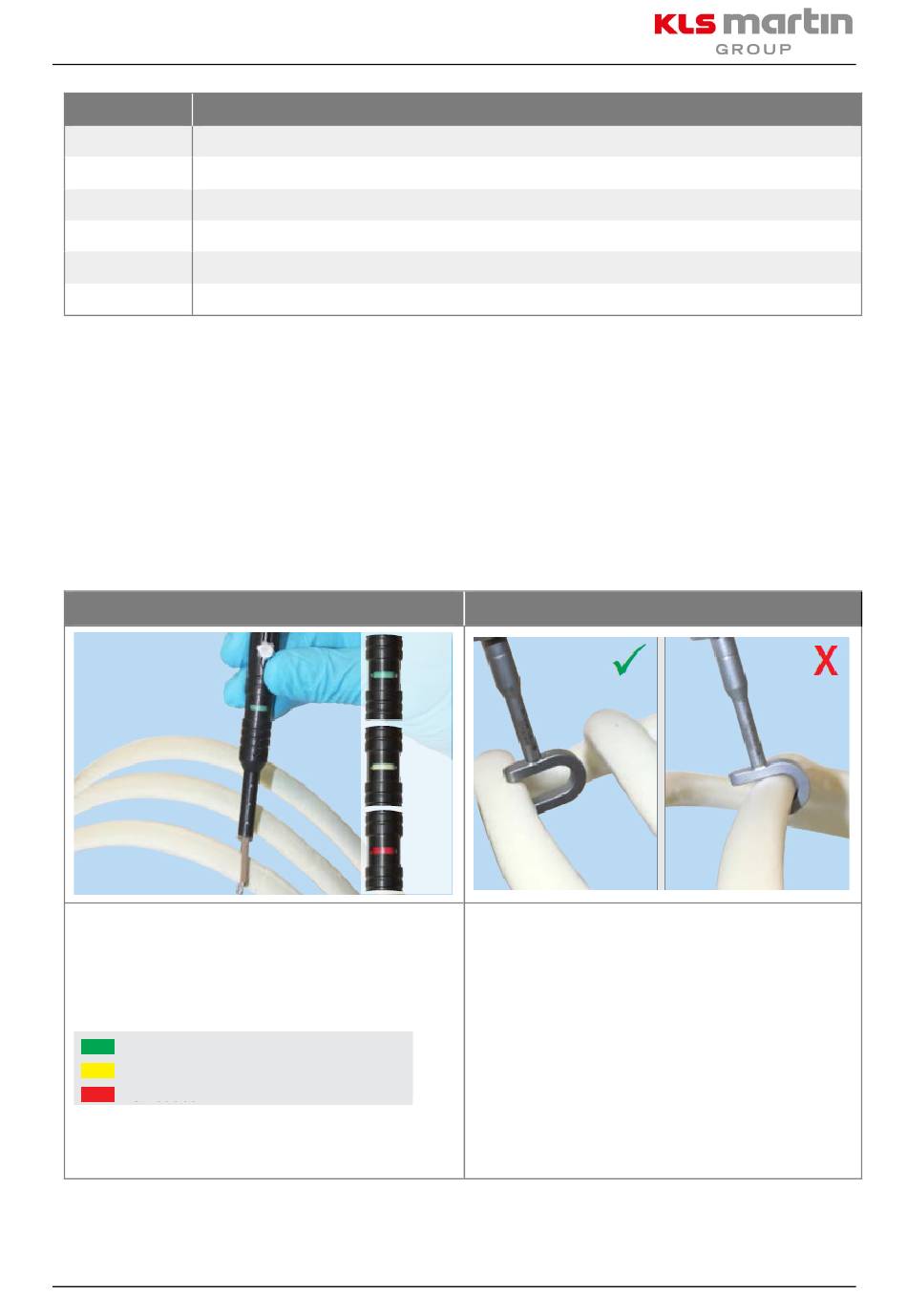

Tiefenmesser
Zur Sicherstellung, dass die Rippe eine angemessene Stärke (mindestens 7 mm) hat, ist einer der folgenden
Tiefenmesser zu verwenden. Wenn der Knochen dünner als 7 mm ist, wird eine Implantation der
Schrauben nicht empfohlen.
Verstellbarer Dreifarben-Tiefenmesser 24-015-50-07
Drücken Sie auf die Schiebetaste, um die Arbeitsenden um die
Ri ppe herum zu erweitern. Die Spitze ist gefedert und schließt
s i ch automatisch um die Rippe, wenn die Taste losgelassen
wi rd. Lesen Sie nach dem Lösen der Ta ste das Anzeigefenster
a b.
Rippe hat ausreichende Dicke.
Vorsicht: nur mit Schraubenführung verwenden.
Nicht verwenden.
Di e Schrauben sollten mehr als 7 mm i n den Knochen
ei ngelassen werden.
Revision 01
Fester Tiefenmesser 24-015-51-07
Ausreichend
Vorsicht
Nicht
verwenden
Der fes te Tiefenmesser erlaubt eine einfache Messung der
mi nimalen Rippendicke.
Pa s st der feste Tiefenmesser über die Rippe, überprüfen Sie
mi t dem verstellbaren Tiefenmesser, ob eine
Schra ubenplatzierung möglich ist. Wenn der feste
Ti efenmesser nicht über die Rippe passt, ist die Rippe dicker
a l s 7 mm. Di ese Dicke ist ausreichend für die Platzierung von
Schra uben mit oder ohne Schraubenführung zur Kontrolle des
Ins ertionswinkels.
