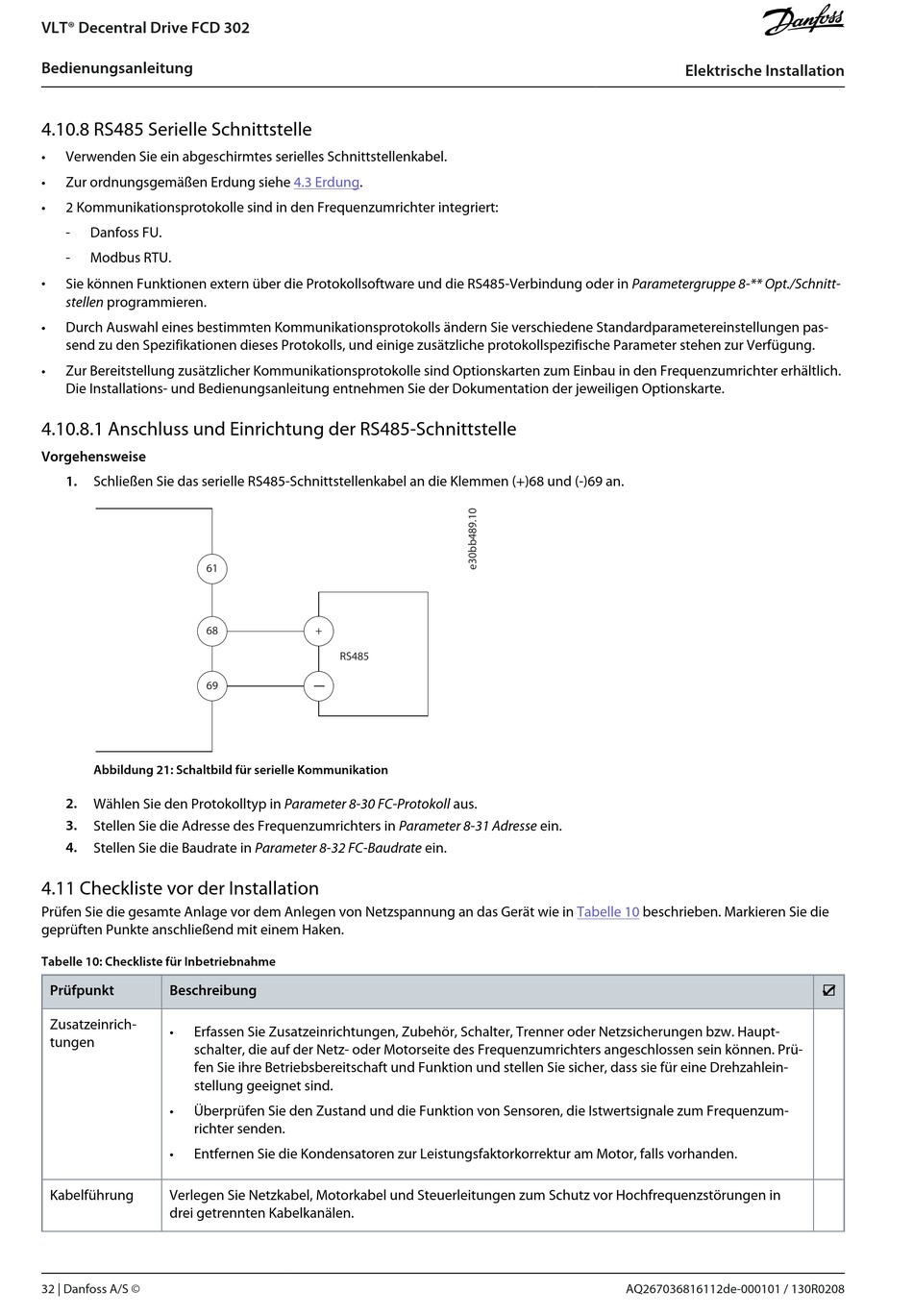

4.10.8 RS485 Serielle Schnittstelle

• Verwenden Sie ein abgeschirmtes serielles Schnittstellenkabel.
• Zur ordnungsgemäßen Erdung siehe
• 2 Kommunikationsprotokolle sind in den Frequenzumrichter integriert:
- Danfoss FU.
- Modbus RTU.
•
Sie können Funktionen extern über die Protokollsoftware und die RS485-Verbindung oder in Parametergruppe 8-** Opt./Schnitt-
stellen programmieren.
• Durch Auswahl eines bestimmten Kommunikationsprotokolls ändern Sie verschiedene Standardparametereinstellungen pas-
send zu den Spezifikationen dieses Protokolls, und einige zusätzliche protokollspezifische Parameter stehen zur Verfügung.
• Zur Bereitstellung zusätzlicher Kommunikationsprotokolle sind Optionskarten zum Einbau in den Frequenzumrichter erhältlich.
Die Installations- und Bedienungsanleitung entnehmen Sie der Dokumentation der jeweiligen Optionskarte.

4.10.8.1 Anschluss und Einrichtung der RS485-Schnittstelle

Vorgehensweise
1.
Schließen Sie das serielle RS485-Schnittstellenkabel an die Klemmen (+)68 und (-)69 an.
61
68
69
Abbildung 21: Schaltbild für serielle Kommunikation
2.
Wählen Sie den Protokolltyp in Parameter 8-30 FC-Protokoll aus.
3.
Stellen Sie die Adresse des Frequenzumrichters in Parameter 8-31 Adresse ein.
4.
Stellen Sie die Baudrate in Parameter 8-32 FC-Baudrate ein.

4.11 Checkliste vor der Installation

Prüfen Sie die gesamte Anlage vor dem Anlegen von Netzspannung an das Gerät wie in
geprüften Punkte anschließend mit einem Haken.
Tabelle 10: Checkliste für Inbetriebnahme
Prüfpunkt Beschreibung
Zusatzeinrich-
• Erfassen Sie Zusatzeinrichtungen, Zubehör, Schalter, Trenner oder Netzsicherungen bzw. Haupt-
tungen
schalter, die auf der Netz- oder Motorseite des Frequenzumrichters angeschlossen sein können. Prü-
fen Sie ihre Betriebsbereitschaft und Funktion und stellen Sie sicher, dass sie für eine Drehzahlein-
stellung geeignet sind.
• Überprüfen Sie den Zustand und die Funktion von Sensoren, die Istwertsignale zum Frequenzum-
richter senden.
• Entfernen Sie die Kondensatoren zur Leistungsfaktorkorrektur am Motor, falls vorhanden.
Kabelführung Verlegen Sie Netzkabel, Motorkabel und Steuerleitungen zum Schutz vor Hochfrequenzstörungen in
drei getrennten Kabelkanälen.
