Systemintegration

3.9 Serielle Schnittstelle RS485

3.9.1 Übersicht
RS485 ist eine Zweileiter-Busschnittstelle, die mit einer
3 3 busförmigen Netztopologie kompatibel ist. Knoten können
als Bus oder über Übertragungskabel (Nahbuskabel) an
eine gemeinsame Abnehmerleitung angeschlossen werden.
Es können insgesamt 32 Teilnehmer (Knoten) an ein
Netzwerksegment angeschlossen werden.
Netzwerksegmente sind durch Busverstärker (Repeater)
unterteilt, siehe Abbildung 3.41.
HINWEIS
Jeder Repeater fungiert in dem Segment, in dem er
installiert ist, als Teilnehmer. Jeder mit einem Netzwerk
verbundene Teilnehmer muss über alle Segmente hinweg
eine einheitliche Teilnehmeradresse aufweisen.
Schließen Sie die Segmente an beiden Endpunkten ab –
entweder mit Hilfe des Terminierungsschalters (S801) des
Frequenzumrichters oder mit einem Abschlusswiderstand.
Verwenden Sie stets ein STP-Kabel (Screened Twisted Pair)
für die Busverdrahtung, und beachten Sie die bewährten
Installationsverfahren.

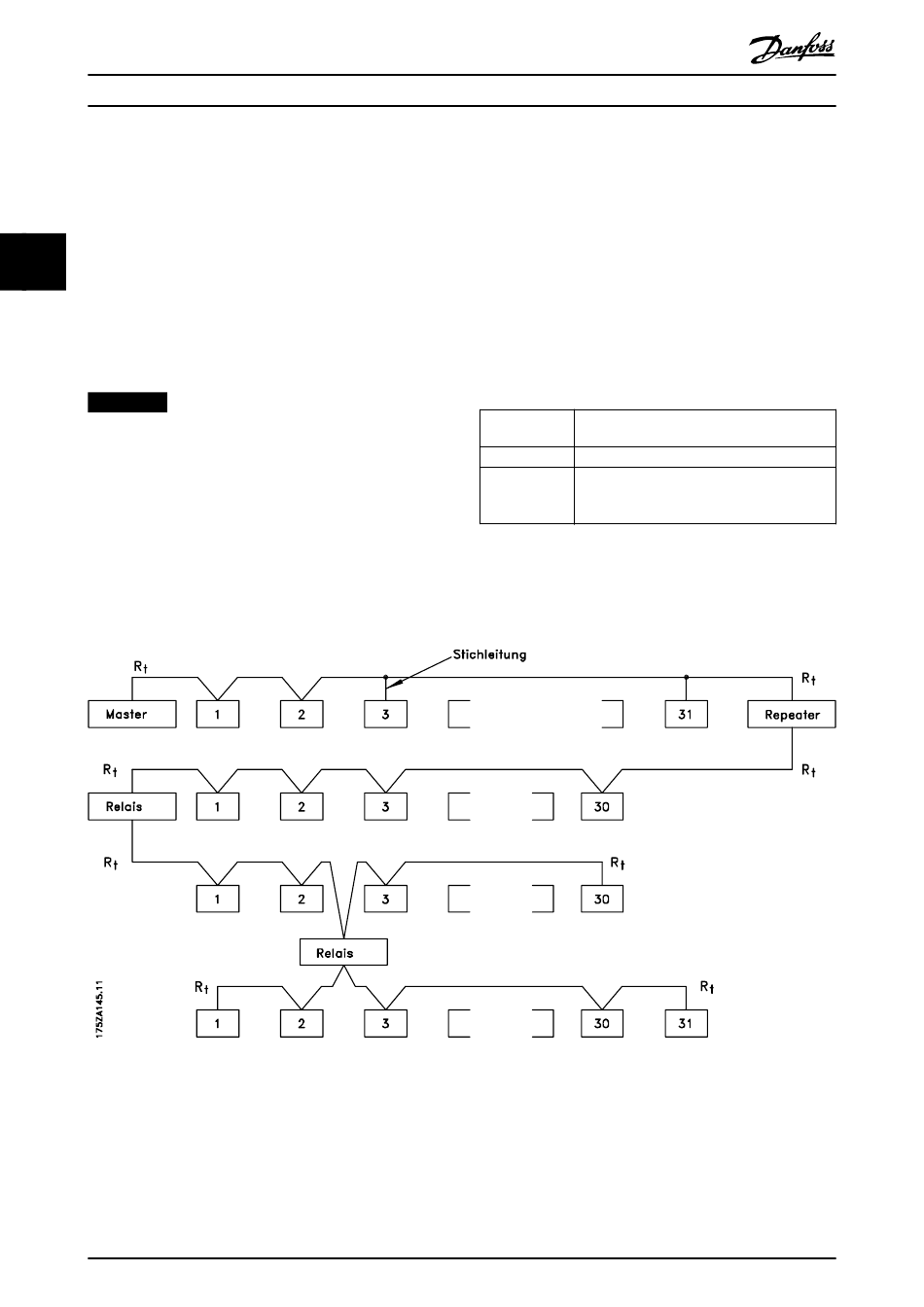

Abbildung 3.41 RS485-Busschnittstelle
74
®
VLT Refrigeration Drive FC 103
Eine Erdverbindung der Abschirmung mit geringer
Impedanz an allen Knoten ist wichtig, auch bei hohen
Frequenzen. Schließen Sie daher die Abschirmung
großflächig an Masse an, z. B. mit einer Kabelschelle oder
einer leitfähigen Kabelverschraubung. Möglicherweise
müssen Sie Potenzialausgleichskabel verwenden, um im
Netz das gleiche Erdungspotenzial zu erhalten –
insbesondere bei Installationen mit langen Kabeln.
Um eine nicht übereinstimmende Impedanz zu verhindern,
müssen Sie im gesamten Netzwerk immer den gleichen
Kabeltyp verwenden. Beim Anschluss eines Motors an den
Frequenzumrichter ist immer ein abgeschirmtes
Motorkabel zu verwenden.
Kabel
Impedanz [Ω]
Kabellänge [m]
Tabelle 3.22 Kabelspezifikationen
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.
Screened Twisted Pair (STP - verdrillte
Zweitdrahtleitung)
120
Maximal 1200 (einschließlich Abzweiglei-
tungen)
Maximal 500 von Station zu Station
