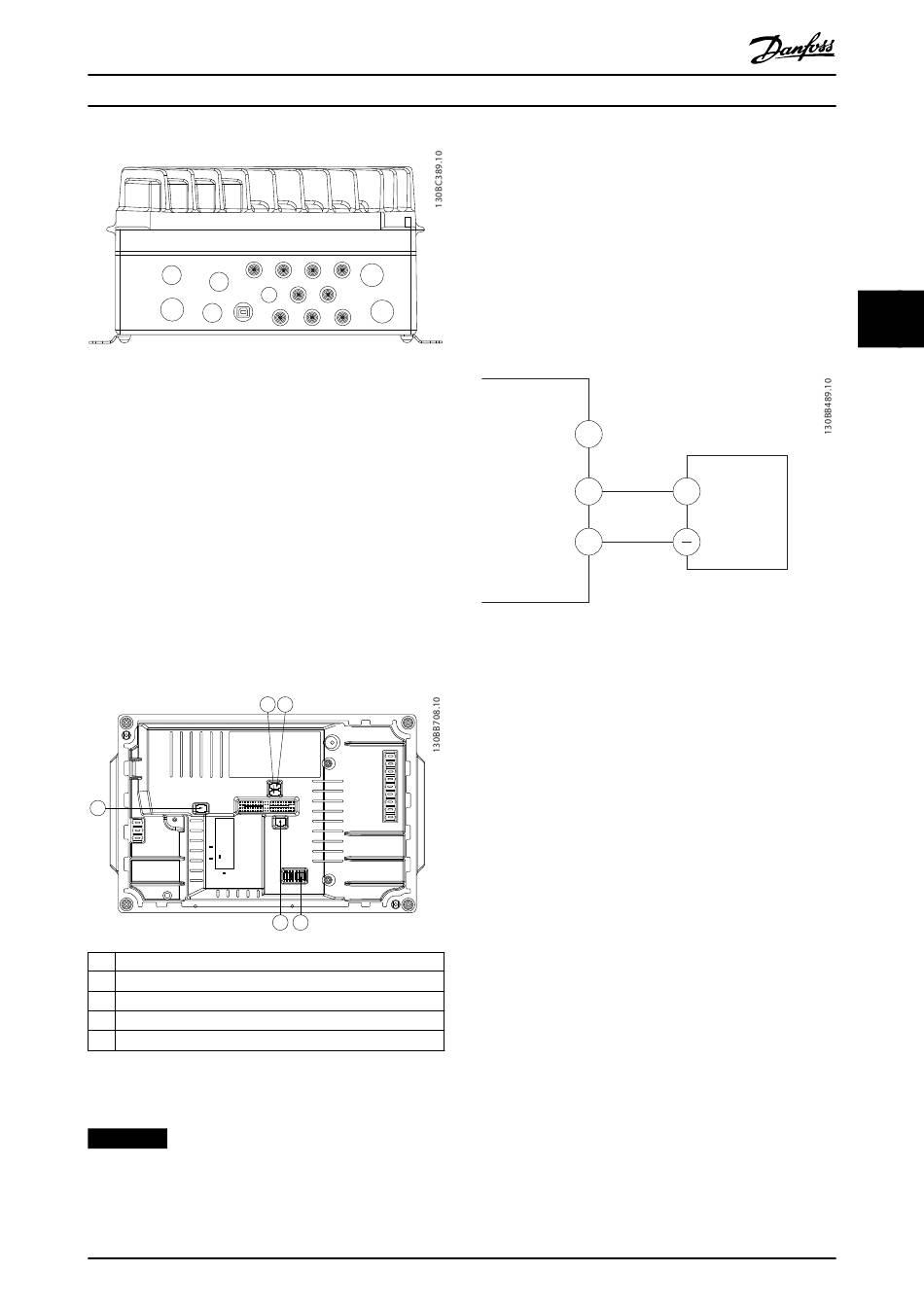

Abbildung 4.12 Anschluss von Sensoren/Stellgliedern an
M12-Buchsen

4.14 DIP-Schalter

•
An den Analogeingangsklemmen 53 und 54
können Sie eine Spannung (0-10 V) oder einen
Strom (0-20 mA) als Eingangssignal auswählen.
•
Stellen Sie Schalter S201 (Klemme 53) und S202
(Klemme 54) ein, um den Signaltyp auszuwählen.
EIN bedeutet Strom, AUS bedeutet Spannung.
•
Die Werkseinstellung von Klemme 53 ist
Drehzahlsollwert ohne Rückführung.
•
Die Werkseinstellung von Klemme 54 ist Istwert-
signal mit Rückführung.
3
1 S201 - Klemme 53
2 S202 - Klemme 54
3 S801 - Standardbusabschluss
4 PROFIBUS-Abschluss
5 Feldbusadresse
Abbildung 4.13 Position der DIP-Schalter
HINWEIS
Schalter 4 und 5 gelten nur für Frequenzumrichter mit
Feldbus-Optionen.
MG04F503
Bedienungsanleitung
RL2 33
RL1
FB2 FB1
18 19 32
1 2
4 5
Danfoss A/S © 11/2016 Alle Rechte vorbehalten.
Genauere Informationen entnehmen Sie dem VLT
PROFIBUS DP MCA 101-Programmierhandbuch.

4.15 RS485 Serielle Schnittstelle

Schließen Sie das serielle RS485-Schnittstellenkabel an die
Klemmen (+)68 und (-)69 an.
•
Verwenden Sie ein abgeschirmtes serielles
Schnittstellenkabel (empfohlen).
•
Zur vorschriftsgemäßen Erdung siehe
Kapitel 4.3 Erdung.
61
68
69
Abbildung 4.14 Schaltbild für serielle Kommunikation
Programmieren Sie zur grundlegenden Konfiguration der
seriellen Kommunikation die folgenden Parameter:
1. Den Protokolltyp in Parameter 8-30 FC-Protokoll.
2. Die Adresse des Frequenzumrichters in
Parameter 8-31 Adresse.
3. Die Baudrate in Parameter 8-32 Baudrate.
Zwei Kommunikationsprotokolle sind in den Frequenzum-
richter integriert.
•
Danfoss FC-Protokoll
•
Modbus RTU
Funktionen können Sie extern über die Protokollsoftware
und die RS485-Verbindung oder in Parametergruppe 8-**
Optionen/Schnittstellen programmieren.
Durch Auswahl eines bestimmten Kommunikationspro-
tokolls werden verschiedene
Standardparametereinstellungen passend zu den Spezifika-
tionen dieses Protokolls geändert und einige zusätzliche
protokollspezifische Parameter zur Verfügung gestellt.
Zur Bereitstellung zusätzlicher Kommunikationsprotokolle
sind Optionskarten für den Frequenzumrichter erhältlich.
Die Installations- und Betriebsanweisungen entnehmen Sie
der Dokumentation der jeweiligen Optionskarte.
®
+
RS485
25
4 4
