Elektrische Installation
Der Frequenzumrichter ist keine Sicherheitsvorrichtung. Es
obliegt dem Systemplaner Sicherheitsvorrichtungen gemäß
entsprechender nationaler Kran-/Hebevorschriften zu
integrieren.
L1(N) L2(L)
L3
Frequency converter
U
V
W
Mechanical
brake
Motor
Shaft
Brake power circuit

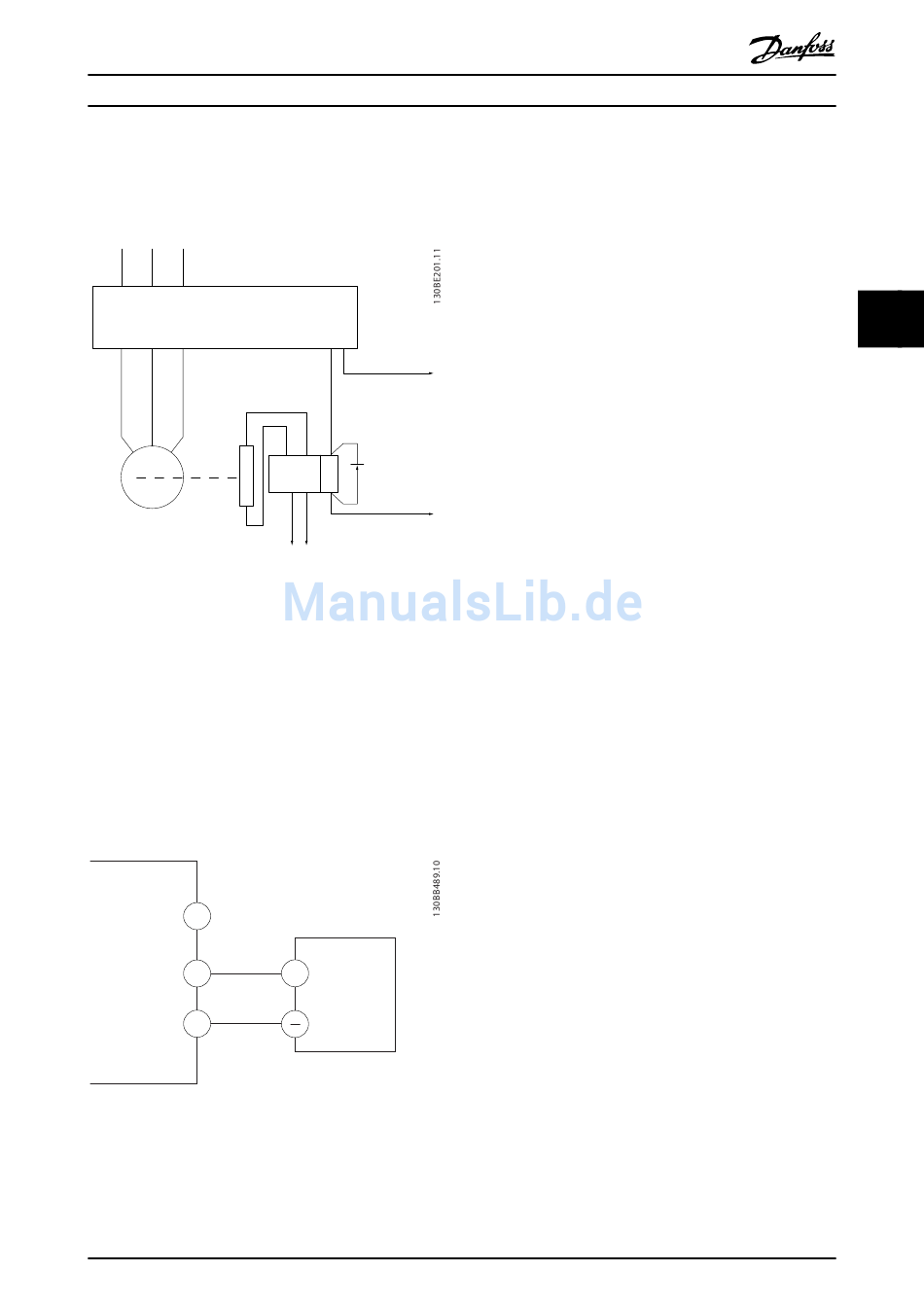

Abbildung 4.10 Anschluss der mechanische Bremse an den
Frequenzumrichter
4.8.5 RS485 Serielle Schnittstelle
Schließen Sie das serielle RS485-Schnittstellenkabel an die
Klemmen (+)68 und (-)69 an.
•
Wir empfehlen die Verwendung eines
abgeschirmten seriellen Schnittstellenkabels.
•
Zur vorschriftsgemäßen Erdung siehe
Kapitel 4.3 Erdung.
61
68
69
Abbildung 4.11 Schaltbild für serielle Kommunikation
MG07A103
Produkthandbuch
Output
relay
02
01
Command circuit
220 V AC
Output
A1
Freewheeling
contactor
diode
input
A2
380 V AC
+
RS-485
Danfoss A/S © 11/2015 Alle Rechte vorbehalten.
Programmieren Sie zur grundlegenden Konfiguration der
seriellen Kommunikation die folgenden Parameter:
1.
Den Protokolltyp in Parameter 8-30 Protocol.
2.
Die Adresse des Frequenzumrichters in
Parameter 8-31 Address.
3.
Die Baudrate in Parameter 8-32 Baud Rate.
•
Zwei Kommunikationsprotokolle sind in den
Frequenzumrichter integriert. Befolgen Sie die
Anforderungen des Motorherstellers an die
Motorkabel.
-
Danfoss FC
-
Modbus RTU
•
Funktionen können Sie extern über die Protokoll-
software und die RS485-Verbindung oder in
Parametergruppe 8-** Optionen/Schnittstellen
programmieren.
•
Durch Auswahl eines bestimmten Kommunikati-
onsprotokolls werden verschiedene
Standardparametereinstellungen passend zu den
Spezifikationen dieses Protokolls geändert und
einige zusätzliche protokollspezifische Parameter
zur Verfügung gestellt.
