Übersicht über Regler

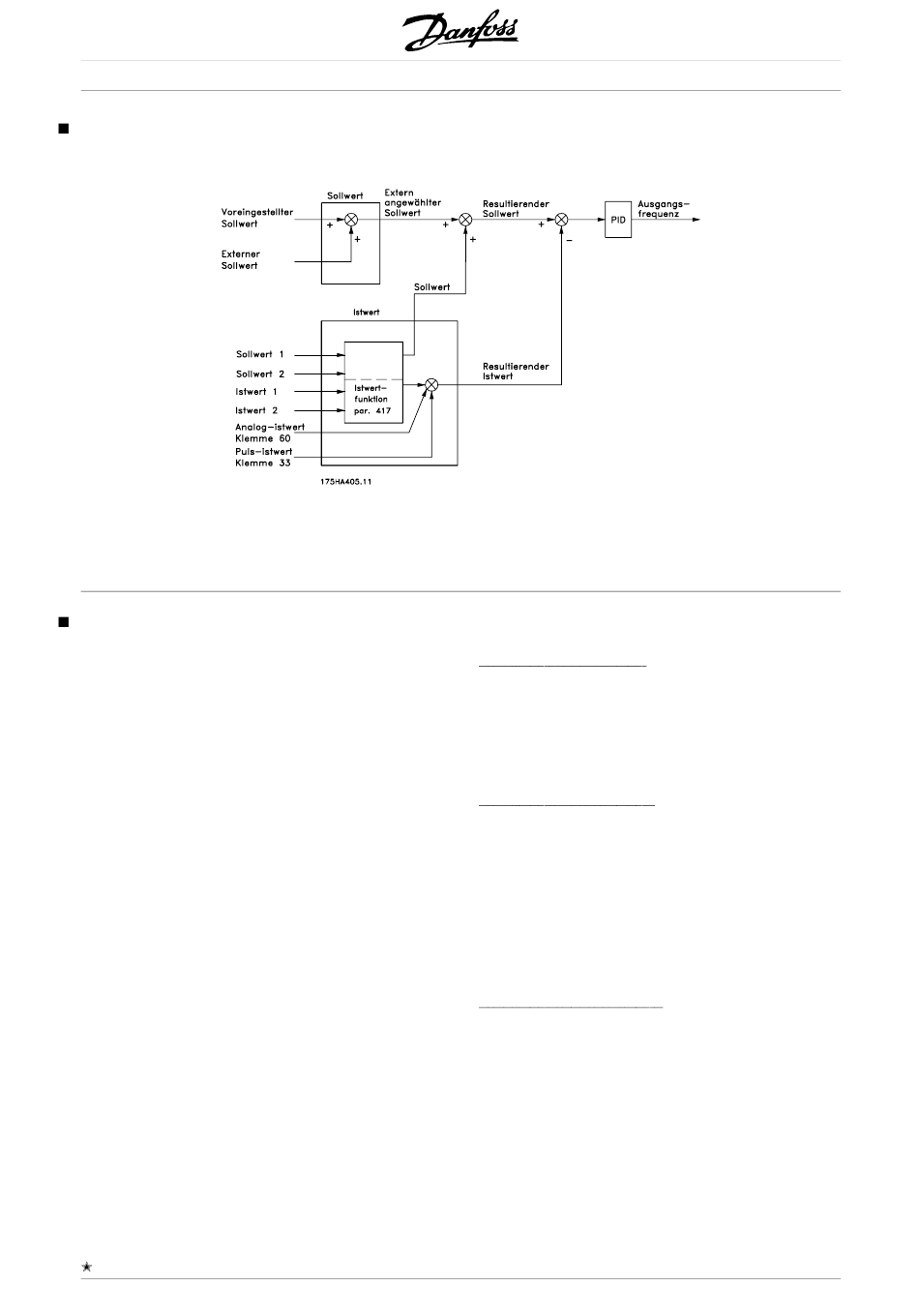

Das Blockdiagramm unten zeigt Soll- und Einstellwert
im Verhältnis zum Istwertsignal.
Wie dargestellt, wird der Fernsollwert zum Einstellwert 1
bzw. 2 hinzuaddiert. Siehe auch Sollwertverarbeitung.
Welcher Einstellwert dem Fernsollwert hinzuaddiert

Istwertverarbeitung

Das Blockdiagramm auf der nächsten Seite
zeigt die Istwertverarbeitung.
Es zeigt, wie und durch welche Parameter die
Istwertverarbeitung beeinflusst werden kann. Folgende
Istwertsignale sind möglich: Spannung, Strom, Puls
und Bus. Bei Zonenregelung müssen Istwertsignale
als Spannungseingangssignale ausgewählt werden
(Klemmen 53 und 54). Beachten Sie, dass Istwert 1
aus Bus-Istwert 1 (Parameter 535), summiert mit dem
Istwertsignalwert von Klemme 53, besteht. Istwert 2
besteht aus Bus-Istwert 2 (Parameter 536), summiert
mit dem Istwertsignalwert von Klemme 54.
Zusätzlich verfügt der Frequenzumrichter über
einen integrierten Rechner, der in der Lage ist,
ein Drucksignal in ein Istwertsignal für "linearen
Durchfluss" umzuwandeln. Diese Funktion wird in
Parameter 416, Istw.-Konversion, aktiviert.
Die Parameter für Istwertverarbeitung sind sowohl bei
Drehzahlsteuerung als auch bei Prozess-Regelung aktiv.
Bei Drehzahlsteuerung kann die aktuelle Temperatur
durch Anschluss eines Temperaturtransmitters an
einen Istwerteingang angezeigt werden.
Bei Prozess-Regelung gibt es - grob gesagt - drei
Möglichkeiten zur Verwendung der integrierten
PID-Regelung und der Sollwert-/Istwertverarbeitung:
1. 1 Sollwert und 1 Istwert
2. 1 Sollwert und 2 Istwerte
= Werkseinstellung. () = Displaytext. [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
144
VLT
werden muss, hängt von der in Parameter 417
Istwert-Funktion vorgenommenen Auswahl ab.

3. 2 Sollwerte und 2 Istwerte

1 Sollwert und 1 Istwert
Wenn nur ein Sollwert- und ein Istwertsignal verwendet
werden, wird Parameter 418, Sollwert 1, zum
Fernsollwert addiert. Die Summe von Fernsollwert
und Sollwert 1 wird der resultierende Sollwert, der
dann mit dem Istwersignal verglichen wird.
1 Sollwert und 2 Istwerte
Genau wie in der oben beschriebenen Situation
wird der Fernsollwert zum Sollwert 1 in Parameter
418 hinzuaddiert. Je nach der in Parameter 417,
Istwert-Funktion, ausgewählten Istwertfunktion wird
das Istwertsignal berechnet, mit dem die Summe der
Sollwerte und der Einstellwert verglichen werden soll.
Eine Beschreibung der einzelnen Istwertfunktionen wird
unter Parameter 417, Istwert-Funktion, geliefert .
2 Sollwerte und 2 Istwerte
Verwendet in Zweizonenregelung, wo mit der in
Parameter 417, Istwert-Funktion, ausgewählten
Funktion der zum Fernsollwert zu addierende
Sollwert berechnet wird.
