der 3 variablen Sollwerte (Par. 3-15, 3-16 und 3-17) gewählt. Digitalpoti ist ein digitales Potentiometer. Dies wird auch als Drehzahl auf/ab-Regler oder

Gleitkomma-Steuerung bezeichnet. Zu seiner Einrichtung wird ein Digitaleingang programmiert, den Sollwert zu erhöhen, während ein anderer Digital-

eingang programmiert wird, den Sollwert zu verringern. Ein dritter Digitaleingang kann zum Quittieren des Digitalpoti-Sollwerts dienen. Alle variablen

Sollwerte und der Bussollwert werden addiert, um den gesamten externen Sollwert zu erhalten. Der externe Sollwert, der Festsollwert oder die Summe

aus beiden kann als aktiver Sollwert gewählt werden. Schließlich kann dieser Sollwert über den relativen Festsollwert (Par. 3-14) skaliert werden.

Der skalierte Sollwert wird wie folgt berechnet:

Sollwert

Wobei X der externe Sollwert, der Festsollwert oder eine Summe aus diesen und Y der relative Festsollwert (Par 3-14) in [%] ist.

ACHTUNG!

Wird Y, der relative Festsollwert (Par. 3-14) auf 0 % eingestellt, hat die Skalierung keinen Einfluss auf den Sollwert.

2.8.8. Istwertverarbeitung

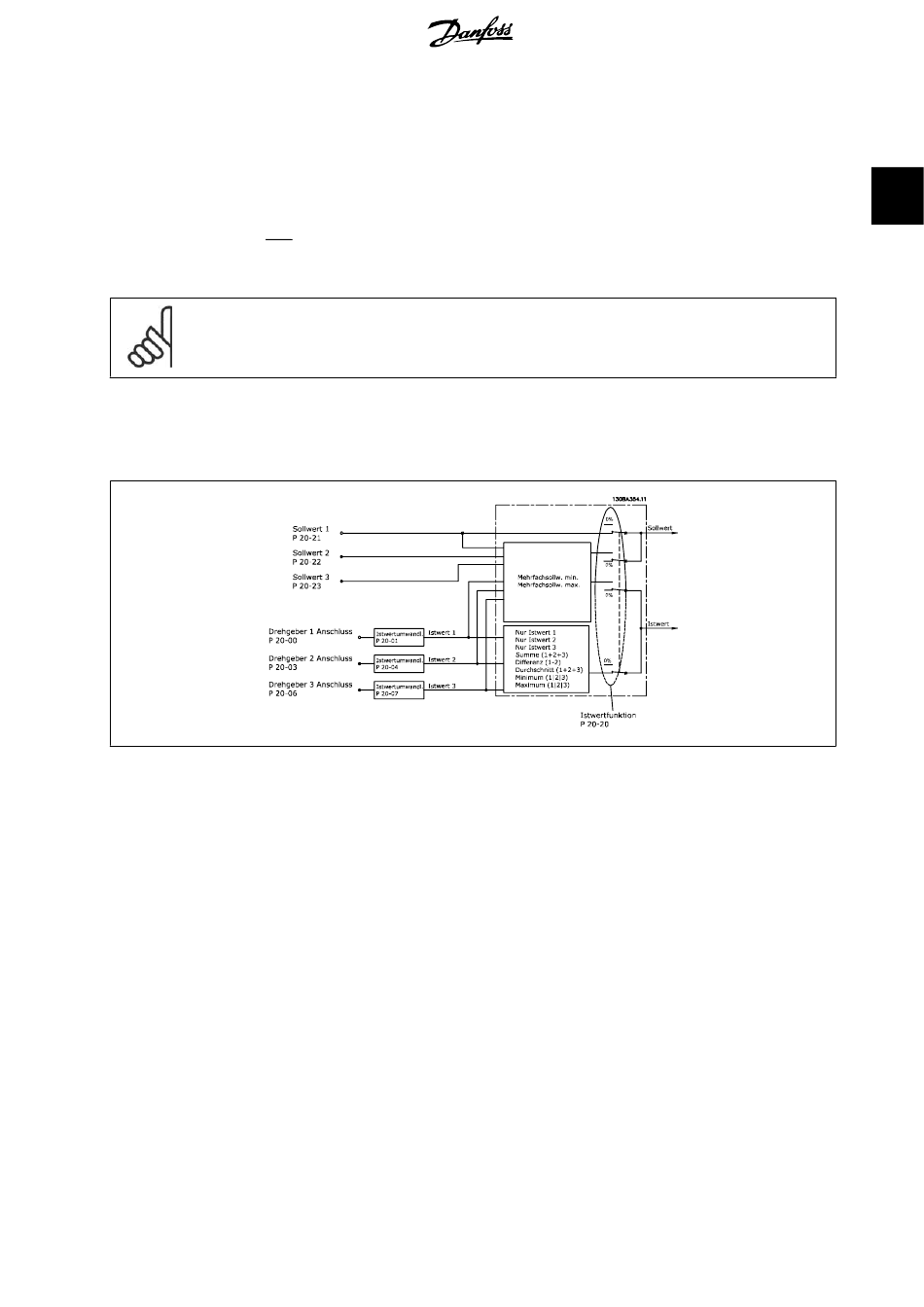

In der Abbildung unten ist das System zur Verarbeitung des Istwertsignals dargestellt.

Die Istwertverarbeitung kann konfiguriert werden, mit Anwendungen zu arbeiten, in denen erweiterte Regelung erforderlich ist, wie mehrere Sollwerte

oder mehrere Istwerte. Es gibt drei Möglichkeiten zur Verwendung der integrierten PID-Regelung bei der Istwertverarbeitung:

1 Zone, 1 Sollwert

1 Zone und 1 Sollwert ist eine einfache Konfiguration. Sollwert 1 wird zu allen anderen Sollwerten addiert (falls vorhanden, siehe Sollwertverarbeitung)

und das Istwertsignal wird über Par. 20-20 gewählt.

Mehrere Zonen, 1 Sollwert

Die Konfiguration „Mehrere Zonen, 1 Sollwert" verwendet zwei oder drei Istwertgeber, aber nur einen Sollwert. Die Istwerte können addiert, subtrahiert

(nur Istwert 1 und 2) oder es kann ihr Mittelwert gebildet werden. Daneben kann der Maximal- oder Mindestwert verwendet werden. Sollwert 1 wird

ausschließlich in dieser Konfiguration verwendet.

Mehrere Zonen, mehrere Sollwerte

Dies wendet einen einzelnen Sollwert für jeden Istwert an. Der PID-Regler des Frequenzumrichter wählt ein Paar zur Steuerung des Frequenzumrichters

basierend auf der Auswahl des Benutzers in Par. 20-20. Wird

die Drehzahl des Frequenzumrichters. (Ein negativer Wert ist immer kleiner als ein positiver Wert!)

Multisollwert min.

Wird

[13] gewählt, bestimmt das Soll-/Istwertpaar mit der größten Differenz die Drehzahl des Frequenzumrichters.

max.

[14] versucht, alle Zonen auf oder unter ihren Sollwerten zu halten, während

Sollwerten zu halten.
