2. Einführung zum VLT HVAC Drive
Sollwert, der Festsollwert oder die Summe aus beiden kann als aktiver Sollwert gewählt werden.
Schließlich kann dieser Sollwert über den relativen Festsollwert (Par. 3-14) skaliert werden.
Der skalierte Sollwert wird wie folgt berechnet:
2
Sollwert
Wobei X der externe Sollwert, der Festsollwert oder eine Summe aus diesen und Y der relative
Festsollwert (Par 3-14) in [%] ist.

2.8.8. Istwertverarbeitung

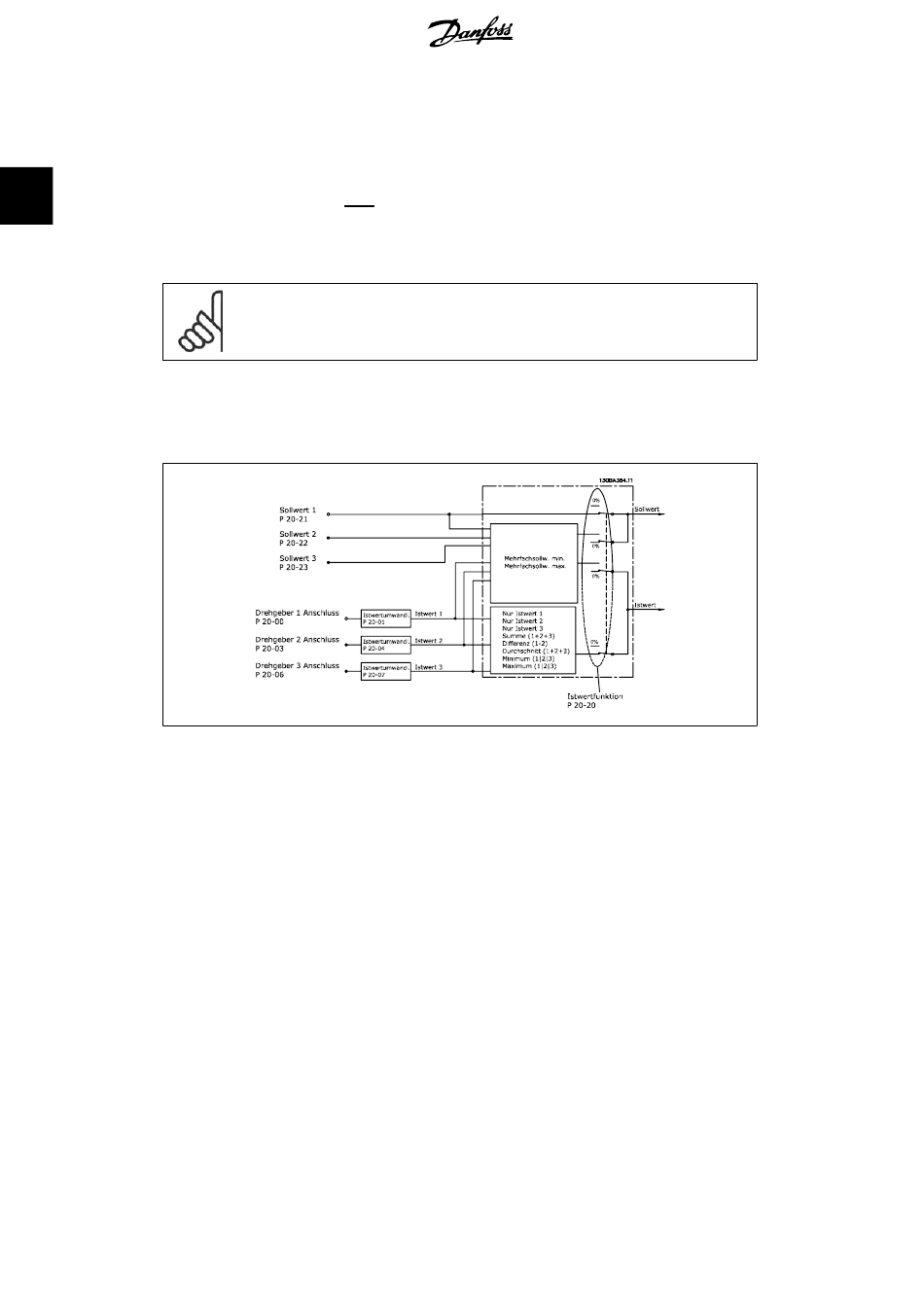

In der Abbildung unten ist das System zur Verarbeitung des Istwertsignals dargestellt.
Die Istwertverarbeitung kann konfiguriert werden, mit Anwendungen zu arbeiten, in denen er-
weiterte Regelung erforderlich ist, wie mehrere Sollwerte oder mehrere Istwerte. Es gibt drei
Möglichkeiten zur Verwendung der integrierten PID-Regelung bei der Istwertverarbeitung:
1 Zone, 1 Sollwert
1 Zone und 1 Sollwert ist eine einfache Konfiguration. Sollwert 1 wird zu allen anderen Sollwerten
addiert (falls vorhanden, siehe Sollwertverarbeitung) und das Istwertsignal wird über Par. 20-20
gewählt.
Mehrere Zonen, 1 Sollwert
Die Konfiguration „Mehrere Zonen, 1 Sollwert" verwendet zwei oder drei Istwertgeber, aber nur
einen Sollwert. Die Istwerte können addiert, subtrahiert (nur Istwert 1 und 2) oder es kann ihr
Mittelwert gebildet werden. Daneben kann der Maximal- oder Mindestwert verwendet werden.
Sollwert 1 wird ausschließlich in dieser Konfiguration verwendet.
Mehrere Zonen, mehrere Sollwerte
Dies wendet einen einzelnen Sollwert für jeden Istwert an. Der PID-Regler des Frequenzumrichter
wählt ein Paar zur Steuerung des Frequenzumrichters basierend auf der Auswahl des Benutzers
in Par. 20-20. Wird
sten Differenz die Drehzahl des Frequenzumrichters. (Ein negativer Wert ist immer kleiner als ein
positiver Wert!)
42
( )
Y
X X
= + ×
100
ACHTUNG!
Wird Y, der relative Festsollwert (Par. 3-14) auf 0 % eingestellt, hat die Skalierung
keinen Einfluss auf den Sollwert.
2-Zonen-Maximum
[14] gewählt, bestimmt das Soll-/Istwertpaar mit der klein-
