16 – MOTOR DATEN
Dieses Menü sieht die Eingabe der Motortypenschilddaten und die "Basis"-Werte für die Spannungs-/Frequenzkennli-
nie vor. Wenn die eingegebenen Daten korrekt sind, funktioniert der Antrieb und folglich die gesamte Anwendung auf
optimale Weise. Diese Daten sind für Folgendes erforderlich:
a) Berechnung der Normalisierungsfaktoren, die für die Steuerung erforderlich sind
b) Berechnung der Schätzwerte für die Motorparameter, die für die Steuerung erforderlich sind
Nennspannung, Nenndrehzahl, Nennstrom müssen eingegeben werden. Nach der Einstellung dieser Parameter muss
der Befehl Werte Übernehmen gegeben werden, damit die oben genannten Daten (a) und (b) berechnet werden kön-
nen. Der Antrieb kann nicht betrieben werden, solange der Befehl Werte Übernehmen nicht eingestellt wurde. Wenn
sich einige Werte als inkompatibel herausstellen, oder wenn die Motorgröße sehr viel kleiner ist als die Frequenzum-
richtergröße, wird eine Fehlermeldung angezeigt, die angibt, dass ein falscher Wert eingegeben wurde ("overflow"),
und im Untermenü "Mot plate data" wird die vorherige Parameterserie rückgesetzt.
PAR 2010
Menü PAR Beschreibung
16.1 2000 Nennspannung
Die auf dem Typenschild angegebene Motornennspannung einstellen. Das ist die Spannung, die der Antrieb
der Motornennfrequenz liefern muss.
Menü PAR Beschreibung
16.2 2002 Nennstrom
Nennstrom des Motors beim Nennwert der Leistung (kW / HP) und der Spannung (auf dem Datenschild des
Motors angegeben).
Bei der Steuerung mehrerer parallel geschalteter Motoren mit einem einzigen Antrieb (nur in der Betriebsart U/f
möglich, einen Wert eingeben, der der Summe der Nennströme aller Motoren entspricht; in diesem Fall keine
"Autotunning"-Maßnahme ausführen.
Menü PAR Beschreibung
16.3 2004 Nenndrehzahl
Nenndrehzahl des Motors bei Volllast in rpm.
Menü PAR Beschreibung
16.4 2008 Polpaare
Einstellung der Anzahl der Motorpolpaare.
(*) Offener Regelkreis (Sensorless) = 30pp; Geschlossener Regelkreis (CL) = 50pp.
78
PAR 2002
Motor & Co.
Type: ABCDE
To 48 Nm Io 20.4 A
Tn 46 Nm In 19.6 A
2
Jm 6 gm Kt 2.35 Nm/A
Feedback RE 21-1-V32
Ins class F IEC34-1 Pt130°C Ph3 Poles
Made in ..............

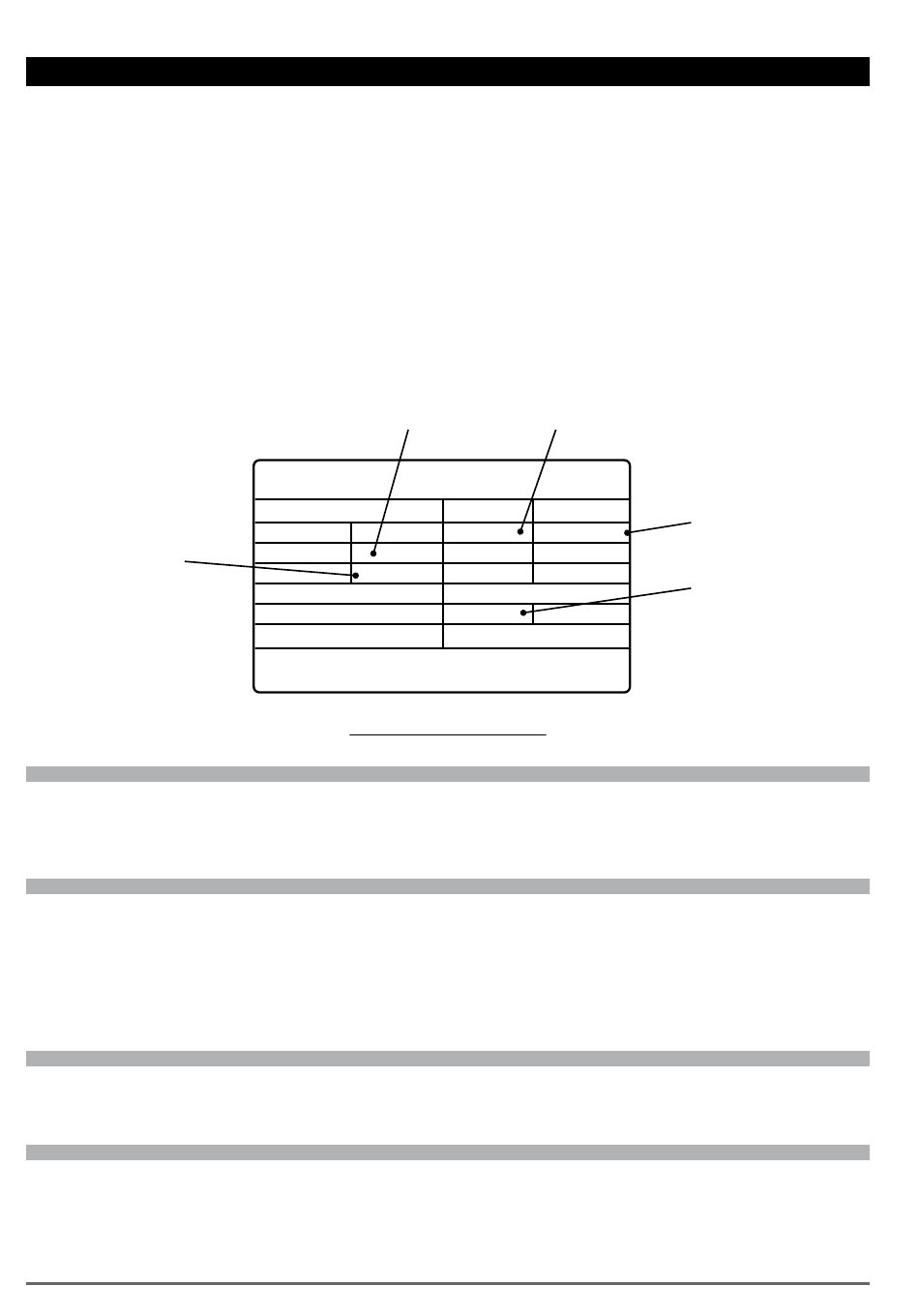

Beispiel Motortypenschilder

UM Typ FB BIT
V FLOAT
UM Typ FB BIT
A FLOAT
UM Typ FB BIT
rpm FLOAT
UM Typ FB BIT
UINT16
PAR 2000
Brushless Servomotor
Nr
12345-91 Pn 9.614 kW
Vn 299 V Speed 2000 rpm
Ipk 51 A Duty S1
Fan 220 V IP 54
Brake / Nm / Vdc
8 Weight 38 kg
Def Min
SIZE 50.0
Def Min
SIZE 1.0
Def Min
SIZE 10.0
Def Min
SIZE 1
ADV200 • Beschreibung der Funktionen und Parameterliste
PAR 2004
8/2 = 4 (PAR 2008)
Max Zugr
690.0 RWZS FVS
Max Zugr
2200.0 RWZS FVS
Max Zugr
32000.0 RWZS FVS
Max Zugr
(*) RWZS FVS
Mod
Mod
Mod
Mod
