Auswahl des Eingangstyps (Spannungs- oder Stromeingang)der Erweiterungskarte. Ausgehend vom Ein-
gangssignal müssen die Schalter auf der Reglerplatine verschoben Erweiterungskarte. Standardcodierung der
Eingänge: Spannungssignale.
0 -10V...+10V
1 0..10V
2 4..20mA
3 0..20mA
4 PT1000
5 NI1000
6 PT100
7 0.1V..10.1V
8 KTY84
Wird Option 0 eingestellt, kann an den betroffenen Analogeingang eine maximale Spannung von ±12,5V ange-
legt werden (typischerweise ±10V/5mA). Wenn das Signal als Sollwert eingesetzt wird, kann die Umkehrung
der Drehrichtung des Antriebs durch Umkehrung der Spannungspolarität erzielt werden.
Wird Option 1 eingestellt, kann an den betroffenen Analogeingang eine maximale Spannung von 12,5V ange-
legt werden (typischerweise 10V/5mA).
Wird Option 2 eingestellt, kann an den betroffenen Analogeingang ein Stromsignal von 4 ... 20 mA angelegt
werden. Das Signal muss positiv sein.
Wird Option 3 eingestellt, kann an den betroffenen Analogeingang ein Stromsignal von 0 ... 20 mA angelegt
werden. Das Signal muss positiv sein.
Wird Option 4 eingestellt, kann an den betroffenen Analogeingang einer PT1000-Sonde kommendes Signalan-
gelegt werden.
Wird Option 5 eingestellt, kann an den betroffenen Analogeingang einer NI1000-Sonde kommendes Signalan-
gelegt werden.
Wird Option 6 eingestellt, kann an den betroffenen Analogeingang einer PT100-Sonde kommendes Signalan-
gelegt werden.
Wird Option 7 gewählt, kann an den betroffenen Analogeingang eine Spannung von 0,1V..10,1V angelegt wer-
den. Außerdem kann ein Signalausfall (wegen Verbindungsunterbrechung oder Kurzschluss) über den Alarm
[62] AnaEingFehler erfasst werden.
Wird Option 8 gewählt, kann an den betroffenen Analogeingang ein Temperaturfühler KTY84 angeschlossen
werden (als Versorgungssignal muss ein Analogausgang verwendet werden). Außerdem kann ein Signalausfall
(wegen Verbindungsunterbrechung oder Kurzschluss) über den Alarm [62] AnaEingFehler erfasst werden.
Menü
PAR
Beschreibung
14.35
1604 Ana Eingang 1X Skal
14.47
1654 Ana Eingang 2X Skal
Einstellung eines Multiplikationskoeffizienten, der auf den entsprechenden Analogeingang angewendet wird.

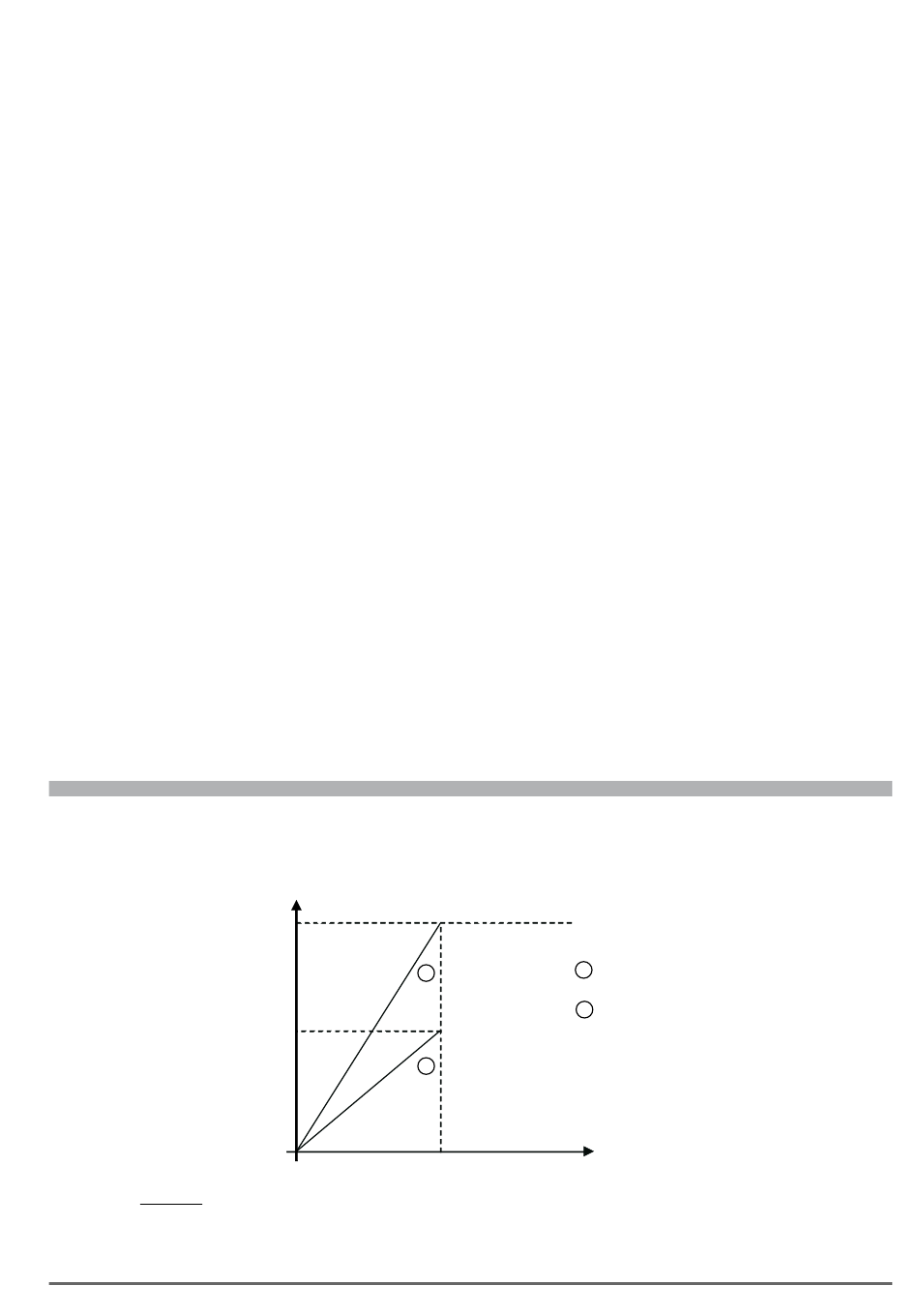

Beispiel :
Der Drehzahlsollwert eines Antriebs wird mit einer maximalen externen Spannung von 5 V zugewiesen. Mit
diesem Wert muss der Antrieb die höchstzulässige Drehzahl erreichen (die mit Full Scale Speed eingestellt
wurde).
ADV200 • Beschreibung der Funktionen und Parameterliste
UM
Typ
FLOAT
FLOAT
Speed
100%
2
50%
0
FB BIT
Def
1.0
1.0
1
2
1
5V
10V
Min
Max
-20.0
20.0
-20.0
20.0
Analog inp xX scale = 1,0
Analog inp xX scale = 2,0
Zugr
Mod
RW
FVS
RW
FVS
67
