Hinweis !
Werkseitig ist der Antrieb für die Steuerung von Asynchronmotoren eingestellt. Für den Übergang zum Steuermodus Synchronmo-
toren den Befehl Laden Syn Kontrolle (Im Menü 4 EINSTELUNG ANTRIEB anfänglich den Parameter PAR 554 Zugangs Mode =
Experte einstellen, danach, ebenfalls im Menü 4 - EINSTELUNG ANTRIEB, den Parameter 6100 Laden Syn Kontrolle ausführen)
ausführen, der Antrieb wird daraufhin neu gestartet (in dieser Betriebsart beziehen sie sich bitte auf das Handbuch „ADV200 –
Vektorumrichter mit Feldorientierung für Synchronmotoren – Funktionsbeschreibung und Parameterliste", das von der Internetsei-
te www.gefran.com heruntergeladen werden kann).
Für die Rückkehr zum Steuermodus Asynchronmotoren den Befehl Laden Asyn Kontrolle (Parameter 6100) ausführen, der An-
trieb wird daraufhin für den neuen Modus gestartet.

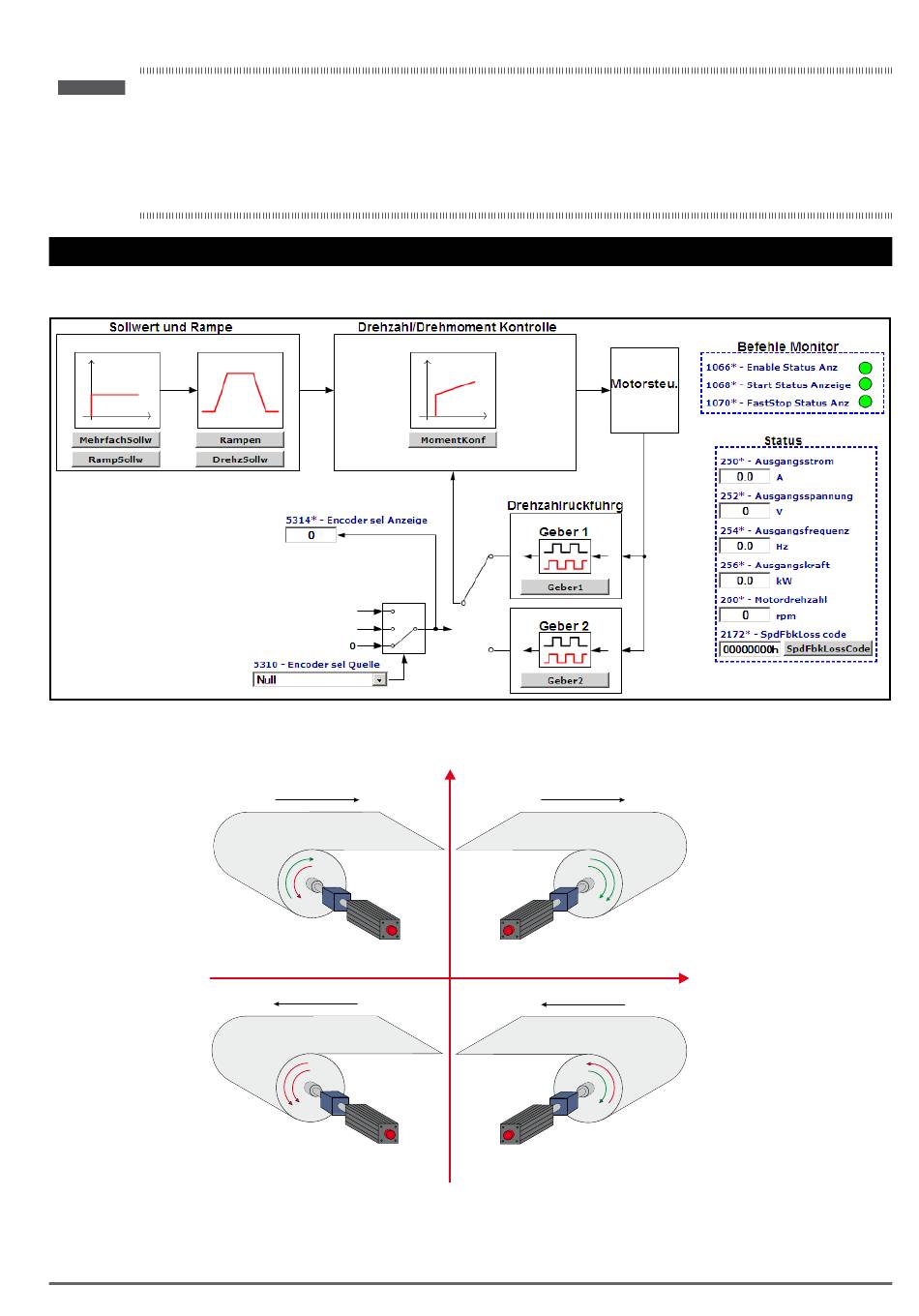

1 – MONITOR
Im Menü MONITOR werden die Werte der gemessenen Maßeinheiten und Betriebsparameter des Antriebs angezeigt.
Beziehung zwischen den Überwachungsparametern Drehzahl-Drehmoment-Leistung
IPA 260 Motor speed
IPA 284 Torque current
IPA 3354 Output active curr = Negative
IPA 256 Output power
IPA 260 Motor speed
IPA 284 Torque current
IPA 3354 Output active curr = Positive
IPA 256 Output power
ADV200 • Beschreibung der Funktionen und Parameterliste
II
Line Direction
T
w
= Positive
= Negative
Brake FWD
= Negative
Line Direction
T
w
= Negative
= Negative
Motor REV
= Positive
III
Speed
Line Direction
T
w
IPA 260 Motor speed
IPA 284 Torque current
IPA 3354 Output active curr = Positive
Motor FWD
IPA 256 Output power
Line Direction
T
w
IPA 260 Motor speed
IPA 284 Torque current
IPA 3354 Output active curr = Negative
Brake REV
IPA 256 Output power
I
= Positive
= Positive
= Positive
Torque
= Negative
= Positive
= Negative
IV
