22.4 - FUNKTIONEN/MOTOR ÜBERLAST
Die Funktion Überlastkontrolle liefert eine zusätzliche Logik zum Schutz des Motors vor thermischen Überlasten.
Dieser Schutz verhält sich nach der typischen I²t-Kennlinie und ahmt den Schutz des Thermorelais des vom Antrieb
ADV200 gesteuerten Motors nach.
Wenn die Funktion freigegeben ist, wird bei jedem Ausschalten des Antriebs der vom Integrator erreichte Wert gespei-
chert. Bei jedem Einschalten des Antriebs wird der gespeicherte Wert wieder aufgenommen.

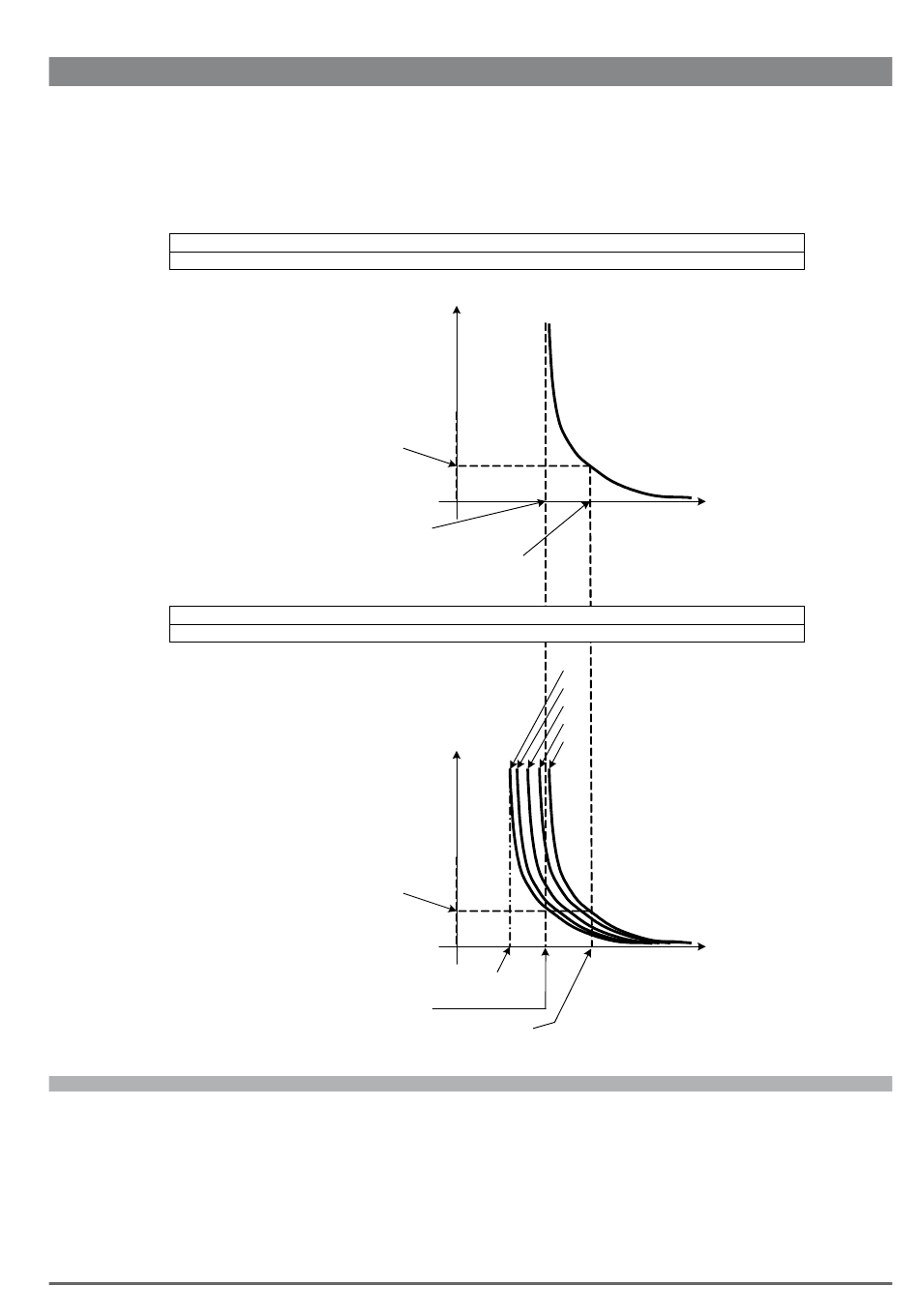

I2tm Overload time - PAR 3216 Motor Fan type = (0) Auto fan - PAR 260 Motor speed > PAR 2004 Rated Speed
(PAR 2002 Rated Current)*(PAR 3206 Motor service factor)
(PAR 2002 Rated Current)*(PAR
I2tm Overload time - PAR 3216 Motor Fan type = (0) Auto fan - PAR 260 Motor speed > PAR 2004 Rated Speed
(PAR 2002 Rated Current)*(
(PAR 2002 Rated Current)*(PAR 3206 Motor service factor)
(PAR 2002 Rated Current)*(PAR
Menü PAR Beschreibung
22.4.1 3200 Motor ÜL Enable
Freigabe der Kontrolle der Motorüberlast.
0 Gesperrt
1 Freigegeben
Wird 0 eingestellt die Funktion MOTOR ÜBERLAST deaktiviert.
Wird 1 eingestellt die Funktion MOTOR ÜBERLAST freigegeben
ADV200 • Beschreibung der Funktionen und Parameterliste
I2tm Overload time – PAR 3216 Motor Fan type = (1) Servo fan
Time [s]
PAR 3204 Motor ovld time
3206 Motor service factor )*(PAR 3202 Motor ovld factor)
I2tm Overload time – PAR 3216 Motor Fan type = (1) Servo fan
Time [s]
PAR 3204 Motor ovld time
3206Motor service factor )*(PAR 3218 Motor derat factor)
3206 Motor service factor )*(PAR 3202 Motor ovld factor)
UM Typ FB BIT
BIT
(PAR 260 Motor speed = 0)
(PAR 260 Motor speed = (PAR 2004 Rated Speed/2)) * 25 / 100
(PAR 260 Motor speed = (PAR 2004 Rated Speed/2)) * 50 / 100
(PAR 260 Motor speed = (PAR 2004 Rated Speed/2)) * 75 / 100
(PAR 260 Motor speed = (PAR 2004 Rated Speed/2))
Def Min
0 0
Motor current[A]
Motor current[A]
Max Zugr Mod
1 ERW FVS
111
